手持相机稳定器机械结构三维设计

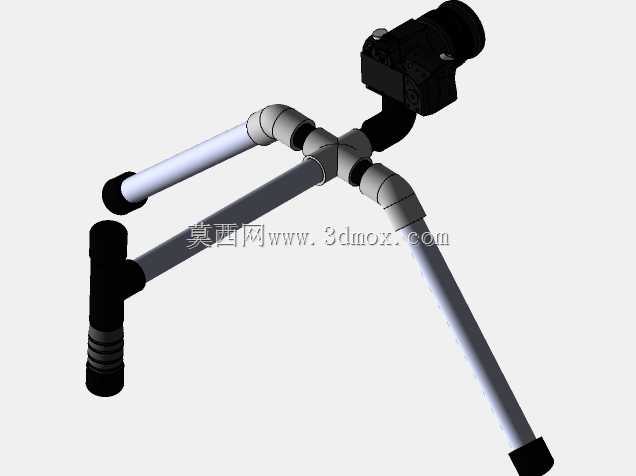

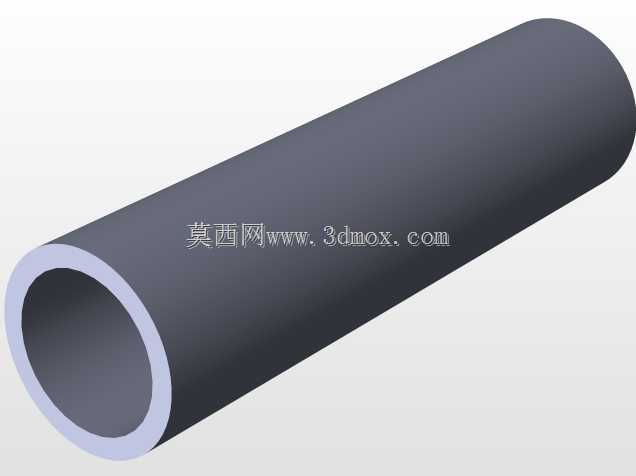

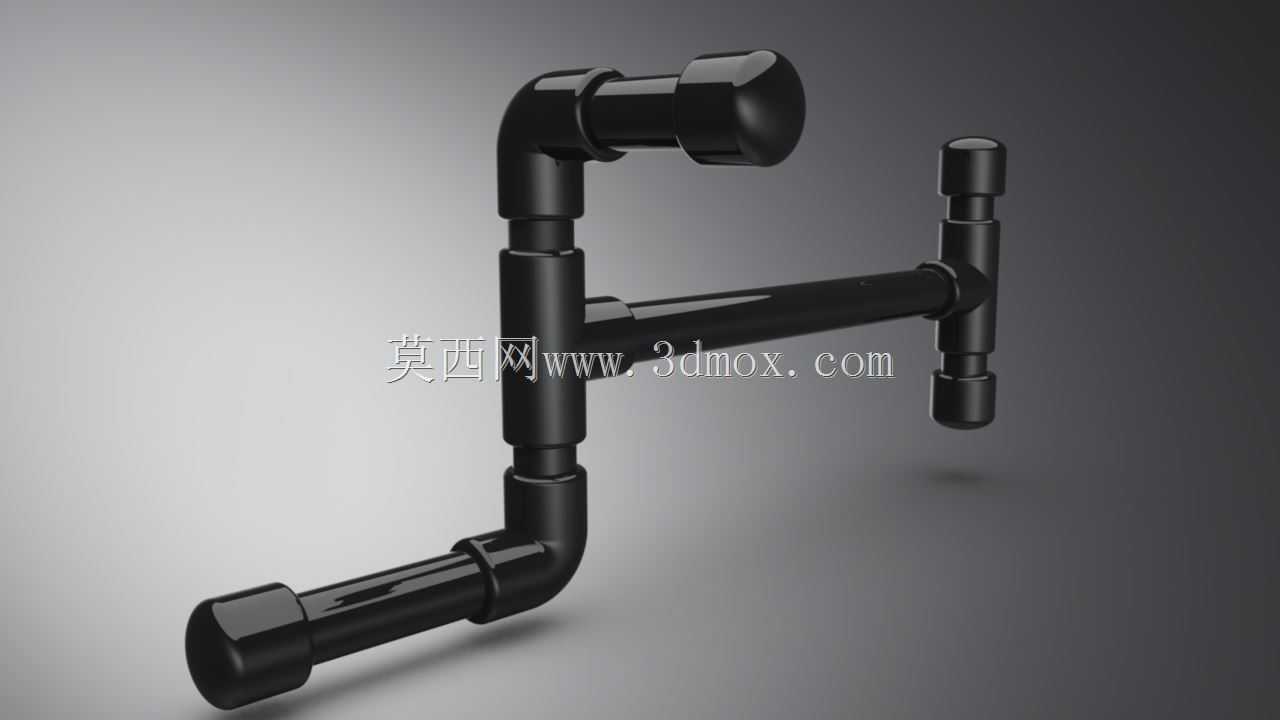

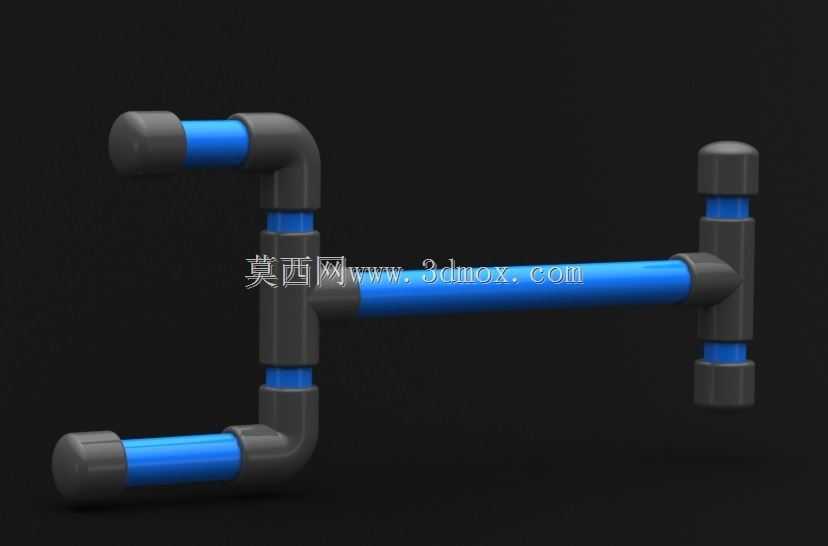

　　这款手持相机稳定器的结构设计，核心围绕动态拍摄场景下的画面防抖需求展开，适配单兵纪实拍摄、户外跟拍、短视频创作等多类手持移动拍摄场景，解决普通手持拍摄时行走、跑动过程中产生的竖向、横向、轴向抖动传递至相机的问题。从实际使用逻辑出发，整体采用L型主臂搭配双侧握持手柄的布局，主支撑臂采用中空弯管结构，在保证结构刚性的前提下尽可能降低整体自重，避免长时间手持拍摄产生的肌肉疲劳。主臂与相机安装座之间设置多组可调阻尼转轴，转轴处采用嵌套式轴套配合预紧调节结构，可根据搭载相机的重量调整阻尼大小，既保证平衡调节时的顺滑度，又能在使用过程中锁止相对位置，避免相机出现非预期偏转。

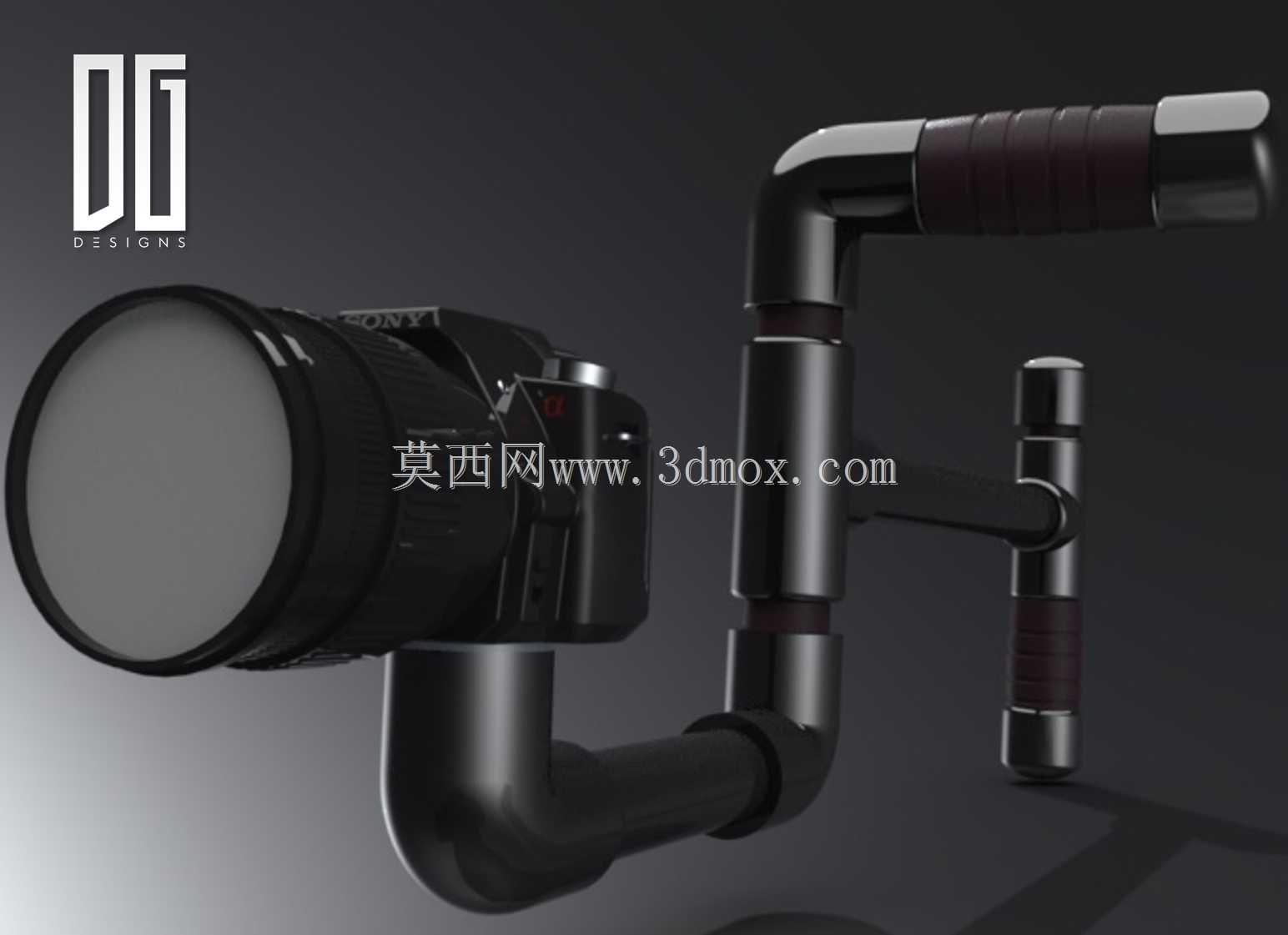

　　握持部分采用分段式防滑包覆设计，手柄与主臂的连接位置设置角度调节机构，可根据不同使用者的握持习惯调整手柄张开角度，适配正握、侧握、低位提握等多种持握姿态，覆盖不同拍摄角度的操作需求。底部辅助平衡手柄采用可伸缩结构，可根据搭载镜头的长度调整配重位置，当搭载长焦镜头时，可伸长辅助手柄调整整体重心位置，让整体设备的重心落在握持转轴的中心线上，降低持握时的平衡负担。相机安装座采用快装式夹板结构，夹板表面设置防滑橡胶垫，安装时无需额外工具即可完成相机的固定与拆卸，夹板上预留通用标准螺孔位置，可适配绝大多数民用单反、微单相机的底部安装孔位，安装边界可覆盖宽度在65mm至120mm之间的相机机身，兼容不同尺寸的相机设备。

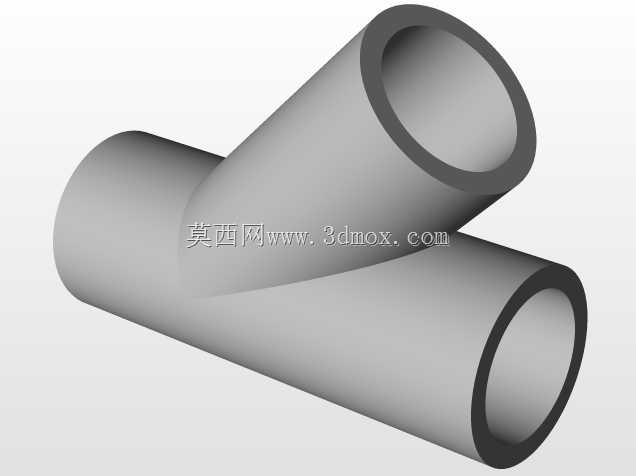

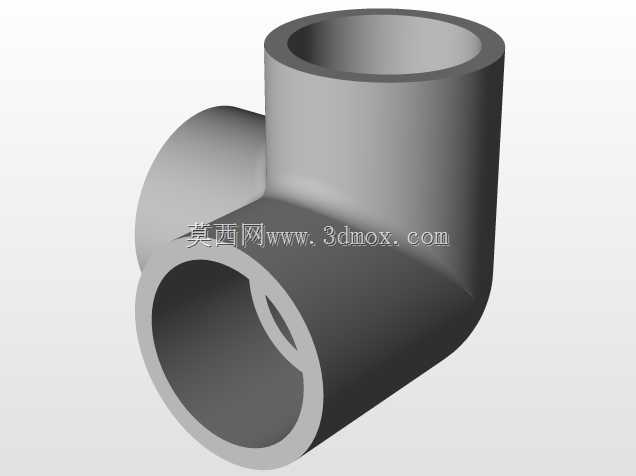

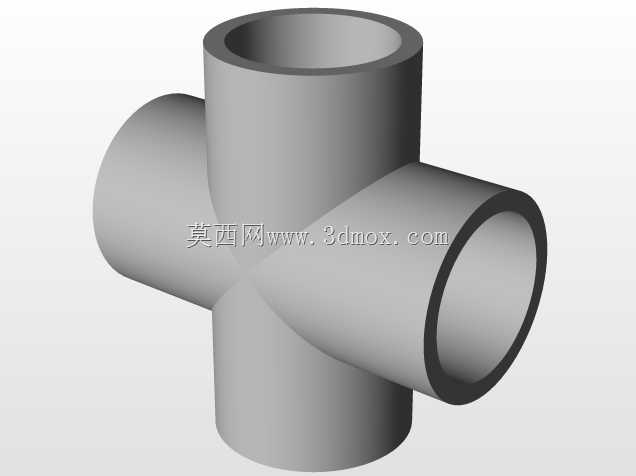

　　设计过程中对各转动副的间隙做了严格控制，转轴配合公差控制在0.02mm以内，避免使用过程中出现旷量导致的抖动偏移，所有弯管连接处采用圆弧过渡结构，避免应力集中导致的结构断裂，同时提升整体外观的流畅度。整体结构未采用复杂的电子防抖元件，完全依靠机械结构的重力平衡原理实现防抖效果，无需供电即可使用，适配户外无电源补给的长时间拍摄场景。各调节旋钮均设置在握持时手指可触及的位置，拍摄过程中无需双手离开手柄即可完成阻尼调整、角度锁止等操作，提升实际使用的操作效率。平衡配重块采用隐藏式设计，集成在主臂的弯管内部，可通过侧边的调节旋钮调整配重块的前后位置，无需额外外挂配重件，避免使用过程中配重件剐蹭周边物体。从安装边界来看，整体收纳状态下的长度不超过320mm，宽度不超过180mm，可放入常规摄影包的侧袋中，便携性满足外出拍摄的携带需求。结构中所有外露的金属部件均做了哑光氧化处理，避免拍摄时反光进入镜头形成光斑，影响拍摄画面质量。手柄处的防滑包覆采用软硬复合材质，内层为硬质支撑结构保证连接强度，外层为软质防滑材质提升握持摩擦力，即使手部出汗也不会出现打滑脱手的情况。
