林特娜聚光照明灯具立体结构设计

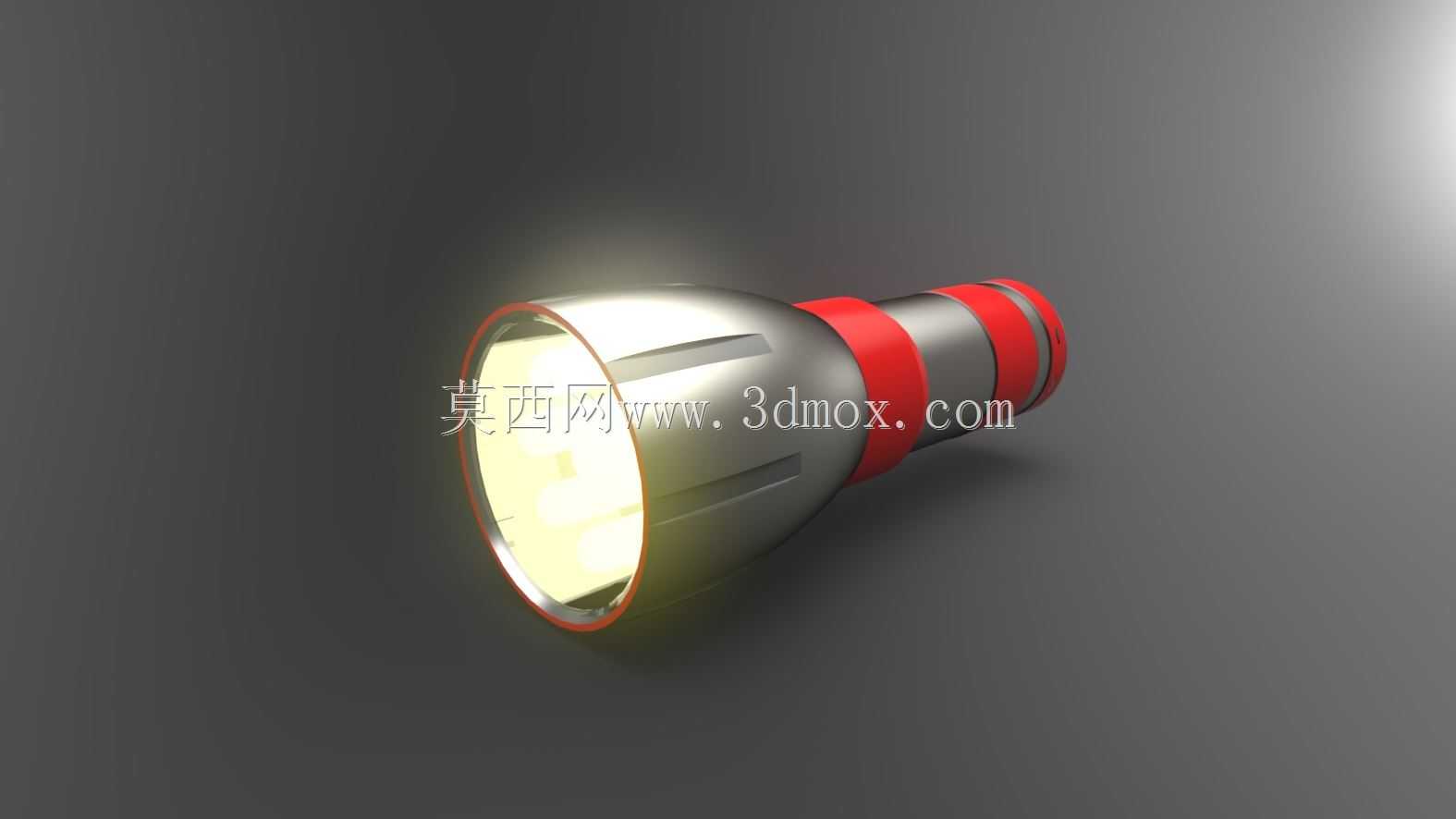

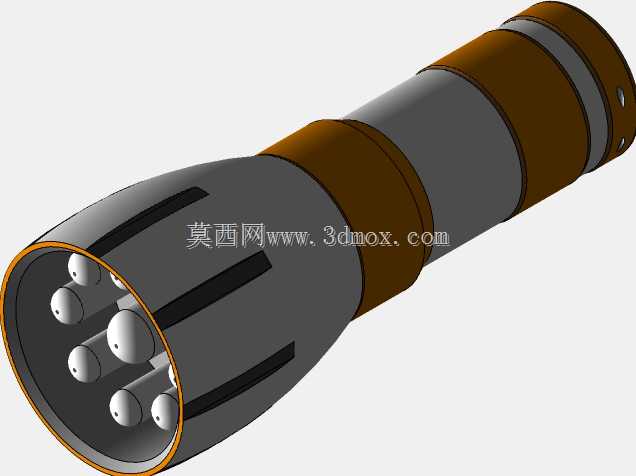

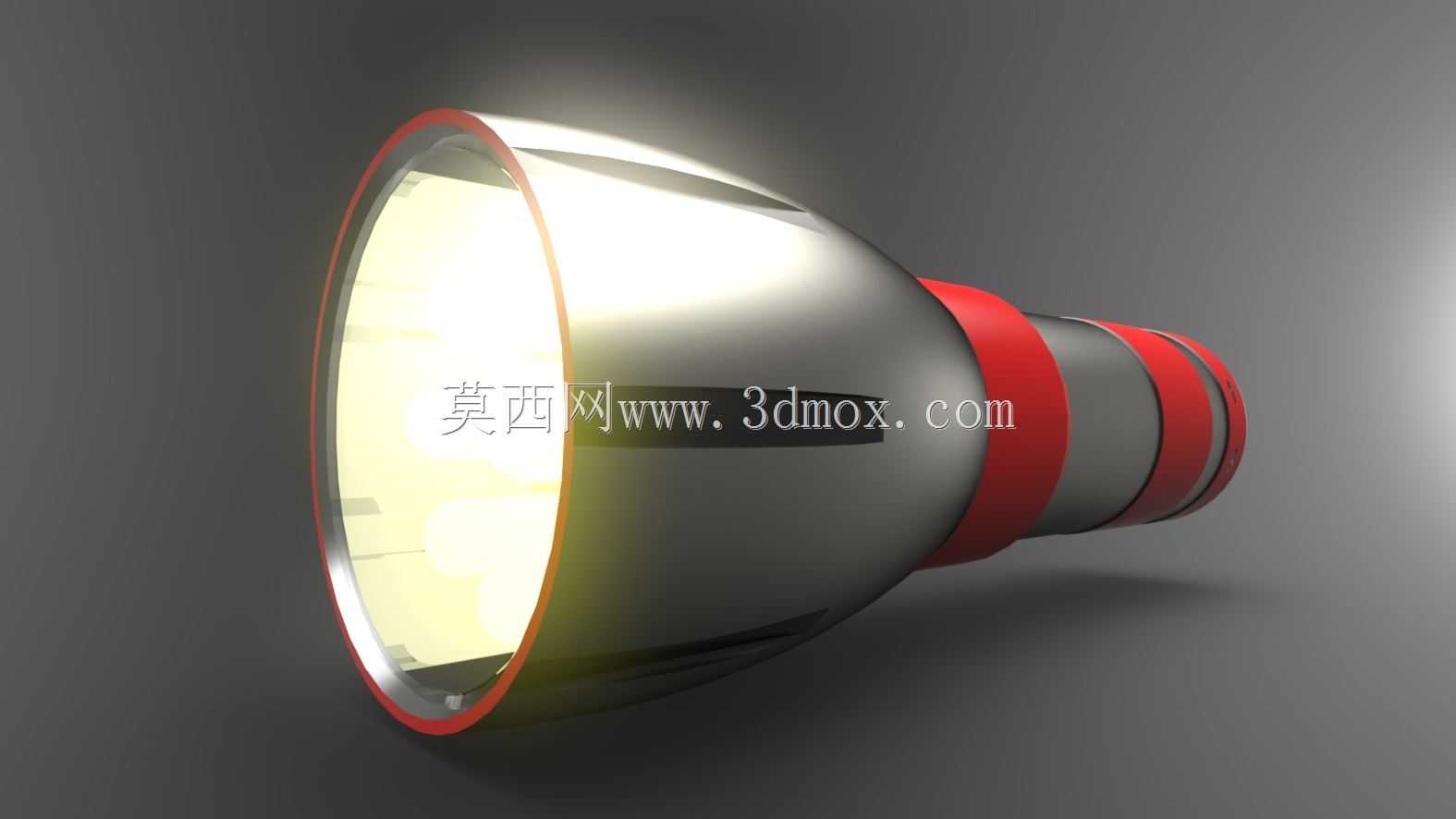

　　这款聚光照明灯具的结构设计，核心围绕定向照明场景的实际使用需求展开，在工业巡检、户外作业、设备检修这类需要局部高亮度照明的场景中，这类定向聚光结构的灯具能有效减少光线漫射损耗，让照明光束集中投射到目标作业区域，避免无效光区造成的亮度不足问题。从结构设计逻辑来看，灯头部分采用大口径抛物面反光杯结构，反光内壁做高反射率镜面处理，配合光源位置的精准定位，能将光源发出的发散光线经反射后形成平行度较高的出射光束，在同等光源功率下，中心区域的照度比普通漫射照明灯具高出数倍，完全能满足狭小空间、远距离目标的照明需求。灯杯边缘设置的红色防护圈，并非单纯的装饰结构，一方面是在灯具意外跌落时，最先接触碰撞面的防护圈能吸收部分冲击能量，

　　避免反光杯边缘的薄壁结构受撞击变形，一旦反光杯形面出现形变，就会直接改变光线反射路径，导致聚光效果下降、光斑出现暗区；另一方面醒目的红色标识也能在昏暗环境中快速定位灯具位置，减少作业中寻找设备的时间损耗。灯身部分采用分段式阶梯结构，不同直径的段差既可以提升手持握持时的摩擦力，避免戴防护手套操作时出现打滑脱手的情况，也为内部的供电模块、驱动电路预留了足够的安装空间，每一段的衔接处都做了圆角过渡处理，没有尖锐棱角，避免在携带、使用过程中剐蹭作业人员的衣物或者皮肤。从安装边界来看，灯头反光杯的最大外径是整个灯具的最大轮廓尺寸，在配套设计收纳套、安装支架时，需要以这个最大外径作为尺寸基准，预留足够的装配间隙，

　　同时要注意灯头出光面不能有结构遮挡，否则会直接影响出光效率。灯尾部分的结构设计兼顾了放置稳定性与连接拓展性，尾部的平整端面可以让灯具竖直放置在平面上，作为临时台灯光源使用，尾部的连接结构可以兼容标准的三脚架接口，在需要长时间固定照明的场景下，能够直接固定在支架上解放作业人员双手。在结构细节处理上，反光杯与灯身的衔接处做了密封槽设计，可以配套安装密封圈，满足户外雨天、多粉尘作业环境下的防护需求，避免水汽、粉尘进入灯体内部造成电路故障或者反光面污损。灯身的红色环带除了装饰作用，也可以作为握持位置的定位标识，让使用者每次握持都能找到最舒适的受力位置，长时间手持操作也不容易产生疲劳感。光学设计部分，经过反复调整光源在反光杯中的轴向位置，

　　最终确定的安装位置能让出射光斑的中心照度均匀，边缘过渡自然，不会出现中心亮度过高产生眩光、边缘亮度骤降的问题，在近距离检修设备时，不会因为光线过于刺眼影响作业人员对设备细节的观察，远距离照射时也能保证足够的照明距离。整个灯体的外壳采用金属材质，既可以提升结构强度，也能作为内部驱动电路、光源的散热结构，长时间点亮时，金属外壳能将内部产生的热量快速散发到外界环境中，避免热量堆积造成光源光衰加快、电路元件寿命缩短的问题。在壁厚设计上，反光杯部分采用薄壁结构，在保证形面精度、结构强度的前提下尽可能减轻整体重量，灯身部分的壁厚根据内部元件的安装需求做差异化设计，安装电路板、供电模块的位置壁厚稍厚，设置有对应的安装柱与定位筋，不需要额外增加固定支架就能完成内部元件的装配，减少整体零件数量，降低装配复杂度。
