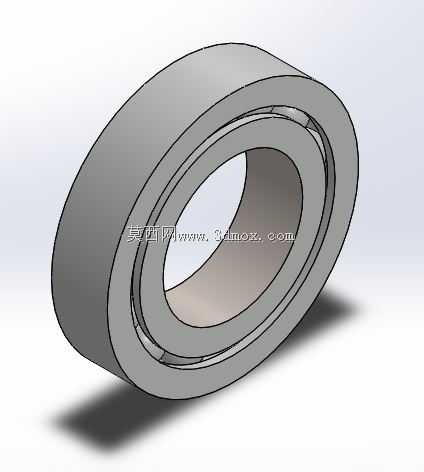

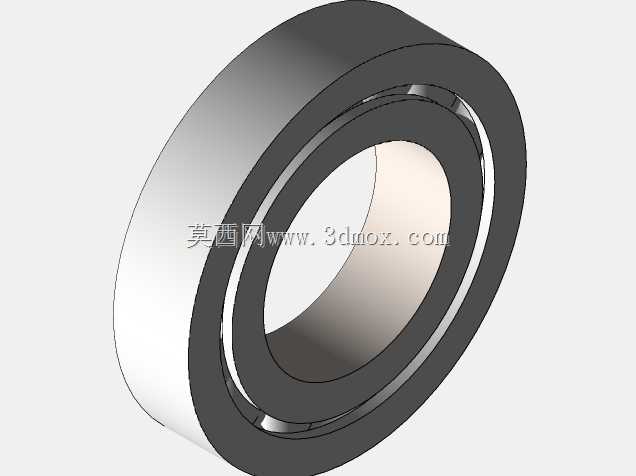

SKF6210深沟球轴承三维结构模型

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类零件，6210型号作为中等载荷工况下的常用规格，常出现在中小型电机输出端、输送机辊筒支撑座、普通机床主轴非承载端、农用机械传动轮系等场景中，承担径向载荷为主、同时可承受一定比例双向轴向载荷的支撑作用，保障旋转轴系在设定回转精度下平稳运行，降低轴系转动过程中的摩擦损耗。

　　从实际使用场景的需求出发，该轴承的结构设计完全遵循深沟球轴承的成熟构型，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成，内圈与旋转轴采用过盈配合装配，随轴同步回转，外圈与设备轴承座孔采用过渡或小间隙配合，作为固定支撑端承载载荷。内圈和外圈的滚道均采用圆弧型深沟结构，滚道曲率半径略大于钢球半径，既保证钢球在滚道内顺畅滚动，又能在承受径向载荷时让接触应力均匀分布，同时在轴系出现少量轴向窜动时，钢球与滚道的接触状态不会出现突变，避免局部应力集中导致的早期点蚀失效。

　　建模过程中首先明确了该型号轴承的标准安装边界尺寸，内圈孔径为50mm，与公称直径50mm的轴颈配合，外圈外径为90mm，适配轴承座内孔90mm的安装尺寸，轴承整体宽度为20mm，安装时需预留的轴向定位空间不小于22mm，内圈两侧的定位轴肩高度不超过7mm，外圈的轴承座孔挡肩高度不超过8mm，避免轴肩或挡肩过高接触到轴承密封圈或保持架，造成运转干涉。钢球的排布数量、直径均按照SKF6210的实际生产参数设置，保持架采用浪形冲压钢保持架结构，兜孔间隙控制在合理范围，既能够将钢球均匀分隔，避免钢球之间直接接触产生额外摩擦，又不会限制钢球在运转过程中的微小自转调整，保证高速运转时的稳定性。

　　在结构细节处理上，模型还原了轴承内外圈两端的倒角结构，该倒角不仅是装配时的导入导向，方便轴和轴承座的装配对位，也能去除加工过程中产生的锐边毛刺，避免装配时锐边划伤配合面，同时在轴肩圆角处留出避让空间，避免轴承内圈端面与轴肩圆角发生干涉，保证轴承端面与定位面完全贴合。模型中滚道的表面粗糙度、钢球的形位公差均按照实际产品的精度等级做了对应结构还原，能够直接用于设备装配的干涉检查、轴系刚度仿真分析的前置建模环节，也可作为机械设计教学中滚动轴承结构讲解的演示模型。

　　从设备维护的角度来看，该型号轴承为开式结构（对应模型展示的无密封盖构型），使用时需要在装配阶段填充对应牌号的润滑脂，定期补充润滑，适用于工作环境相对清洁、运转温度在-30℃到120℃区间的工况，如果应用在多粉尘、有喷淋的场景，可在该基础模型上加装双面密封圈或防尘盖，不需要改动内外圈的主体安装尺寸，仅需在内外圈的密封槽位置增加对应密封件结构即可，互换性极强。在做整机三维装配时，该模型可直接导入装配环境，与轴、轴承端盖、轴承座、密封件等周边零件做配合约束，验证装配顺序是否合理，检查轴承安装位置是否与周边传动件存在运动干涉，提前在设计阶段规避装配风险，减少后续物理样机试制时的零件返工量。

　　不同于定制化的专用轴承，6210深沟球轴承属于标准化量产零件，全球范围内的轴承厂商均有对应同规格产品，互换性是其核心优势之一，建模时严格遵循ISO标准的尺寸公差要求，保证模型的安装尺寸与所有厂商的同型号产品完全一致，设计选型时不需要针对不同厂商的产品重复建模，直接调用该模型即可完成整机的轴系布局设计。在做轴系的受力仿真时，该模型的结构参数可直接赋予对应轴承钢的材料属性，设置钢球与滚道之间的接触参数，模拟不同载荷、不同转速下的轴承变形情况，为轴的刚度校核、轴承寿命计算提供准确的模型基础。
