电机绕组式转子精密结构三维设计

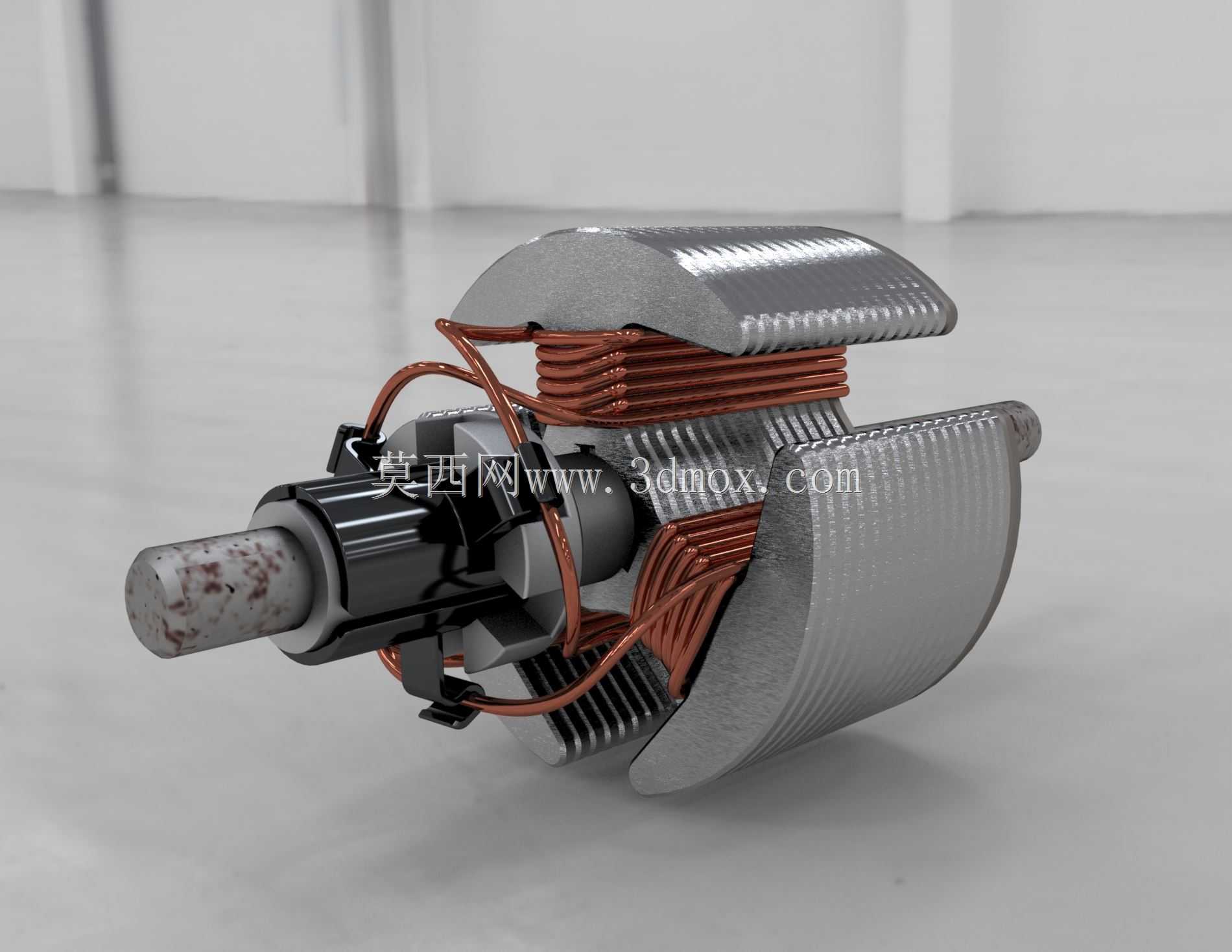

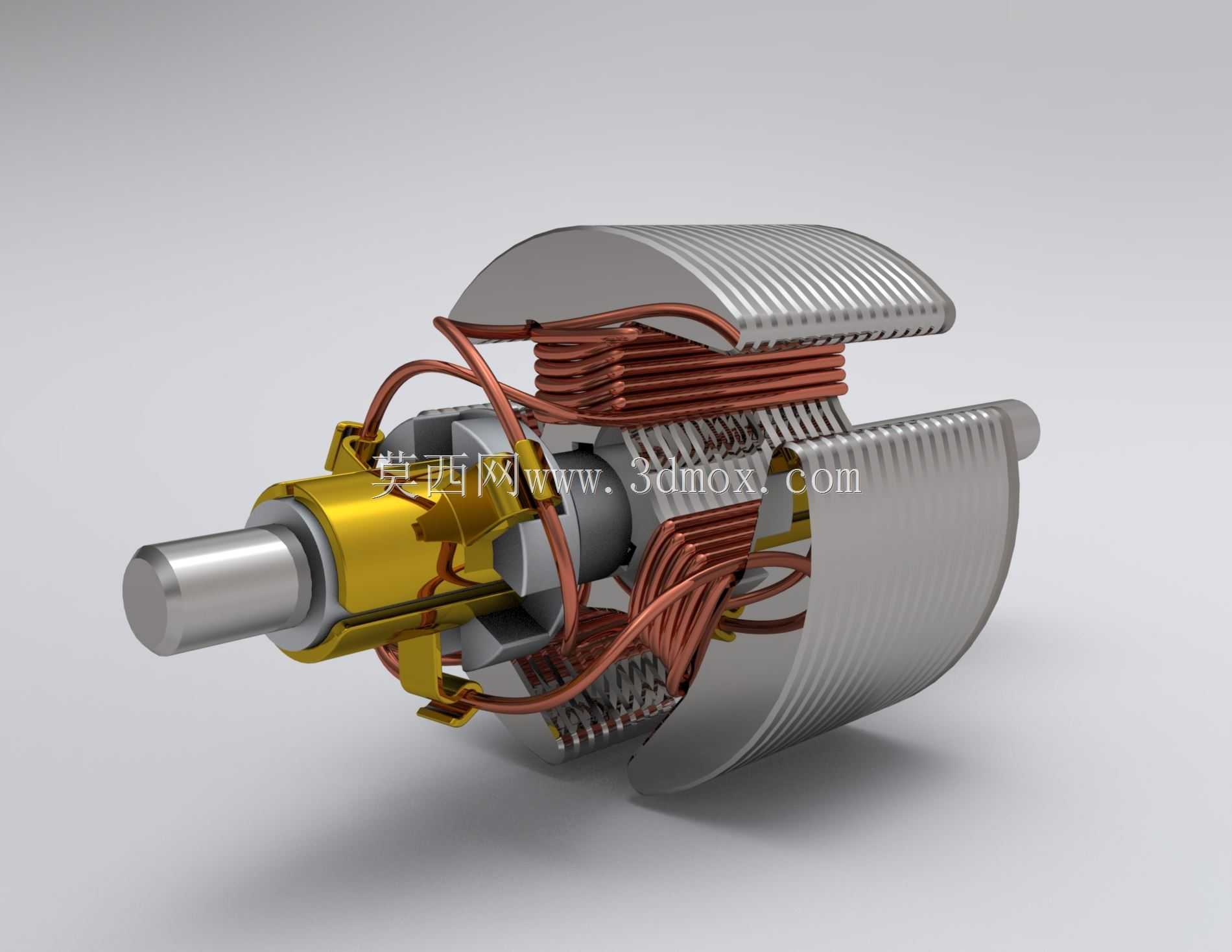

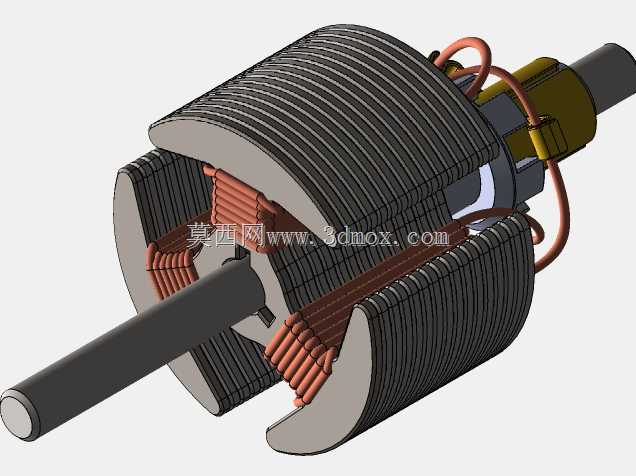

　　在电机的能量转换链路里，转子是直接实现电能到机械能输出的核心执行部件，这套带绕组结构的转子设计，主要适配中小型交流感应电机、伺服驱动电机的应用场景，在工业自动化生产线的驱动单元、小型机床进给机构、精密传动设备的动力端都能见到这类结构的身影。从实际功能来看，该转子承担着在定子旋转磁场作用下产生感应电动势、形成电磁转矩的核心作用，绕组部分采用漆包铜线绕制的成型结构，每一组线圈的排布都对应定子磁极的极对数设计，确保磁场切割过程中能输出稳定的转矩，避免出现转矩脉动过大导致的设备运行抖动问题。设计过程中首先要匹配定子的铁芯尺寸，转子铁芯的叠片厚度、槽型尺寸都要和定子的槽配合参数对应，避免出现齿槽转矩过大的问题，叠片采用硅钢片冲压叠压的结构，

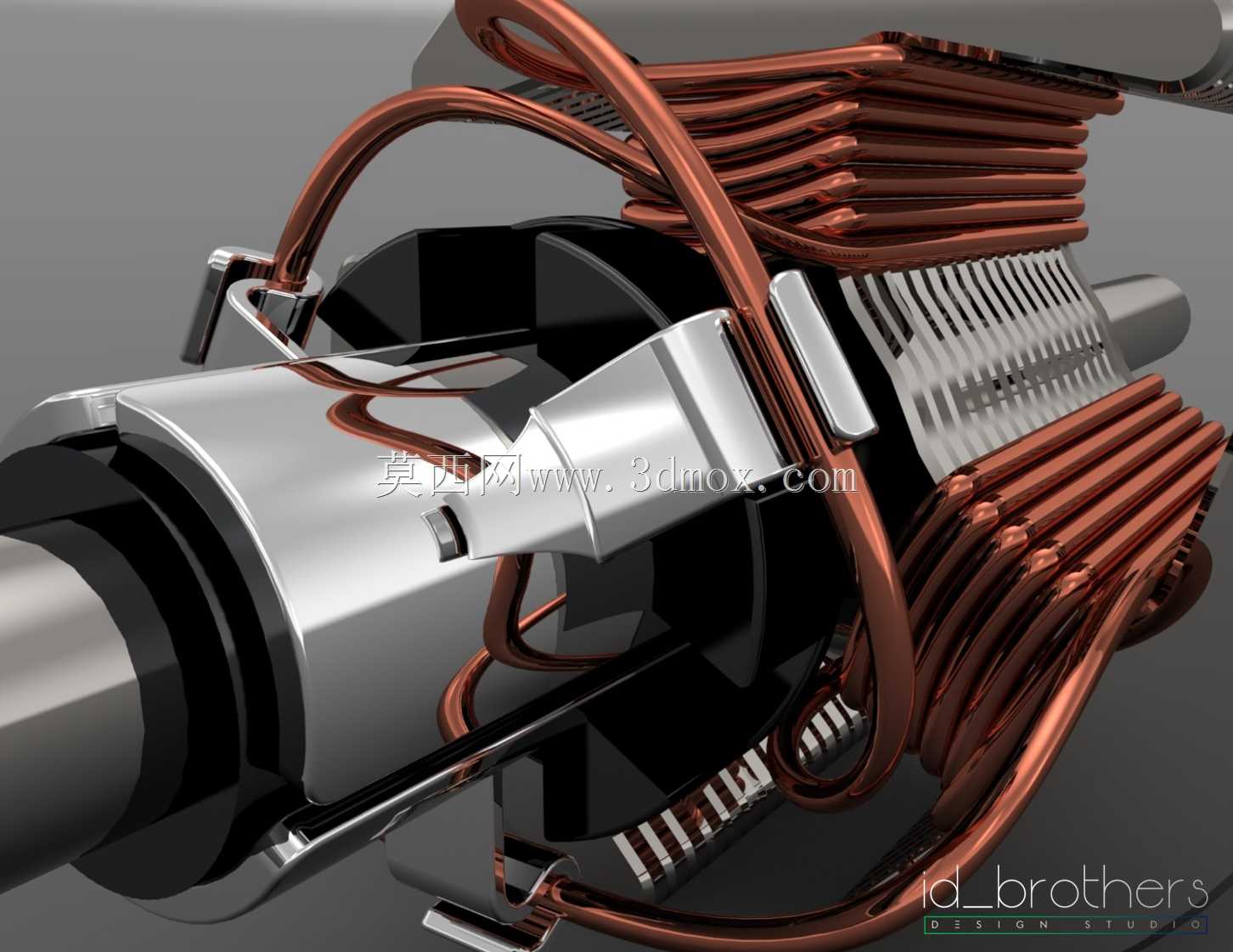

　　片间做绝缘处理，减少交变磁场下的涡流损耗，降低转子运行过程中的温升。绕组的端部做了成型固定处理，铜线弯折的弧度经过反复校核，既保证绕组嵌入铁芯槽后有足够的机械强度，不会在高速旋转时受离心力作用出现移位、绝缘破损，也控制了端部的整体尺寸，避免和端盖、定子绕组端部产生装配干涉。转轴部分采用阶梯轴结构，不同轴段的直径分别对应轴承安装位、铁芯配合位、输出端连接位，轴肩的高度严格匹配轴承内圈的定位要求，铁芯和转轴的配合采用过盈配合加键连接的方式，保证大转矩输出时不会出现铁芯和转轴的相对滑动。从安装边界来看，转子的最大外圆尺寸要和定子内孔保留均匀的气隙，气隙的大小控制在0.2-0.5mm区间，既不能过大导致励磁电流增加、功率因数下降，

　　也不能过小导致装配后转子和定子出现扫膛故障。绕组端部的径向最大尺寸要小于端盖的内腔直径，轴向伸出长度要匹配端盖内侧的空间距离，转轴两端的轴承位同轴度公差控制在0.02mm以内，确保高速旋转时的动平衡精度，减少运行过程中的振动和噪音。换向器（如果是直流结构则为集电环）的安装位和绕组端部的焊接位置做了避让设计，焊接点的凸起高度控制在安全范围内，不会在旋转时触碰周边的静止部件。实际建模过程中，每一根铜线的走线路径都按照实际绕线工艺还原，槽内的绝缘层、槽楔结构都做了等比例建模，方便后续做装配干涉检查、电磁仿真的前处理，也能直接用于指导生产环节的绕线、叠装、动平衡工序的工艺排布。这类转子在设计时还要考虑动平衡校正的结构，

　　铁芯端面上预留了平衡块安装的卡槽，方便生产过程中根据动平衡测试结果添加平衡配重，确保转子在额定转速下运行时的振动值符合行业标准要求。绕组的绝缘等级按照对应电机的耐热要求设计，铜线外层的绝缘漆、槽内的绝缘纸都匹配对应的绝缘等级，保证长期运行在额定温升下不会出现绝缘老化失效的问题。转轴输出端的键槽尺寸按照标准转矩等级设计，键槽的位置度公差严格控制，确保和负载连接时的传动精度，避免出现键连接的偏载磨损。
