固定翼航模机身骨架结构设计

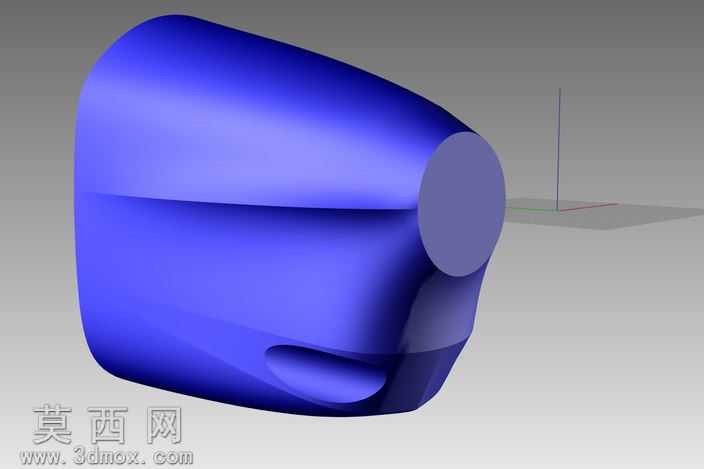

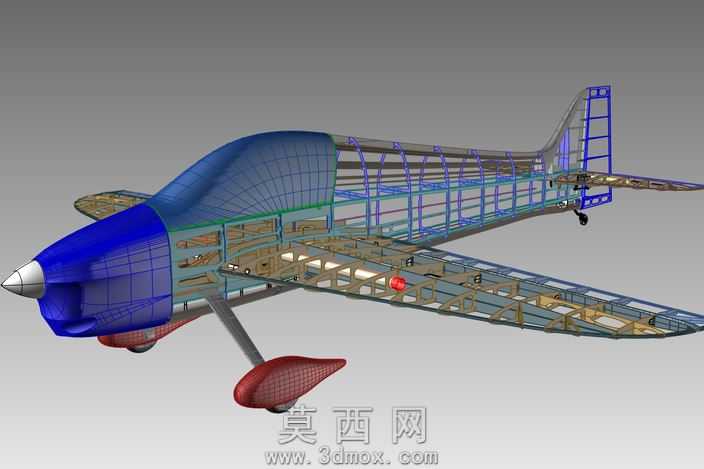

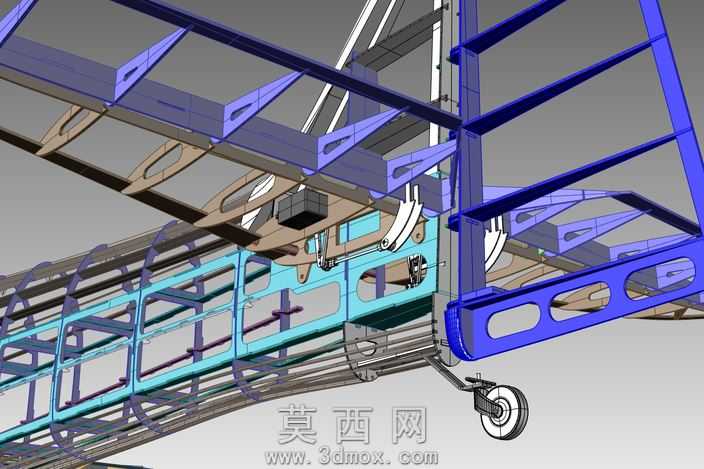

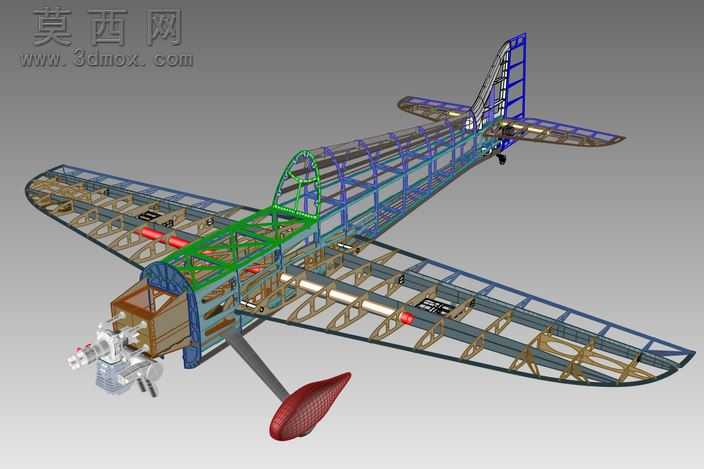

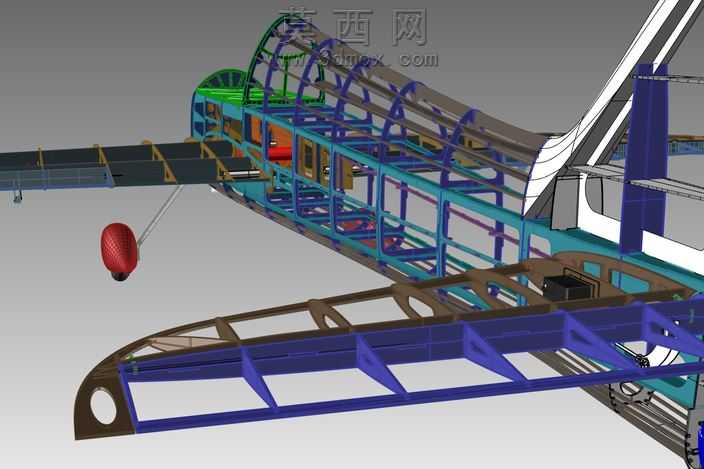

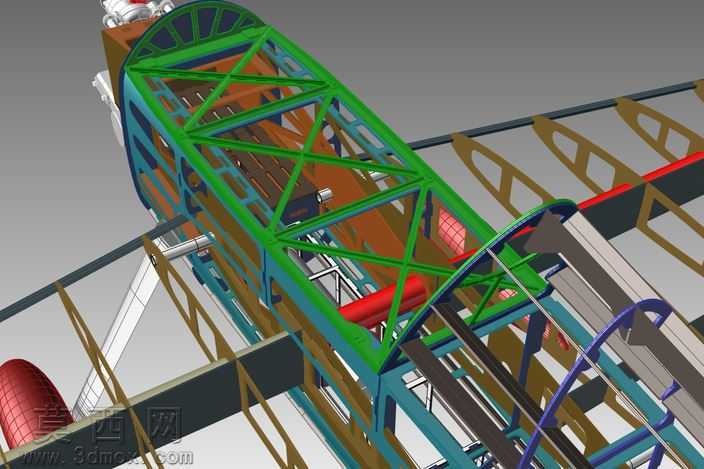

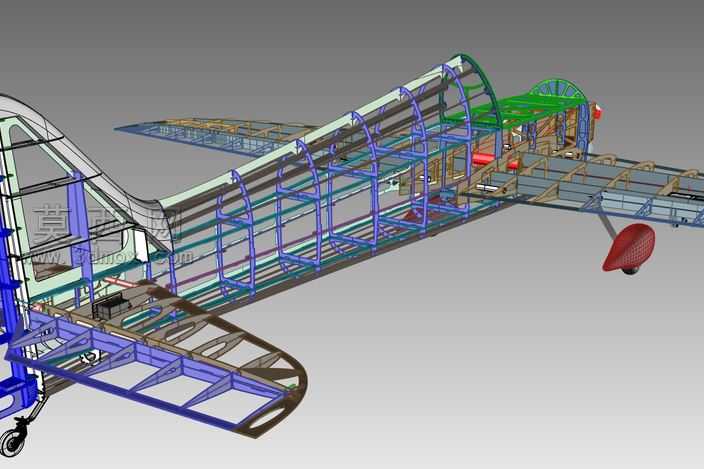

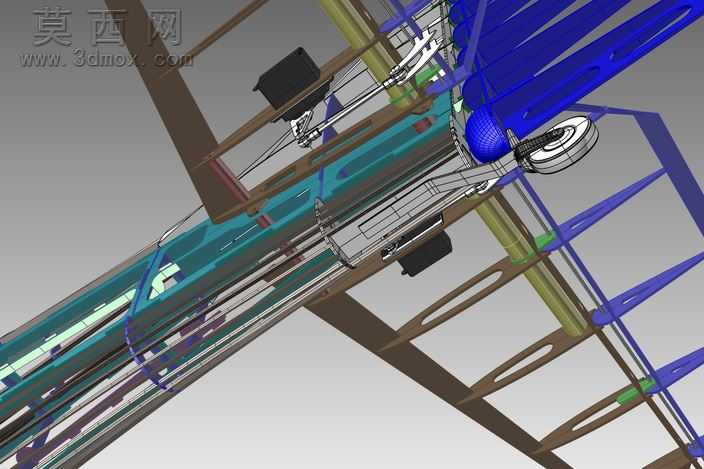

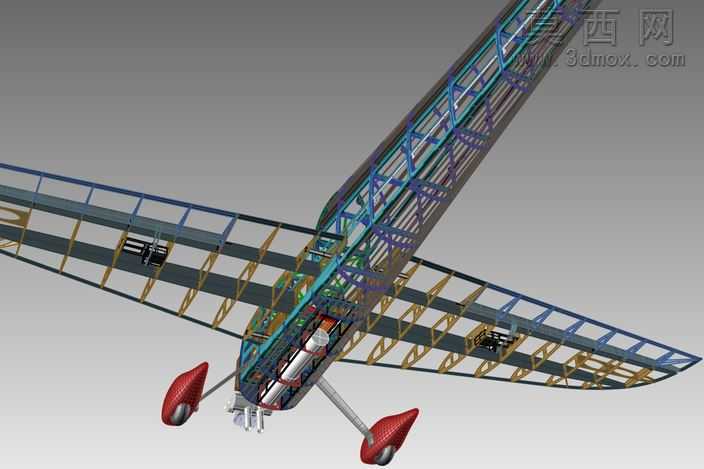

本作品为固定翼航模的机身内部骨架结构三维建模成果，建模过程围绕航模实际组装与飞行的力学需求展开，完整还原了固定翼航模机身段的承力框架布局。建模阶段首先依据航模气动外形确定机身截面轮廓，以此为基准搭建纵向主承力梁结构，主承力梁采用分段拼接的桁架式设计，通过交叉布置的斜向支撑杆件将机身载荷均匀分散至各个框段，有效降低机身整体重量的同时保障结构刚性。模型中清晰呈现了不同功能的框段划分：靠近机头位置的框段预留了动力系统安装位，周边设置了加厚的支撑肋结构，用于承受动力装置运行产生的振动载荷；中段机身框段为设备舱区域，预留了航电设备、电池等组件的安装空间，骨架杆件在该区域做了避让优化，同时保留了足够的支撑点位用于设备固定；靠近尾翼的后段机身采用渐缩式桁架布局，杆件密度随截面缩小合理调整，在保证尾翼连接强度的前提下进一步减轻尾部重量，优化航模整体重心位置。材质渲染阶段针对不同结构部件做了区分处理：主承力梁与关键支撑肋采用绿色高亮材质呈现，辅助支撑杆件采用蓝灰色金属质感材质，机身外部的蒙皮支撑肋采用棕黄色轻质材料质感，红色部件为预留的管路与线路安装通道，通过色彩区分清晰展现各部分结构的功能差异。设计过程中充分考虑了航模组装的工艺性，所有骨架杆件的连接位置均做了适配的接口设计，既可以满足3D打印一体成型的制作需求，也适配轻木、碳杆等传统航模材料的切割拼接工艺，结构的受力路径经过反复优化，能够承受固定翼航模在起降、常规机动飞行过程中的各类载荷，避免飞行过程中出现结构形变甚至断裂的问题，整体建模精度完全匹配航模实际制作的尺寸公差要求，可直接用于航模制作的结构参考与加工图纸输出。
