雷洛伊马达内部齿轮传动结构设计

项目分类:电机 发布时间:2022-03-16 ID:576183
  • 雷洛伊马达内部齿轮传动结构设计
  • 雷洛伊马达内部齿轮传动结构设计
  • 雷洛伊马达内部齿轮传动结构设计
  • 雷洛伊马达内部齿轮传动结构设计
  • 雷洛伊马达内部齿轮传动结构设计
  • 雷洛伊马达内部齿轮传动结构设计
  • 雷洛伊马达内部齿轮传动结构设计
  • 雷洛伊马达内部齿轮传动结构设计
  • 雷洛伊马达内部齿轮传动结构设计
  • 雷洛伊马达内部齿轮传动结构设计
  • 雷洛伊马达内部齿轮传动结构设计
  • 雷洛伊马达内部齿轮传动结构设计
  • 雷洛伊马达内部齿轮传动结构设计
  • 雷洛伊马达内部齿轮传动结构设计
  • 雷洛伊马达内部齿轮传动结构设计
  • 雷洛伊马达内部齿轮传动结构设计
  • 雷洛伊马达内部齿轮传动结构设计
  • 雷洛伊马达内部齿轮传动结构设计

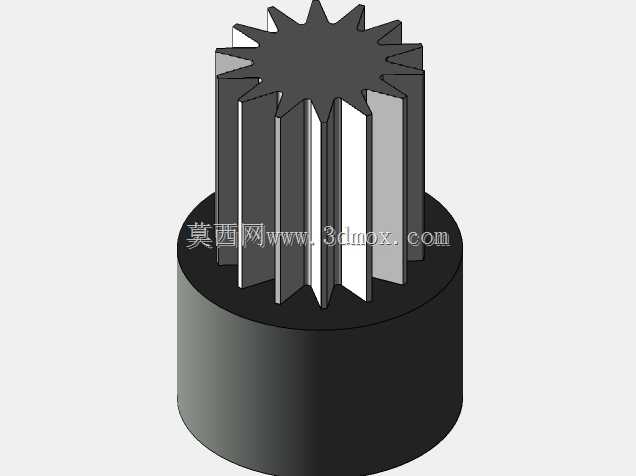

  这款雷洛伊马达的结构设计,核心围绕小功率精密驱动场景的实际需求展开,在计时类仪器、小型自动化执行终端这类对输出扭矩稳定性、传动精度有较高要求的场景中,这类结构的应用十分普遍。从内部布局来看,整套传动链采用多级圆柱齿轮直齿啮合的方案,输入端搭配电磁线圈组件作为动力源,通电后产生的交变磁场驱动摆轮组件做往复摆动,再通过擒纵结构将往复运动转化为齿轮组的单向定比转动,最终从输出轴端输出稳定的低转速大扭矩动力,适配计时、定时触发这类需要恒定转速输出的终端功能。

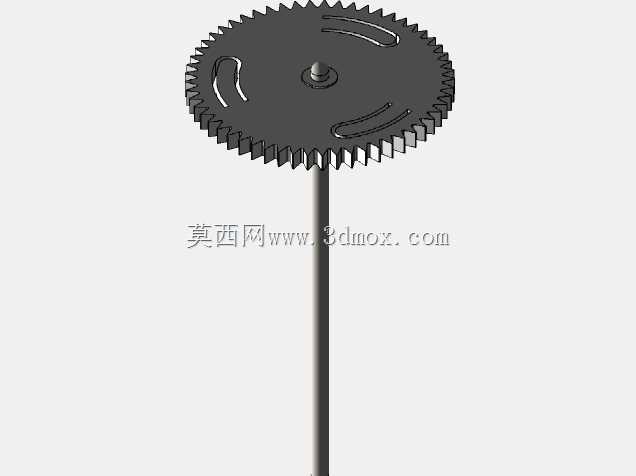

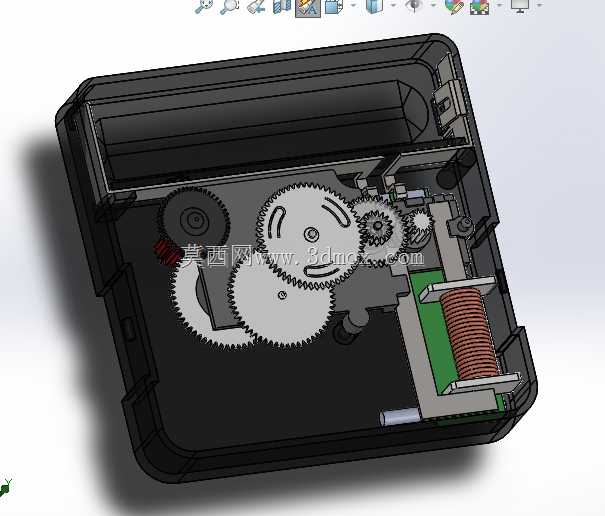

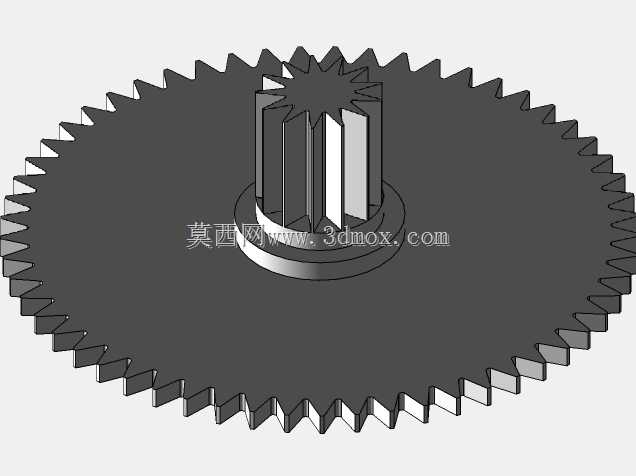

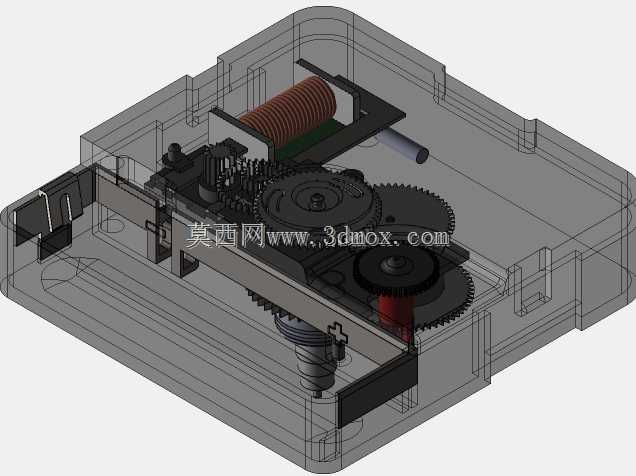

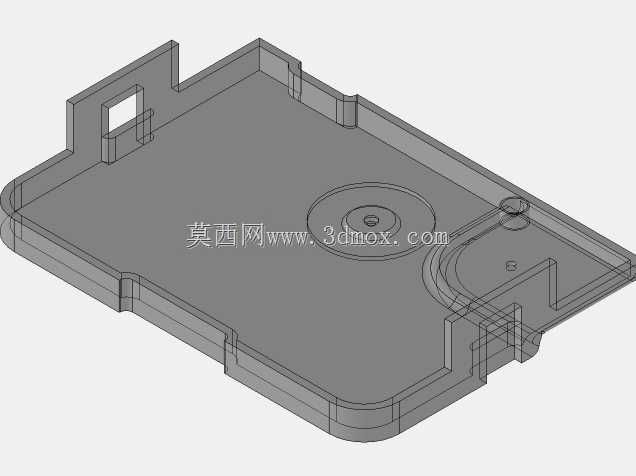

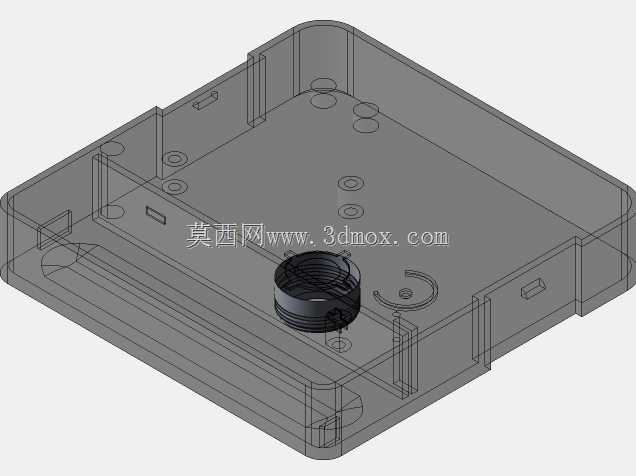

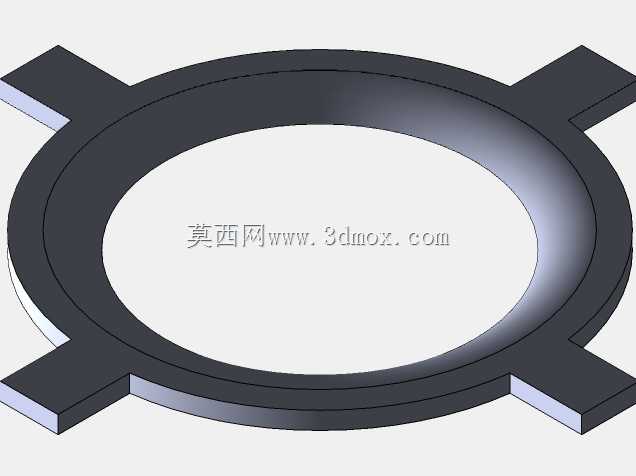

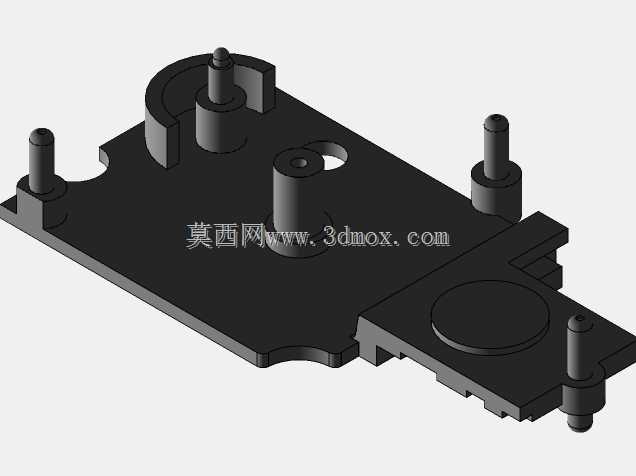

  设计过程中首先要考虑的是安装边界的约束,整套机芯被完全包裹在方形塑壳内部,壳体的内壁预留了所有齿轮轴的定位卡槽,不需要额外加装轴套或者紧固件,装配时直接将各齿轮轴卡入对应卡槽即可完成传动链的定位,这种设计大幅压缩了整机的外形尺寸,也降低了批量装配的工序复杂度。齿轮组的排布没有采用常规的同轴逐级减速布局,而是根据壳体内腔的剩余空间做了错位排布,大直径的从动齿轮尽可能贴近壳体内壁布置,小直径的主动轮与啮合齿轮的中心距严格按照模数计算值控制,既保证了啮合侧隙处于合理区间,避免传动卡滞或者回程间隙过大,也充分利用了壳体内的边角空间,没有出现多余的结构冗余。

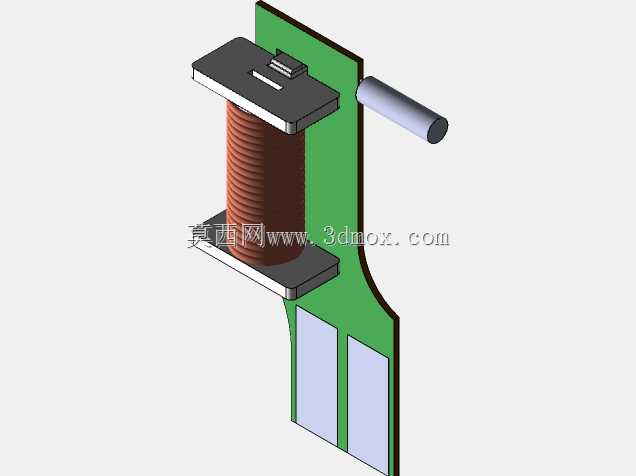

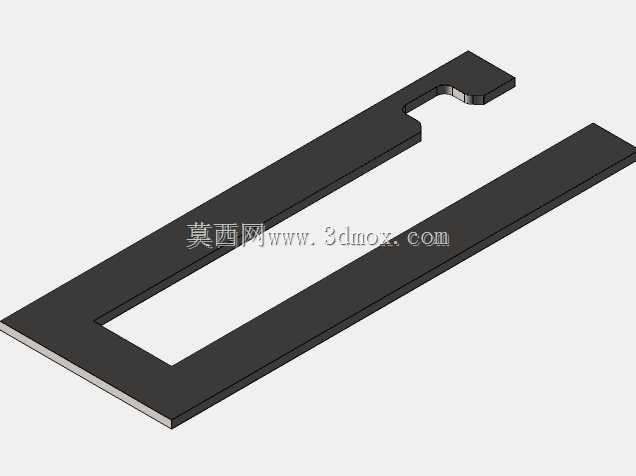

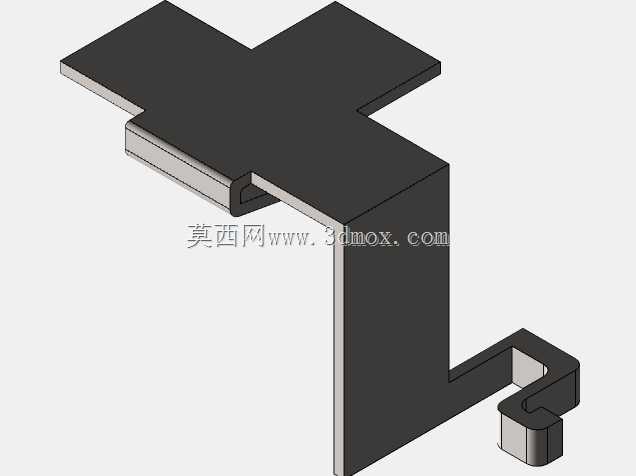

  电磁线圈的安装位置特意避开了齿轮传动的啮合区域,线圈底部通过绝缘衬板与壳体底座固定,衔铁的摆动行程经过反复校核,刚好能够驱动擒纵叉完成对擒纵轮的间歇锁止与释放,不会出现行程不足导致的停走,或者行程过大导致的零件撞击磨损。从功能特性来看,这套结构的传动效率经过多级齿轮的损耗后,依然能够保证在额定电压下稳定驱动输出端负载,齿轮材料选用低摩擦系数的工程塑料,不需要额外添加润滑脂就能长期运行,减少了后期维护的需求,也避免了润滑脂渗漏污染其他元器件的风险。

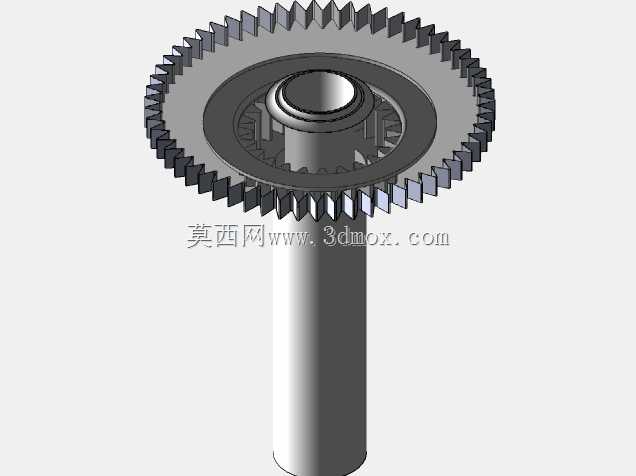

  在实际选型适配时,需要注意这套结构的输出轴轴向与径向窜动量控制,壳体上盖与底座合模后,会对所有齿轮轴的轴向位置形成限位,窜动量被控制在0.1mm以内,保证传动过程中齿轮不会出现轴向错位导致的脱齿问题。安装固定时,壳体外侧预留的卡扣结构可以直接卡入仪器仪表的预设安装槽内,不需要额外打螺丝固定,安装公差带预留了0.2mm的间隙,适配批量生产时的零件尺寸公差波动。另外,整套结构的动力输入引脚从壳体侧边引出,刚好对应仪器内部电路板的焊盘位置,接线时不需要额外飞线,减少了电路连接的故障点。

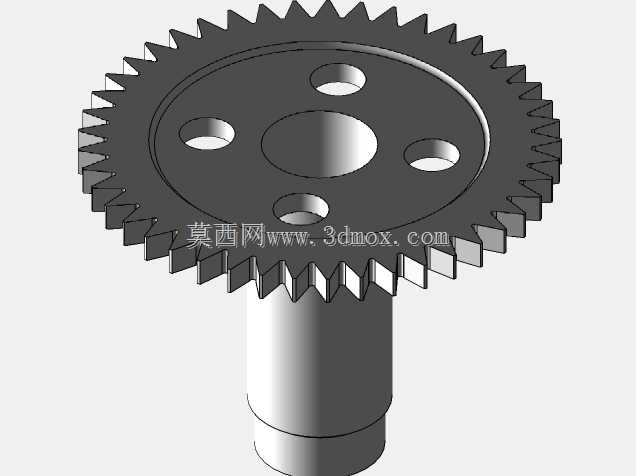

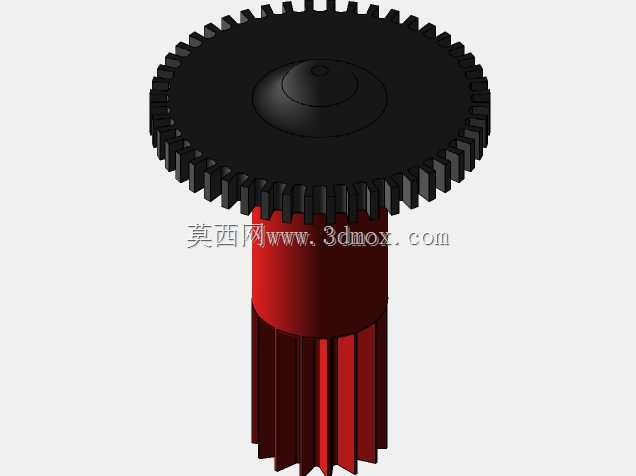

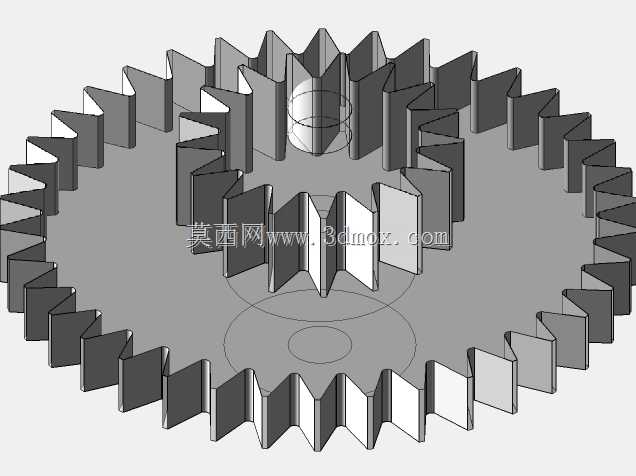

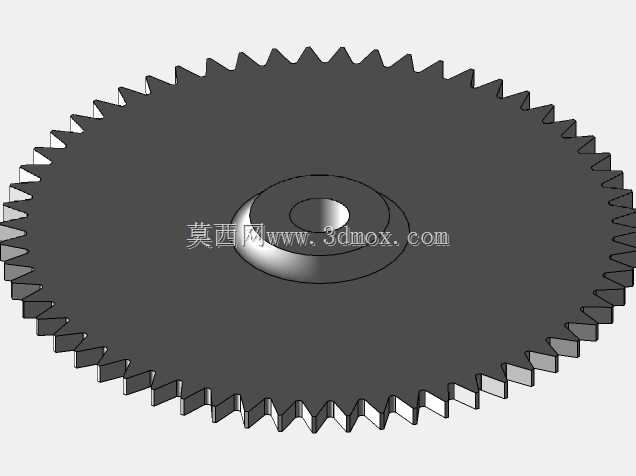

  从结构设计的细节来看,每个齿轮的轮齿都做了微小的倒角处理,既可以降低装配时轮齿对位的难度,也能减少啮合过程中的应力集中,提升齿轮的使用寿命。擒纵轮的齿形经过特殊优化,在与擒纵叉配合时能够产生稳定的滴答节拍,保证计时精度控制在允许的误差范围内。壳体的边角位置都做了加强筋设计,既提升了外壳的抗冲击能力,也不会额外增加过多的材料成本,在受到外部轻微撞击时,加强筋能够分散冲击力,避免内部齿轮轴的定位卡槽出现断裂变形。
