户外便携手摇式应急充电发电装置

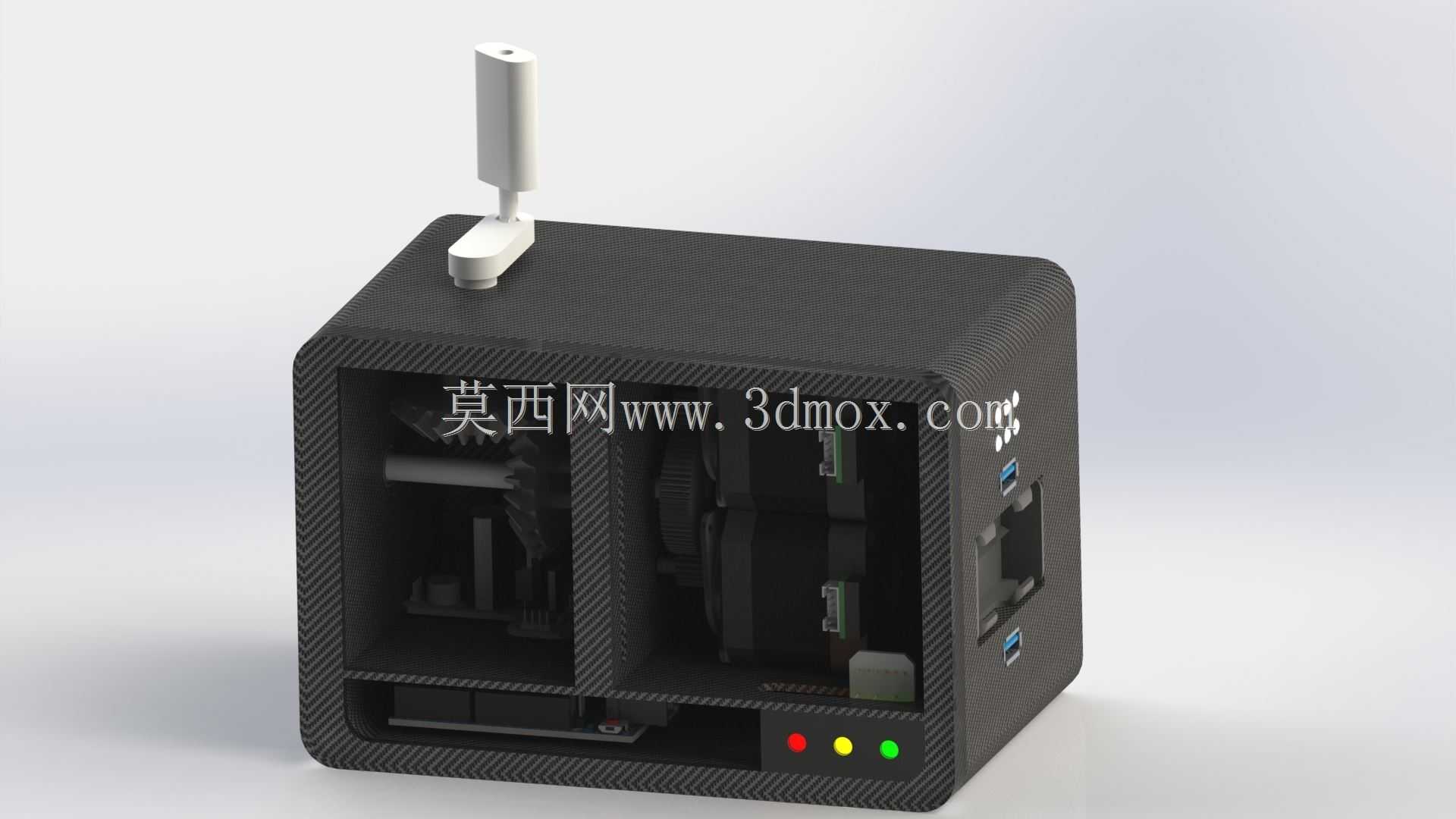

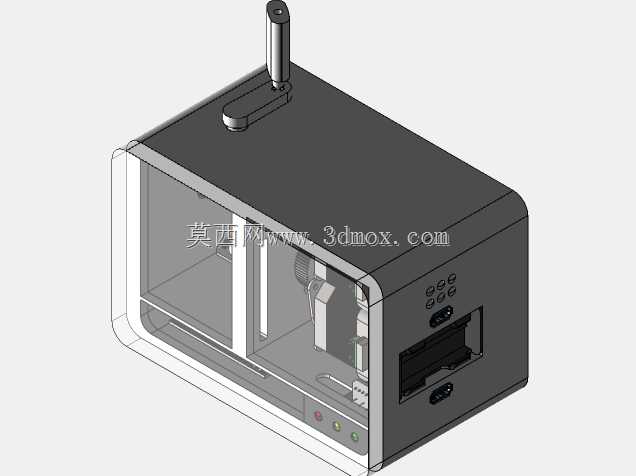

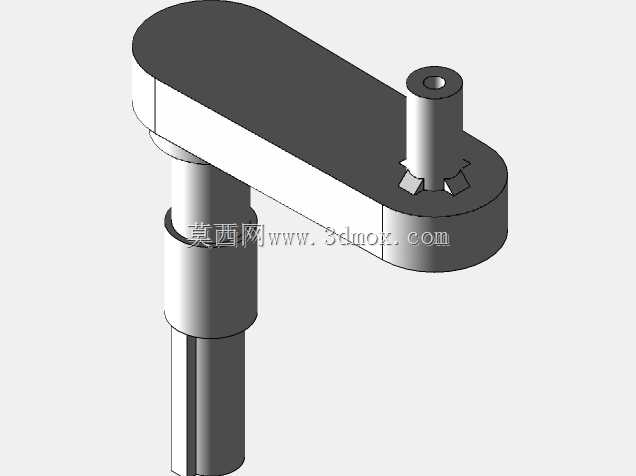

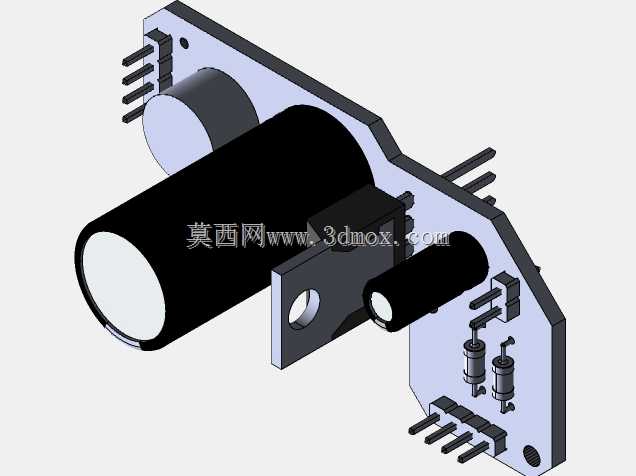

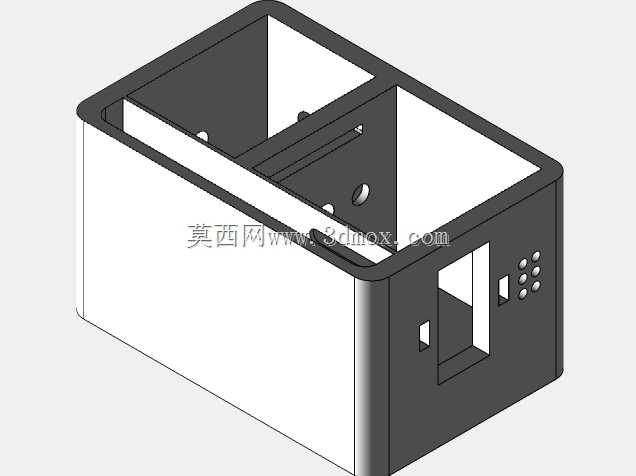

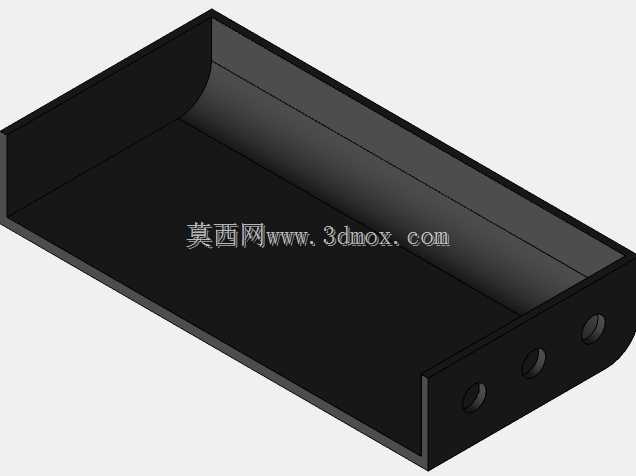

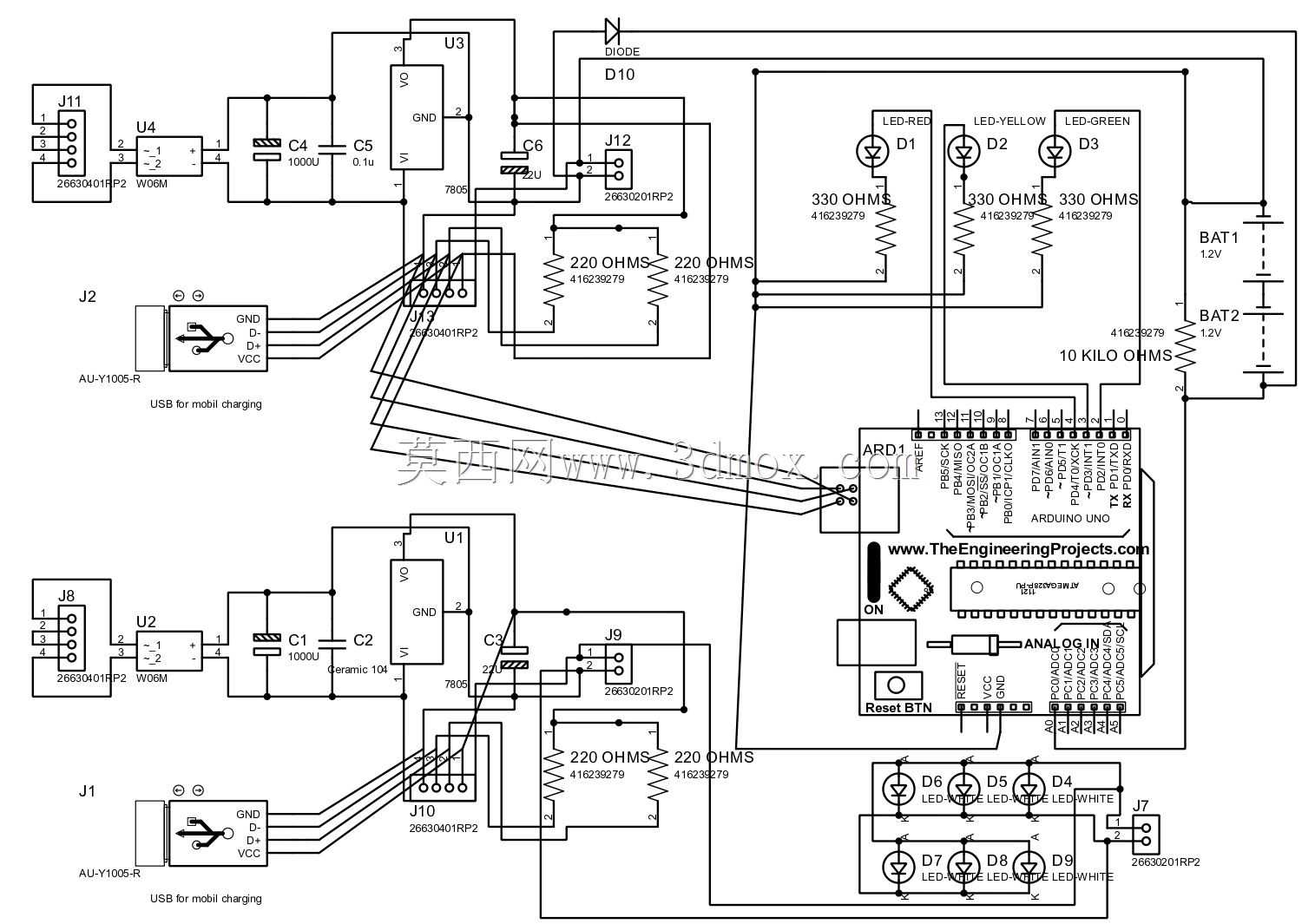

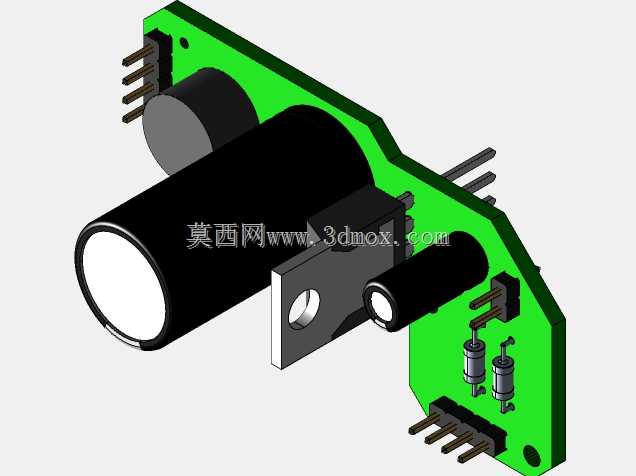

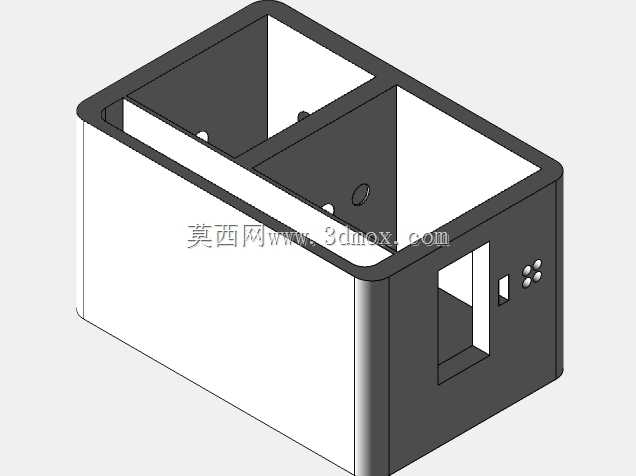

　　这款便携发电装置的核心设计出发点，是面向无固定电力接入场景的应急供电需求，适配户外徒步、野外作业、应急救灾等脱离公网供电的使用场景，解决小功率电子设备的续航补能痛点。从结构布局来看，装置采用一体化集成式壳体设计，外壳做了防滑纹理处理，握持操作时不易滑脱，整体外形趋近方正立方体，边角做了小圆弧过渡，避免携带过程中剐蹭背包或其他随身物品，外置的摇柄采用折叠式收纳结构，非使用状态下可贴合壳体侧面放置，不会额外突出占用收纳空间，摇柄转动阻尼经过调校，单手握持设备时另一只手即可完成摇转操作，操作发力角度符合人体工学，长时间摇转也不会产生明显的手腕酸痛感。设备内部集成了整流稳压模块、储能电容单元以及电荷检测电路，

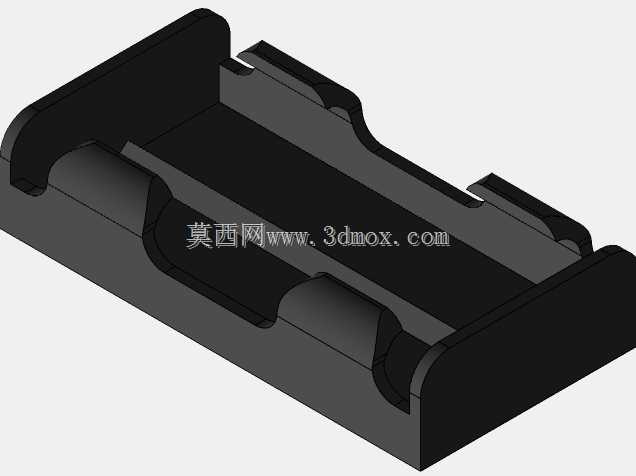

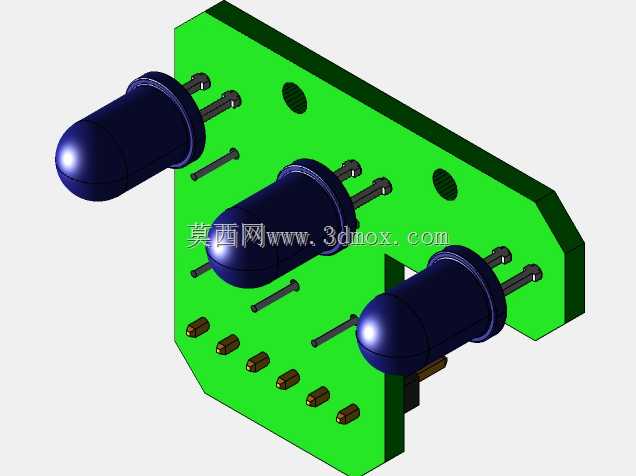

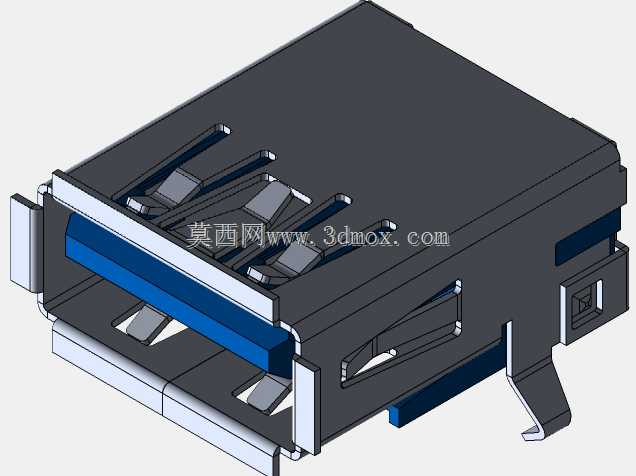

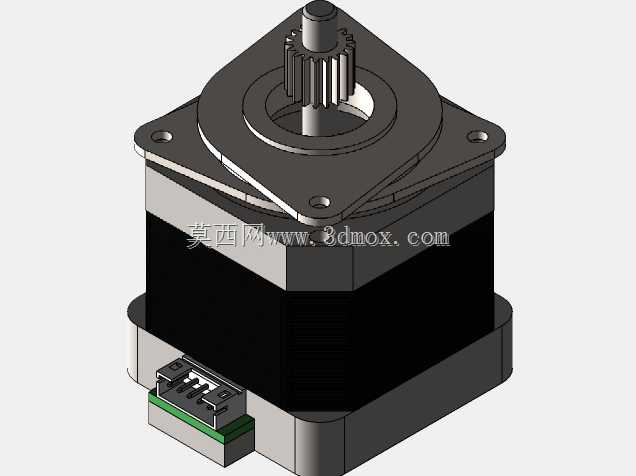

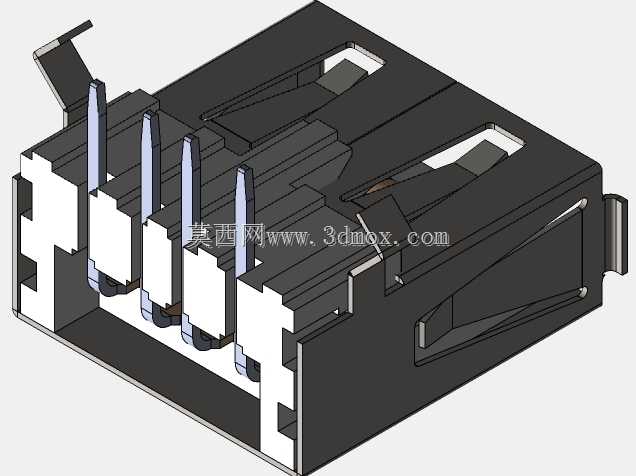

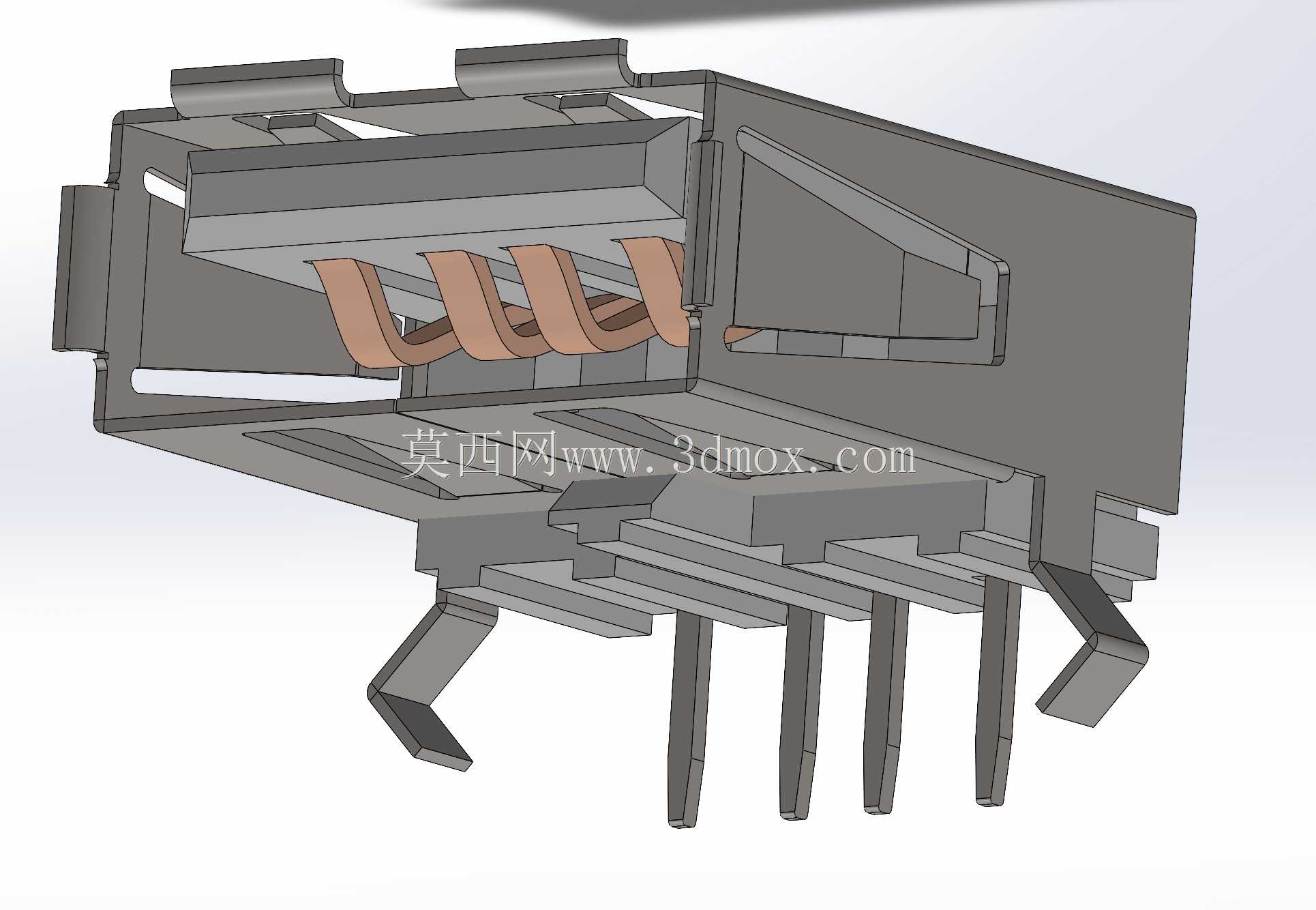

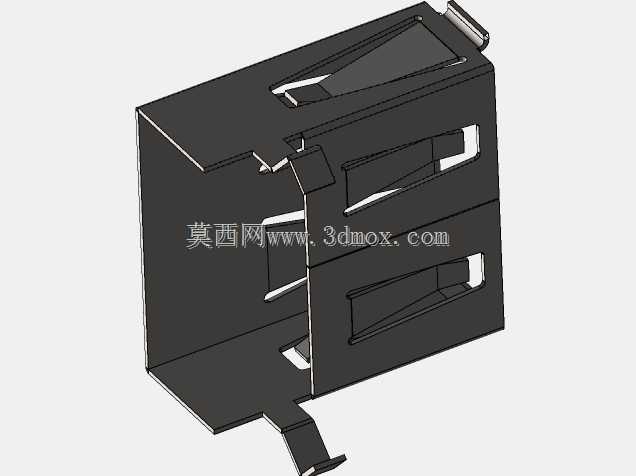

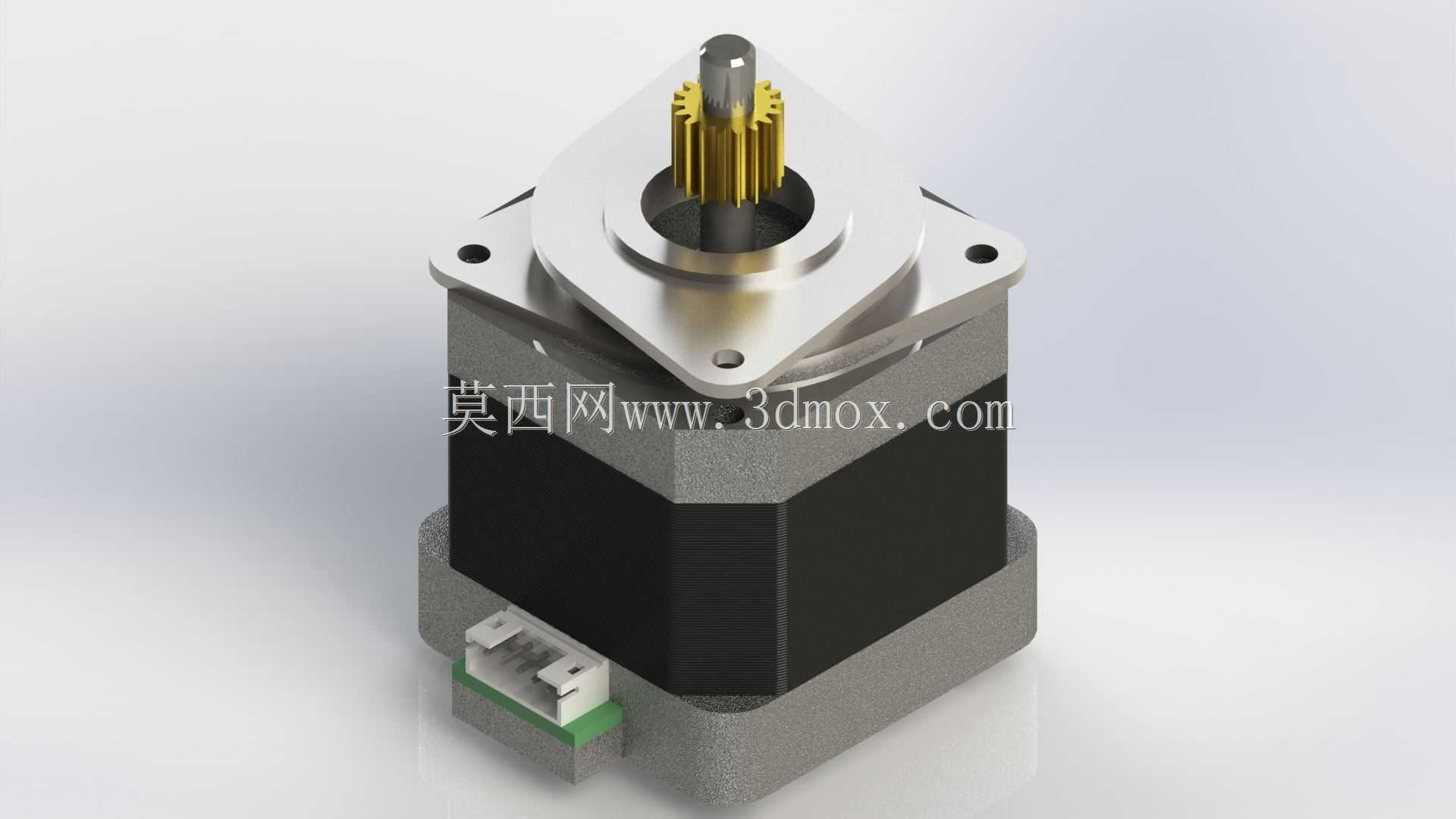

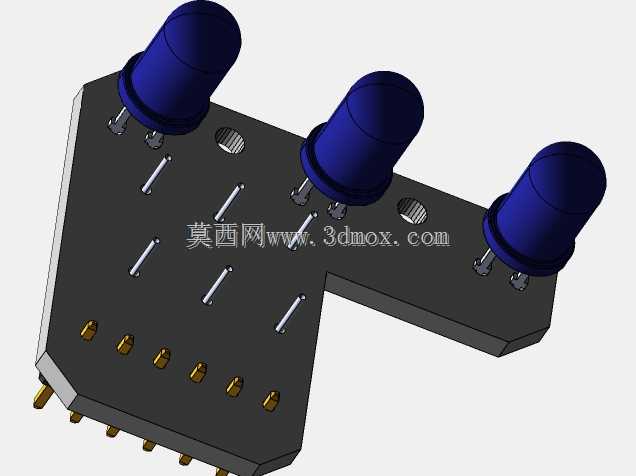

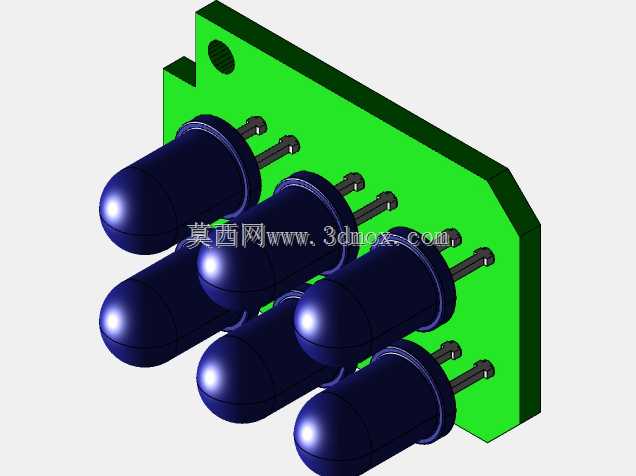

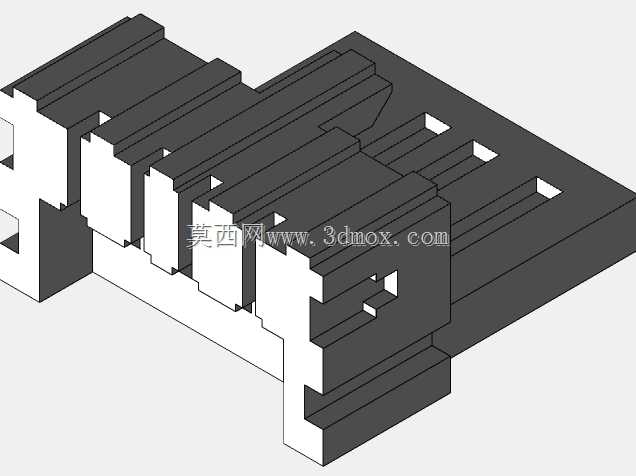

　　摇柄带动内部步进电机转动产生的交流电，经过整流稳压后转换为稳定的直流输出，可同时为两台智能手机提供充电输出，也能为两节1.2V规格的充电电池补充电量，输出端设置了过流保护机制，避免输出电压波动损伤被充电设备。壳体侧面预留了标准USB输出接口以及直流充电接口，接口位置做了内凹设计，日常携带时不会被异物磕碰损坏接口引脚。设备正面右下角设置了三档电量指示LED灯，不同颜色对应不同的剩余电量区间：红色灯亮起代表当前储能单元电量处于低区间，仅能维持短时间应急供电；黄色灯亮起代表电量处于中等区间，可满足单台手机一次半左右的充电需求；绿色灯亮起代表储能单元处于满电状态，可同时支撑两台手机充电以及小功率照明负载运行；当储能单元电量完全耗尽时，

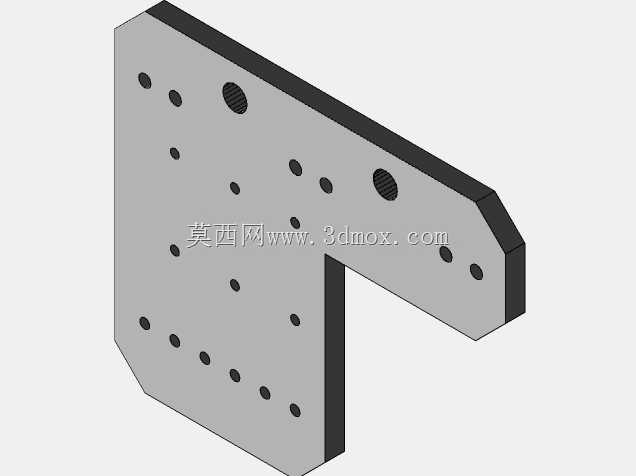

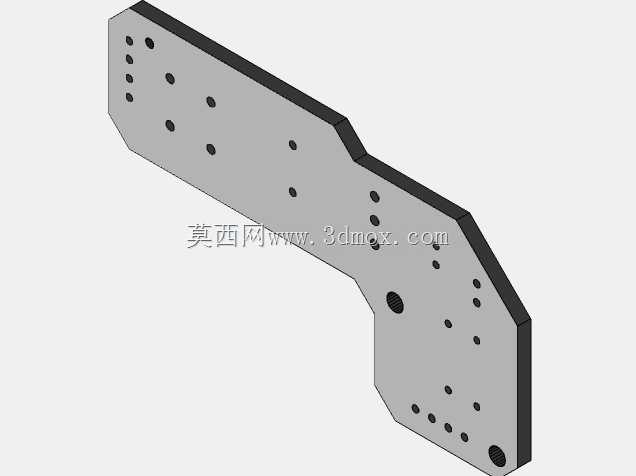

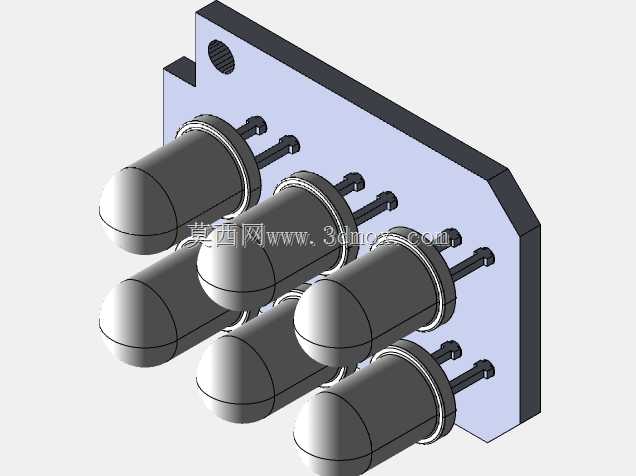

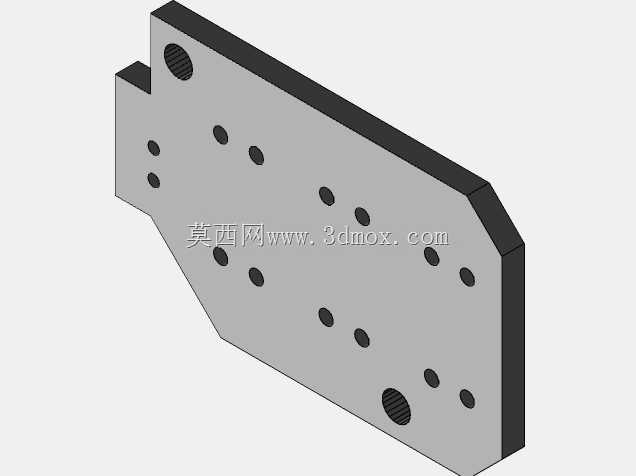

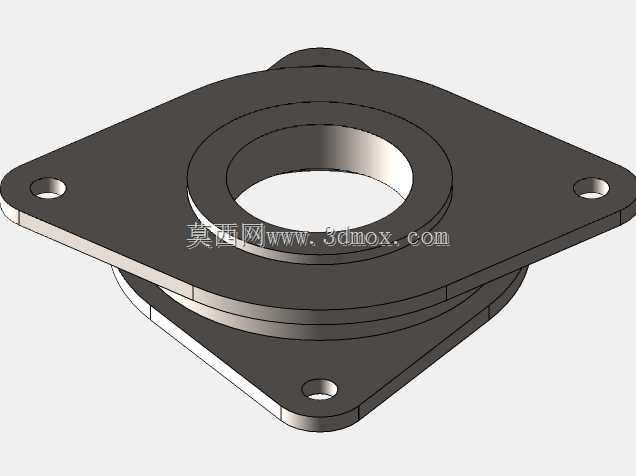

　　三个指示灯均处于熄灭状态，避免无效耗电。装置额外集成了小功率LED照明模块，可作为应急灯笼使用，在夜间野外环境下提供基础照明，照明模块的供电回路与充电回路做了物理隔离，充电过程中开启照明不会影响充电稳压精度。从安装边界来看，设备整体尺寸控制在手掌可握持的范围内，无需额外固定安装，放置在平整台面即可稳定操作，底部设置了防滑胶垫，摇转发电时不会随摇转作用力产生位移，壳体内部的元器件采用分层排布结构，发电单元、稳压电路、储能模块分别固定在不同的安装层板上，层板之间设置了缓冲减震垫，即使设备从一米高度意外跌落，内部元器件也不会轻易出现松脱移位的情况。结构设计上充分考虑了零部件的易获取性，核心的发电电机可从废弃的步进电机中拆解复用，

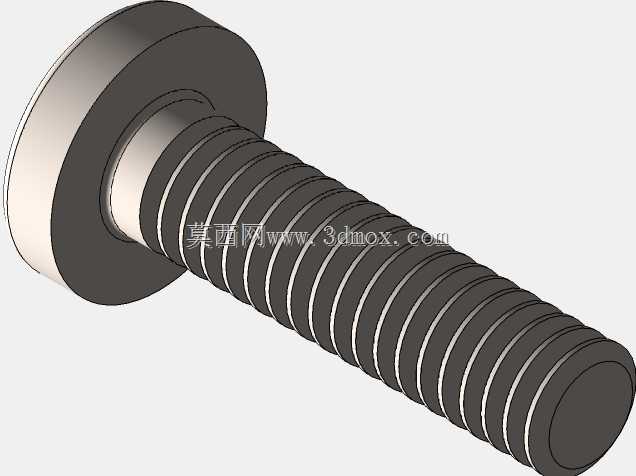

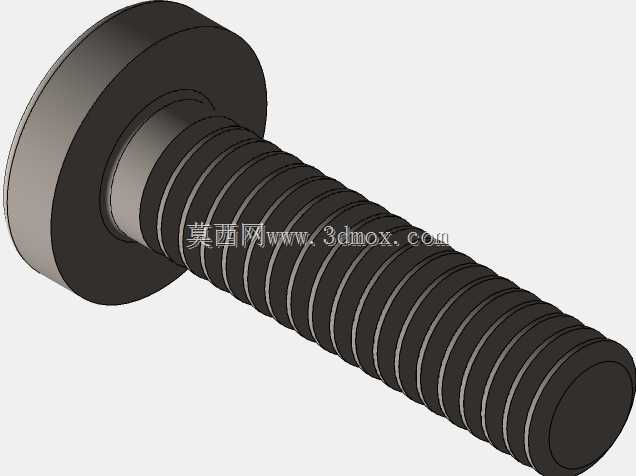

　　降低了DIY制作的物料成本，壳体的拼接结构采用卡扣加少量螺丝固定的方式，后期维护拆解时无需专用工具即可打开壳体，对内部电路或发电单元进行检修更换。电荷检测电路直接与储能单元的输出端相连，实时检测电压数值并触发对应颜色的指示灯，检测精度控制在5%以内，用户可直观判断当前剩余电量情况，无需额外搭配电压检测设备。输出回路的稳压模块可适配不同输入电压要求的小型电子设备，避免因输出电压不匹配导致设备损坏，整体电路设计做了简化处理，减少了不必要的电子元器件，既降低了装置整体重量，也减少了电路故障点，提升了复杂户外环境下的运行可靠性。
