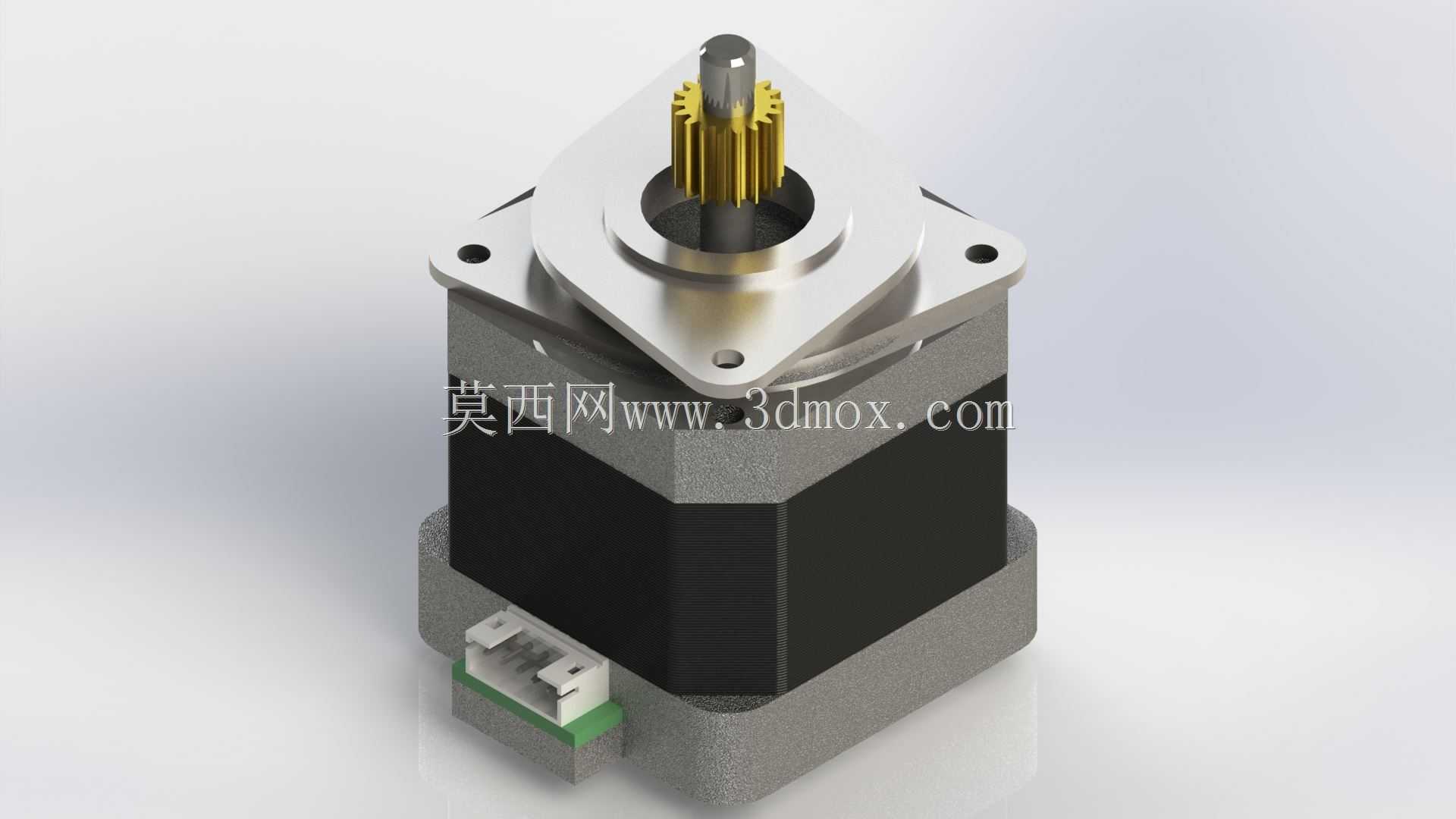

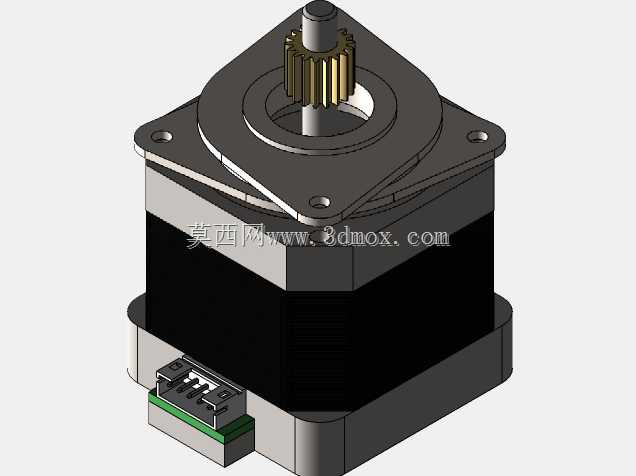

带输出齿轮的NIDEC款步进电机结构

　　做非标设备结构设计的工程师，在做小型精密传动工位选型时，常会碰到需要兼顾安装空间、输出扭矩、传动匹配度的场景，这款步进电机的结构设计，刚好适配这类小空间精密传动的需求。先从实际应用场景说，这类电机常被用在小型自动化设备的送料工位、3D打印设备的轴驱动、小型检测仪器的位移调节机构、桌面型机械臂的关节驱动，还有办公自动化设备里的走纸、定位工位，这些场景的共性是安装空间紧凑，不需要过大的输出功率，但要求传动定位精度稳定，安装适配性强，不会因为电机本体的尺寸偏差导致装配干涉。

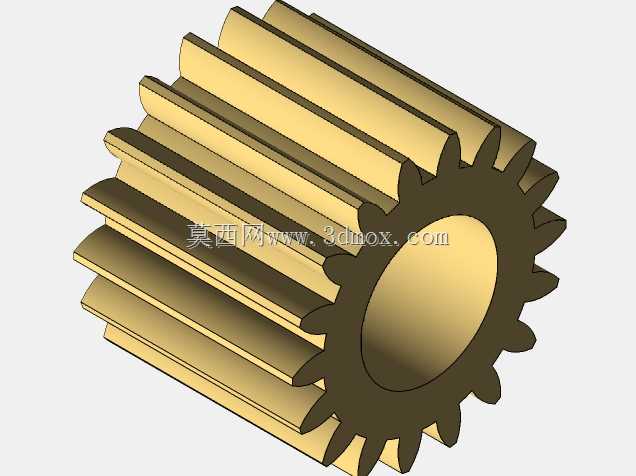

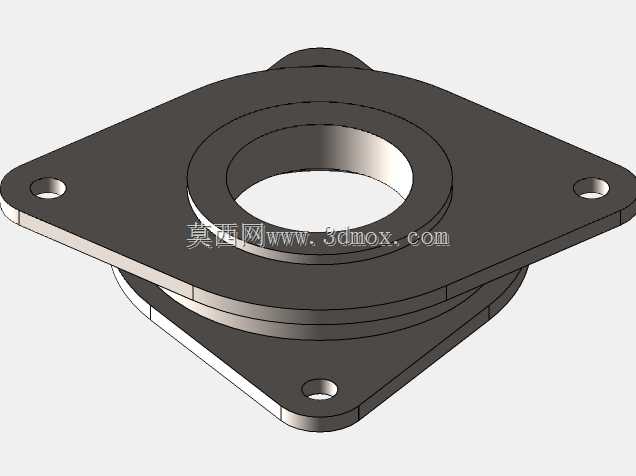

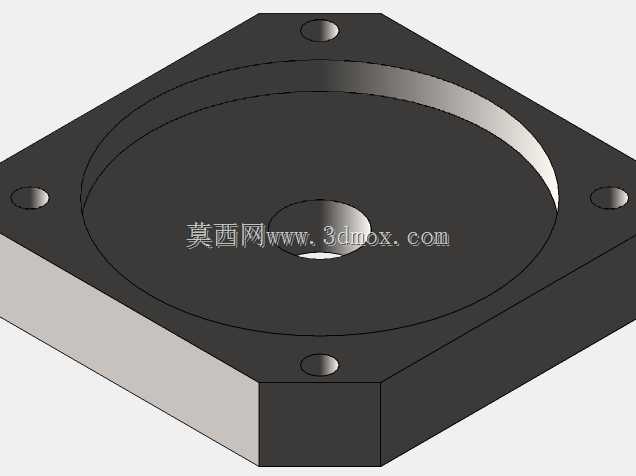

　　从设计思路来看，这款电机采用方形法兰安装结构，是行业内通用的安装基准设计，法兰端的四个安装孔采用对称分布，孔位公差按照精密传动件的安装要求设定，能直接适配市面上同规格的电机安装座，不需要额外做转接板加工，减少设计阶段的额外工作量。输出端采用金属齿轮直出的设计，没有额外加装联轴器，直接和从动齿轮啮合传动，这种设计的好处是能压缩传动链的轴向空间，减少联轴器带来的传动间隙，提升小负载下的传动定位精度，齿轮的齿形采用标准渐开线齿形，模数适配常见的小型传动齿轮组，工程师在做配套传动轮设计时，可以直接选用标准模数的齿轮进行匹配，不需要重新定制特殊齿形的配件。

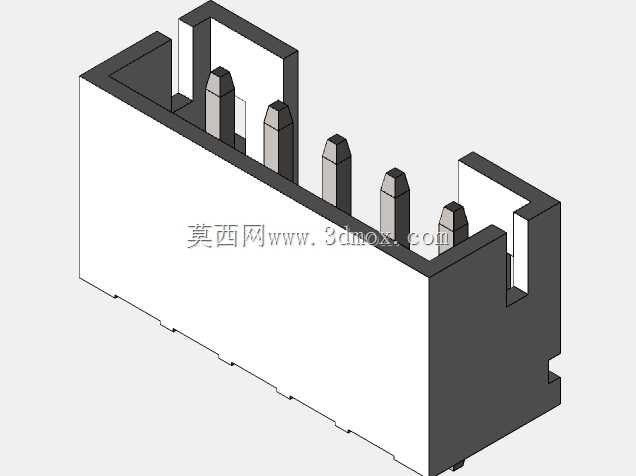

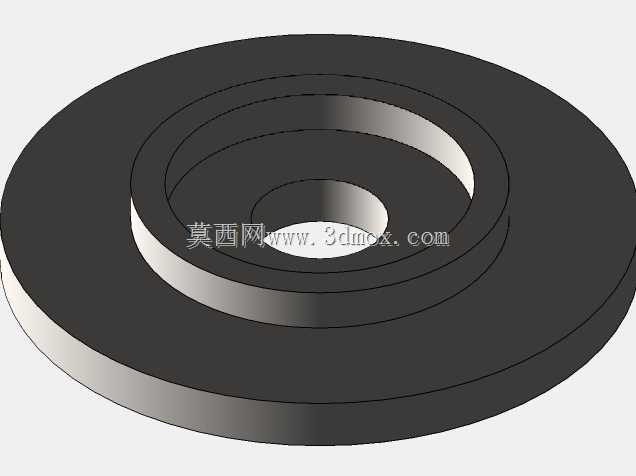

　　再看外形尺寸与安装边界，电机本体的方形外壳边长适配42系列步进电机的通用安装尺寸，机身长度属于中扭矩规格的长度范围，尾部的接线端子采用侧出式设计，端子的安装位置在机身尾部的端面上，接线方向垂直于电机输出轴的轴向，这种设计能避免轴向接线带来的空间占用，在安装空间轴向尺寸受限的场景下，侧出端子不会和后方的安装板或者其他部件产生干涉。机身的外壳采用金属端盖加塑磁定子包覆的结构，端盖的加工精度保证了输出轴的同轴度，输出轴的径向跳动量控制在精密传动允许的范围内，能避免带齿轮传动时出现齿面偏磨的问题，延长传动齿轮的使用寿命。

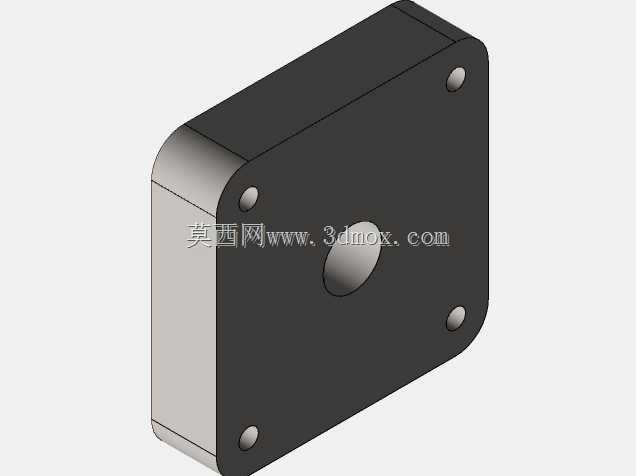

　　从功能特性来说，这款电机的定子绕组采用常规两相步进电机的绕组设计，能适配市面上通用的步进电机驱动器，不需要匹配特殊的驱动参数，工程师在做电气选型时，直接按照同规格两相步进电机的驱动参数配置即可，降低电气调试的工作量。输出轴上的齿轮采用紧配加顶丝固定的方式，和电机轴之间没有相对转动的间隙，在频繁正反转的传动场景下，不会因为齿轮和轴的松动导致定位误差累积。尾部的端盖上预留了编码器安装的基准位，如果后续需要做闭环控制的升级，可以直接在尾部加装适配的编码器，不需要对电机本体的结构做修改，拓展性较强。

　　实际装配过程中，这款电机的法兰定位止口采用标准尺寸设计，安装时只需要将止口卡入安装板的定位孔，再锁紧四个安装螺丝即可完成定位，不需要反复调整电机的同轴度，能提升装配环节的效率。电机的出线端采用插接式端子，接线时不需要焊接，直接将对应的驱动线插入端子锁紧即可，方便后期设备维护时的电机拆装更换。在做结构干涉检查时，需要注意电机本体的径向最大尺寸是方形法兰的对角线长度，在设计安装腔时，要预留足够的径向空间，避免和周边的走线槽、传感器安装位产生干涉；轴向尺寸方面，要注意输出端齿轮的突出长度，齿轮的齿顶圆到法兰安装面的距离要和啮合的从动齿轮位置匹配，保证齿面啮合的接触面积符合传动要求，避免出现啮合过紧导致的运转阻力过大，或者啮合过松导致的传动回差过大问题。

　　另外，这款电机的机身外壳做了发黑防锈处理，在常规的工业车间环境下使用，不会轻易出现锈蚀问题，适合在一般的工业自动化设备内部安装使用，不需要额外做防锈防护处理。端盖的固定螺丝采用内六角螺丝，沉头设计不会突出法兰安装面，安装时螺丝头不会和安装板产生干涉，细节设计符合工业零部件的通用设计规范。
