带出线束的圆柱型传感检测元件结构

　　这款圆柱型检测元件的结构设计，首先围绕工业现场的安装适配性做了考量，主体采用等径直筒外壳，外壳表面做哑光硬质处理，能够耐受车间内常见的切削液飞溅、轻微磕碰与粉尘附着，外壳的圆柱度公差控制在合理范围，适配常规的支架通孔安装、螺纹抱箍安装两种主流固定方式，安装时不需要额外加工异形定位槽，只要对应安装位的孔径与壳体外径匹配，就能完成快速固定，安装边界预留了足够的线束弯折空间，不会因为安装位置靠近设备壁板就挤压出线端的密封结构。从功能实现逻辑来看，这类检测元件多用于设备工位的物料到位检测、位置限位确认，内部的感应元件封装在壳体前端，出线端采用多股细芯导线束引出，每根导线对应不同的信号传输回路，导线外覆耐油绝缘层，

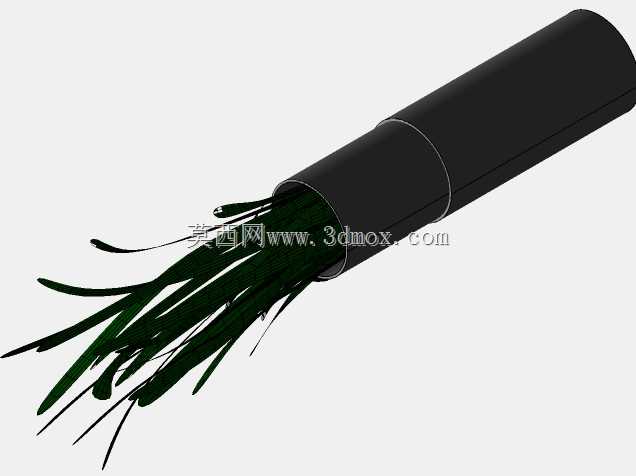

　　线束从壳体端口自然散开的形态，还原了实际布线时的出线状态，建模时特意保留了线束的自然弯曲弧度，没有做生硬的直线规整处理，更贴近现场安装后的真实走线状态，方便结构设计人员在做设备布线排布时，提前预判线束的弯折半径需求，避免后续装配时出现线束拉扯、弯折过度导致线芯断裂的问题。设计过程中，壳体的壁厚做了针对性优化，既保证外壳有足够的结构强度，在受到侧向轻微撞击时不会变形挤压内部感应元件，又不会因为壁厚过大导致整体重量超标，适配移动工位的安装需求——比如安装在往复移动的滑台端部时，不会因为元件自重过大增加滑台的负载惯量。出线端的端口位置做了轻微的收边处理，模拟实际产品的线束密封固定结构，这个位置是这类元件的常见防护薄弱点，

　　建模时还原了端口的过渡结构，能够帮助设计人员在做配套防护套选型时，准确匹配端口的外径尺寸，不需要反复测量实物核对配合公差。从实际应用场景出发，这类检测元件广泛覆盖自动化生产线的工位检测、物流输送线的货物到位检测、机床设备的行程限位检测等场景，不同场景下对元件的出线方向、安装固定方式有细微差异，这个模型还原了元件的基础外形与出线形态，设计人员可以直接在此基础上调整安装支架的结构，或者根据实际布线需求调整线束的排布走向，不需要从零开始绘制基础外形。在外形尺寸的还原上，严格按照这类通用圆柱型检测元件的常规尺寸比例建模，壳体的长度与外径比例符合主流产品的尺寸规范，线束的单根线径、整体线束的散开范围都贴合实物状态，在做设备整体装配干涉检查时，

　　能够准确判断元件安装后是否会和周边的运动部件、结构件发生碰撞，尤其是线束部分的自然散开形态，能够帮助设计人员提前发现布线时可能存在的干涉风险，避免后期装配时才发现线束会被运动部件剐蹭。建模时没有刻意简化出线端的线束细节，每一根导线的弯曲形态都做了差异化处理，没有出现重复的弯折弧度，更贴近真实线束的自然状态，在做设备三维方案展示时，也能让整体装配效果更具真实感，不会因为线束部分的生硬建模影响整体方案的呈现效果。对于需要做设备虚拟调试的工程人员来说，这个模型的外形精度足够支撑虚拟调试时的位置确认，不需要额外补充外形细节就能直接导入装配体使用，能够减少前期建模的重复工作量，把更多精力放在检测逻辑的匹配、安装位置的优化上。
