气动三联件气源处理组合装置结构设计

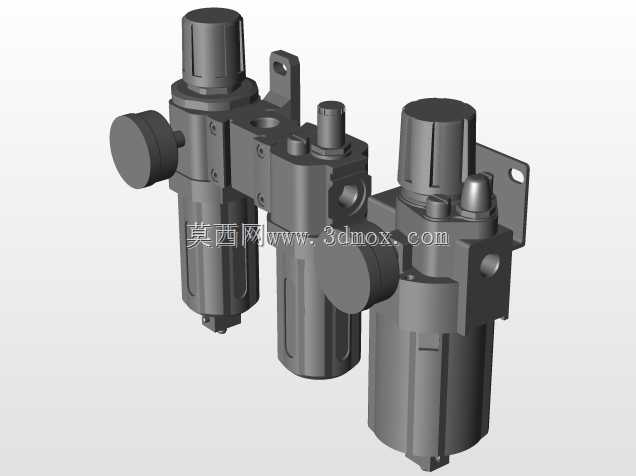

　　在气动控制系统的搭建过程中，气源输出的压缩空气往往携带水分、油雾杂质以及压力波动，若直接接入气缸、电磁阀等末端执行元件，会加速密封件磨损、导致阀件卡滞，大幅缩短气动系统的无故障运行周期，这套气源处理组合装置正是为解决这类气路前置处理需求设计的集成式组件。从结构布局来看，装置采用模块化拼接设计，三个功能单元通过一体化连接支架组合为整体，支架上预留的安装挂孔可直接适配设备侧壁、气动柜内部的安装点位，无需额外设计转接固定结构，安装时仅需通过挂孔穿入螺栓即可完成固定，整体安装边界紧凑，不会占用过多气路排布空间。三个功能单元分别承担不同的气路处理职能：靠近进气端的过滤调压单元，下部设置透明集水杯，可截留压缩空气中的液态水滴、固态粉尘杂质，

　　顶部的调压旋钮带锁止结构，调试完成后可锁定输出压力，避免设备运行过程中误碰导致压力偏移，侧方的压力表接口可直接外接气压表实时显示输出压力值，调压范围覆盖常规气动系统0.1-1.0MPa的常用工作区间，满足绝大多数工业气动设备的供气压力需求。中间的过渡单元承担气路通断与辅助过滤职能，内置的截止阀结构可在设备维护时切断上游气源，无需关闭整个空压站总阀，降低单点维护对整条生产线的影响，单元上设置的手动排水旋钮可在停机时快速排出积存在阀腔内的冷凝水，避免冬季低温环境下积水结冰胀裂阀体。靠近出气端的油雾器单元，可将润滑油雾化后随压缩空气输送至下游气动元件，对气缸活塞、电磁阀阀芯等运动部件进行持续润滑，油杯采用透明耐冲击材质制作，

　　可直接观察内部润滑油液位，补油时无需拆解气路，通过顶部的注油口即可直接加注，油雾量大小可通过侧方的调节旋钮精准控制，避免润滑油过量导致气源污染或是润滑不足加剧元件磨损。设计过程中充分考虑了气动系统的维护便利性，所有过滤杯、油杯均采用卡扣式快拆结构，更换滤芯、清理杂质时无需使用专用工具，旋转卡扣即可拆下杯体，维护耗时较传统螺纹连接结构缩短60%以上。气路接口采用标准内螺纹设计，可直接对接常规气动软管快插接头，无需额外加工转接头，适配市面上绝大多数常规气动管路的连接尺寸。装置整体的外形轮廓做了圆角过渡处理，没有尖锐凸起结构，避免设备安装、维护过程中剐蹭操作人员，阀体主体采用高强度压铸铝合金材质，表面做阳极氧化处理，在车间潮湿、

　　多粉尘的工况下也能保持较好的抗腐蚀性能，不会轻易出现锈迹卡滞问题。从实际应用场景来看，这套组件可直接配套在自动化装配线、气动工装夹具、包装机械、木工机械等各类使用气动动力的设备上，作为气路输入端的标配处理单元，既可以单套使用为单台设备提供洁净稳定的压缩空气，也可以多套并联安装在气源分配柜中，为不同压力需求的气路分支分别提供调压过滤处理。在结构建模过程中，所有功能单元的配合尺寸都按照气动元件行业通用公差做了匹配，拼接位置的密封槽尺寸精准，组装后不会出现漏气问题，安装挂孔的位置、孔径都参考了行业通用安装标准，可直接替换市面上同规格的传统三联件产品，无需对原有设备的安装点位做任何改动，替换适配性较强。装置的调压旋钮、排水旋钮、油雾调节旋钮的操作位置都做了人机工程优化，安装后所有操作部件都朝向设备外侧，操作人员站在设备正面即可完成压力调节、排水、补油等日常操作，不需要探身到设备内侧操作，降低日常维护的操作难度。
