户外伸缩式卷收遮阳篷结构设计

　　这款卷收式遮阳构件的设计，最初是针对商业外摆、展会临时展位、临街门店外立面的遮阳需求做的结构优化，日常在商业步行街上能看到不少门店外装的同类产品，既要满足晴天遮阳、小雨天临时挡水的基础功能，还要保证收放顺畅，长期户外使用不出现卡滞、篷布下垂的问题。

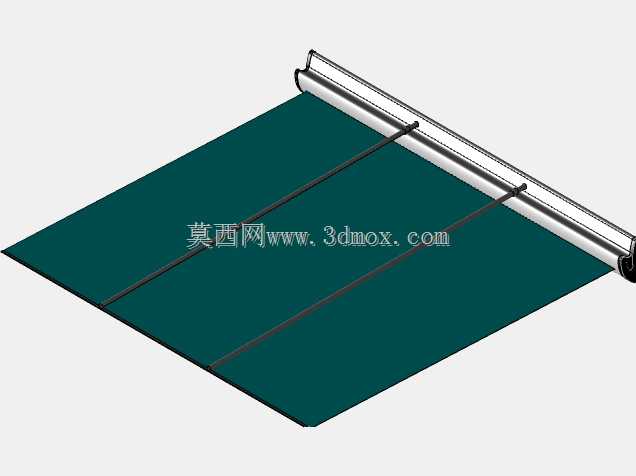

　　从实际使用场景出发，这类遮阳构件不需要复杂的动力结构，手动卷收就能满足日常操作需求，上卷轴采用铝合金挤压型材做主体，内部穿入钢制卷簧提供回卷动力，卷轴两端配耐磨POM轴套，减少反复转动的磨损，避免长期使用后出现卷轴转动旷量。篷布选用高密度牛津布材质，做了防泼水处理，表面平整不易积灰，篷布下方设置三道横向支撑肋，肋条采用薄壁铝合金方管，两端卡入侧边的滑动导槽内，展开时支撑肋顺着导槽滑出，把篷布完全撑平，不会因为自重出现中间塌陷兜水的问题，收卷时支撑肋顺着导槽同步回退，顺着卷轴的转动把篷布整齐卷收在上卷轴位置，不会出现篷布褶皱、卡边的情况。

　　设计过程中最先确定的是展开后的有效遮阳尺寸，展开后幅面为200cm×200cm，外伸最大距离加上卷轴安装位的预留尺寸，整体安装边界需要在墙面预留210cm以上的横向安装空间，安装面到篷布最外端的伸出距离为200cm，安装时上卷轴的固定支架需要用膨胀螺栓牢牢固定在实体墙面上，固定点的间距不超过80cm，保证满幅展开遇到阵风时，支架不会出现松动变形。卷轴的直径做了针对性优化，选用50mm直径的铝合金圆管，既保证卷收时篷布的弯曲半径不会过小，避免篷布反复折叠出现折痕老化，又不会因为卷轴直径过大导致整体结构笨重，手动操作时费力。

　　考虑到户外使用的耐候性，所有金属构件除了不锈钢紧固件之外，铝合金型材表面都做了哑光阳极氧化处理，不会因为长期日晒雨淋出现表面锈蚀、掉漆的问题，支撑肋和导槽接触的位置加装了静音耐磨滑块，展开和收卷的时候不会出现金属摩擦的异响，滑动过程顺畅无卡顿。导槽的截面采用C型开口设计，既可以把支撑肋的端部限位在槽内，防止篷布受风力影响出现上下掀动，又不会积攒雨水和灰尘，日常不需要特意清理就能保证滑动顺畅。

　　在结构细节上，上卷轴的端部设置了锁止结构，篷布展开到需要的位置时可以自动锁止，不会因为卷簧的回弹力自动收回，需要收卷的时候只要轻轻向外拉动一下篷布，锁止结构就会脱开，篷布在卷簧的带动下匀速收回，收回的速度通过卷轴内部的阻尼结构做了限制，不会因为回卷速度过快导致篷布甩动、撞击墙面产生噪音，也避免回卷速度过快夹伤操作人员。篷布的前端设置了横向的坠杆，坠杆同样采用铝合金型材，重量经过匹配，既可以在展开的时候把篷布拉平，减少篷布的晃动，收卷的时候坠杆靠在墙面位置，起到限位作用，避免篷布完全卷入卷轴内部下次使用不好拉出。

　　这类结构除了用在临街门店的外立面，也可以适配临时展会的展位搭建、户外促销活动的临时遮阳点，安装的时候不需要做复杂的地面固定，只要上部固定在可靠的立面结构上就能使用，拆装都很方便，重复利用率高。建模的时候把所有的配合间隙都做了实际装配的预留，比如篷布和卷轴的固定压条位置，预留了篷布厚度的安装空间，支撑肋和篷布的固定采用隐形的压铆连接件，不会在篷布表面露出凸起的连接件，保证篷布展开后表面平整美观。导槽和固定支架的连接位置做了长圆孔设计，安装的时候可以根据实际墙面的平整度微调安装位置，降低现场安装的对位难度，即使墙面有轻微的不平整，也能通过长圆孔的调节量保证导槽顺直，不会出现滑动卡滞的问题。
