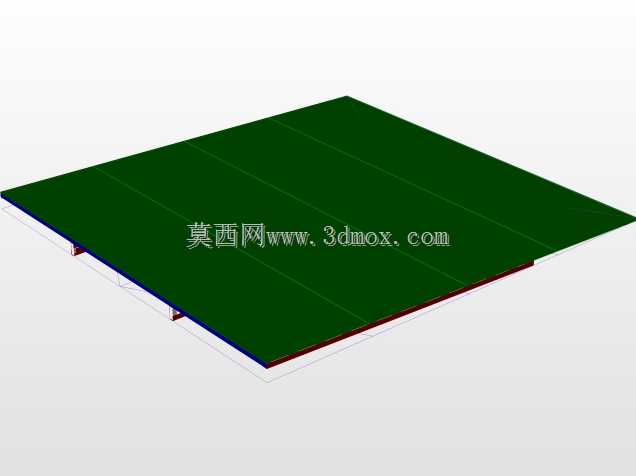

OSB板材承载支撑平台结构设计

　　在车间物料周转、仓储临时堆垛、轻型装配工位搭建的场景里，这类带支撑框架的OSB板面平台是一线生产环节里出镜率极高的工装构件，很多刚入行的结构设计人员容易忽略这类构件的细节设计，总觉得就是一块板加几个支腿，实际落地使用时往往会出现板面变形、支腿受力不均、堆垛时滑移错位等问题。从结构逻辑来看，这个平台的设计核心是平衡板面承载刚度与整体自重，OSB板材本身具备不错的平面抗剪性能，顺纹方向的静曲强度足以应对常规的轻型物料堆载，设计时没有采用整板满铺的冗余方案，而是根据常见的物料堆垛尺寸规划了板材的拼接边界，每块OSB板的下方都对应布置了横向支撑肋，肋条的排布间距刚好卡在OSB板两支撑点间允许挠度的临界值以内，避免长期堆载后板面出现下凹变形。

　　支撑框架的设计没有采用复杂的焊接箱型结构，而是用标准型材拼接成型，支腿的布置位置避开了日常叉车作业、手动液压车搬运时的碰撞边界，支腿底部预留了安装调节脚杯的螺纹接口，能够适配车间地面不平整的安装场景，不需要额外做地面找平就能保证平台整体的水平度，这点在临时搭建的装配工位场景里实用性很强，不需要破坏车间原有地面做预埋固定。平台的边缘做了收边处理，OSB板的外露边缘没有直接突出支撑框架，而是缩进框架边梁五毫米左右，既可以避免搬运过程中磕碰造成板材边角崩裂，也能在多个平台拼接使用时，通过边梁的贴合保证相邻平台的板面齐平，不会出现高低差影响物料推移。从安装边界来看，整个平台的高度设计参考了人工取放物料的舒适作业高度，

　　不需要操作人员过度弯腰就能完成堆垛取件，板面的尺寸模数匹配标准仓储托盘的堆放尺寸，既可以单独作为工位垫板使用，也可以多个拼接组成临时的物料存放区，甚至可以作为轻型设备的安装底座，在设备底部预留出布线、通风的间隙。设计过程中特意校核了偏载工况下的结构稳定性，当物料集中堆放在平台边角位置时，支腿的受力不会超过型材的许用应力，也不会出现整体倾翻的风险，支撑肋与板面的连接采用沉头紧固件，紧固件头部完全埋入板材内部，不会在板面形成凸起影响物料的平稳放置，也不会刮伤堆放的工件表面。很多现场使用的同类平台容易出现支腿开焊、板面分层的问题，这个结构在设计时把支撑框架的连接节点做了加强处理，节点位置增加了三角加强筋，分散型材连接处的集中应力，

　　OSB板与支撑肋的连接点均匀排布，避免局部连接点受力过大造成板材局部破损。在实际生产场景里，这类平台不需要复杂的维护，板面出现磨损后可以快速更换单块OSB板，不需要整体报废，支撑框架可以重复利用，相比整体焊接的钢制平台，自重更轻，搬运调整位置时不需要动用起重设备，两到三个作业人员就能完成移位调整，非常适合柔性生产场景下频繁调整工位布局的需求。平台的整体高度也预留了足够的底部空间，手动液压车的叉臂可以完全伸入平台底部，需要整平台转运物料时，可以直接用液压车托起整个平台完成转移，不需要把平台上的物料反复装卸，能有效减少车间内的物料搬运工作量。
