对开式滑动枕式轴承座结构设计

　　在轻工输送线、小型风机、纺织机械这类中低速传动场景里，轴系的径向支撑往往不需要重载滚动轴承的复杂配置，枕式滑动轴承座的应用占比一直不低。这类支撑部件的核心作用是为旋转轴提供稳定的径向约束，同时通过轴瓦与轴颈的滑动摩擦副承载径向载荷，相比同规格滚动轴承座，它的抗冲击性能更好，结构更紧凑，在存在轻微粉尘、少量润滑脂泄漏风险的工况下，维护成本更低。

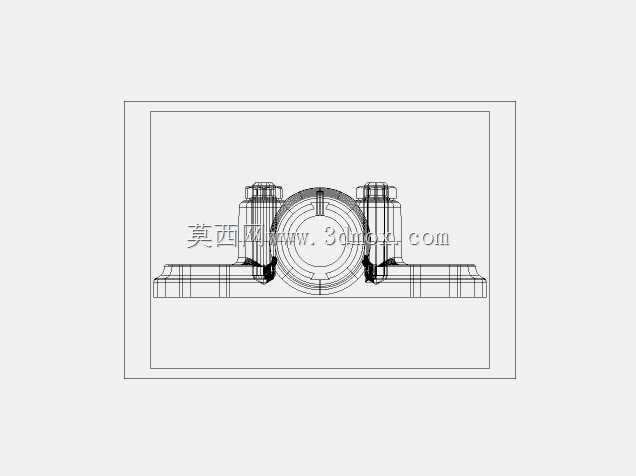

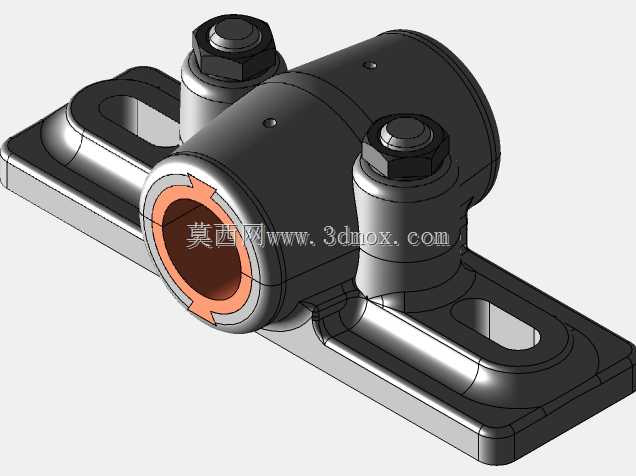

　　从结构设计逻辑来看，这个枕式轴承采用对开式壳体结构，底座为一体化铸造的平板安装结构，两个对称布置的长圆形安装孔预留了足够的安装调整余量，安装时不需要精准配打螺栓孔，可沿轴的垂直方向小范围调整位置，降低现场安装的对位难度。上盖与底座通过两个内六角螺栓实现锁紧，螺栓孔位做了沉台设计，既可以避免螺栓头突出壳体表面干涉周边部件，也能保证锁紧时螺栓受力均匀，不会出现偏载导致的壳体开裂。轴瓦采用铜合金材质内嵌在壳体镗孔内，轴瓦内孔与轴颈的配合间隙控制在合理范围，既保证轴旋转时的润滑脂存储空间，也避免间隙过大导致的轴系跳动。壳体两侧的轴瓦端面预留了密封槽位，可加装毡圈密封，阻挡外部粉尘进入摩擦副，同时防止内部润滑脂溢出污染周边物料。

　　实际选型应用时，需要重点关注几个安装边界参数：底座的安装孔中心距决定了配套安装支架的开孔位置，壳体的总高度决定了轴系的中心高，这一参数直接关联传动部件的对中精度，比如配套带轮、链轮时，中心高偏差过大会导致带轮偏磨、链条跳齿。轴瓦的内孔直径是核心适配参数，需要与配套轴的轴颈尺寸保持公差配合，通常采用H8/f7的间隙配合，保证轴转动时不会出现卡滞，同时不会有过大的径向窜动。上盖的螺栓锁紧力矩需要控制在合理范围，力矩过大会导致轴瓦变形抱死轴颈，力矩过小则会出现上下盖合缝不严，轴瓦松动产生异常振动。

　　在三维建模过程中，这类铸件结构需要重点处理拔模斜度与铸造圆角，所有壳体的非加工面都预留了1:20的拔模斜度，相邻壁面的交接处都做了R3-R5的铸造圆角，避免铸造时出现应力集中导致的铸件裂纹，同时也能减少机加工时的应力变形。安装面、轴瓦镗孔、螺栓孔位为机加工面，建模时需要区分加工面与非加工面的粗糙度要求，安装面的平面度公差需要控制在0.1mm以内，保证安装时底座与支架面完全贴合，不会出现安装应力导致的轴承座变形。轴瓦与壳体镗孔的配合采用过盈配合，建模时需要预留合理的过盈量，保证轴瓦压入壳体后不会随轴转动。

　　这类枕式轴承座在日常维护时，只需要定期通过预留的注油孔补充润滑脂，不需要拆解整个部件，相比整体式滑动轴承座，它的轴瓦更换更方便，出现轴瓦磨损时，只需要松开上盖螺栓，取出上盖即可更换轴瓦，不需要将整个轴系从设备上拆解下来，大幅缩短了设备停机维护时间。在输送线的辊筒支撑、小型风机的叶轮轴支撑、纺织机械的导辊支撑场景中，这种结构的轴承座使用寿命通常能达到3年以上，只要保证润滑充足，很少出现突发性故障。设计时还需要考虑壳体的材质选型，常规工况采用HT200灰铸铁铸造即可，具备足够的减震性能，在有腐蚀风险的工况下，可以采用铸不锈钢材质，但需要相应调整壁厚，保证结构刚性。
