锥齿轮传动结构caja减速箱设计

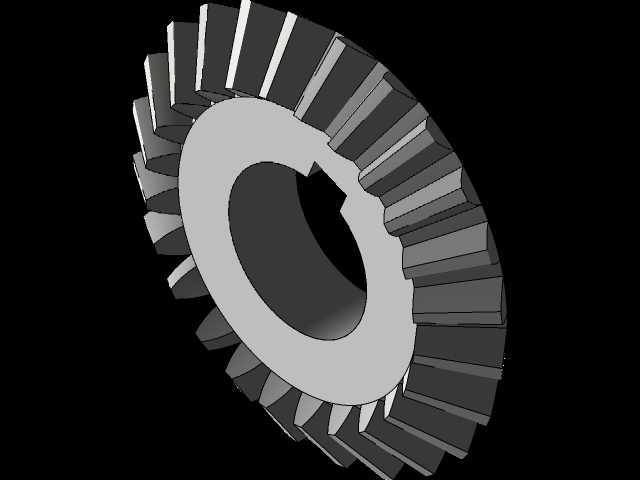

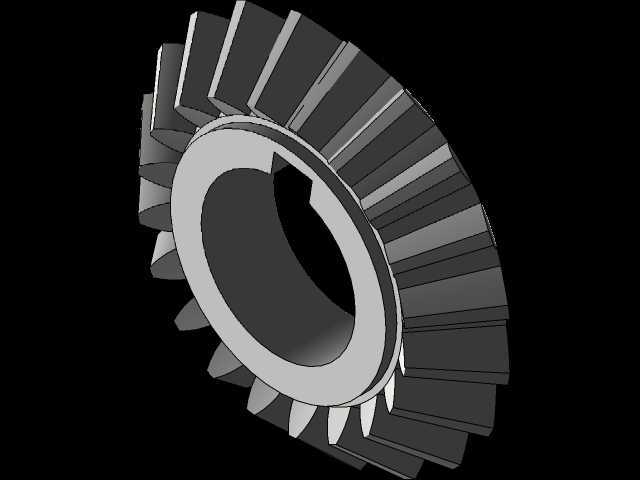

这款锥齿轮传动结构的减速箱，主要应用在需要交错轴动力传递的工业传动场景中，常见于输送线转角驱动单元、小型机床进给机构、轻工包装设备的动力传输段，能够在有限安装空间内完成动力转向与转速匹配，适配输入轴与输出轴呈垂直交错布局的设备安装需求。从功能特性来看，该结构依靠锥齿轮的渐开线齿形啮合传递扭矩，可实现固定传动比的转速降低与扭矩放大，啮合过程中齿面接触应力分布均匀，运行过程中传动平稳性较好，能够承受一定的短时冲击载荷，适配中等负载的连续运转工况。设计过程中优先考虑了安装边界的适配性，齿轮内孔采用键槽连接结构，可直接与对应直径的传动轴配合，无需额外定制转接轴套，齿顶圆、轮毂厚度、内孔直径的尺寸公差均按照通用机械传动的配合标准设定，能够直接适配常规规格的轴承、端盖等标准配套件，减少选型适配的额外工作量。齿形设计阶段参考了直齿锥齿轮的啮合参数，齿向修形量控制在合理区间，既保证了啮合重合度满足传动平稳性要求，也避免了齿端应力集中导致的早期磨损，轮毂部分的厚度设计兼顾了结构强度与轻量化需求，不会出现轮毂过薄导致的键槽挤压变形问题，也不会因冗余材料过多增加整体转动惯量。实际装配时，该锥齿轮作为减速箱内的核心传动件，可与配对锥齿轮组成啮合副，安装时仅需调整两齿轮的轴向安装距，保证齿面接触斑点处于齿面中部区域，即可达到设计预期的传动效率与运行噪音水平，无需复杂的调整工装即可完成现场装配。在设备维护层面，该结构的齿轮拆卸难度较低，松开轴端锁紧件即可沿轴向取出齿轮，方便定期检查齿面磨损情况、更换润滑脂，适配工厂设备日常运维的操作习惯，不需要专用拆卸工具即可完成常规维护作业。整体结构没有多余的异形设计，所有加工面均为常规车削、铣削可加工的特征，加工工艺性较好，普通机加工车间即可完成零件加工，不需要特殊的定制刀具或五轴加工设备，能够有效控制零件的加工成本与生产周期，适配中小批量的设备配套需求。
