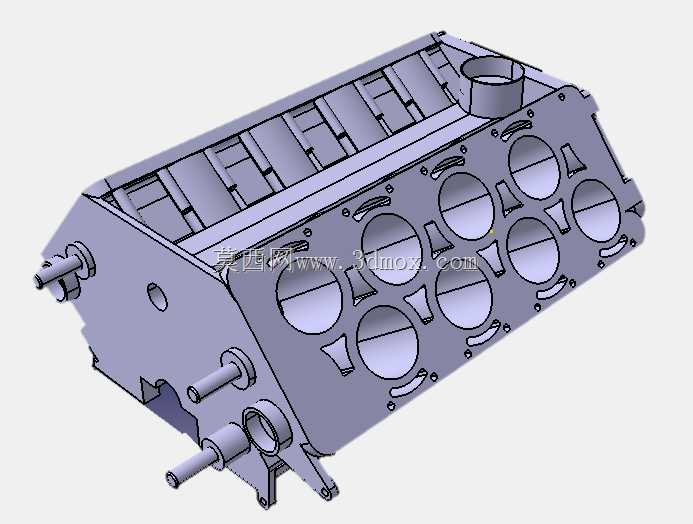

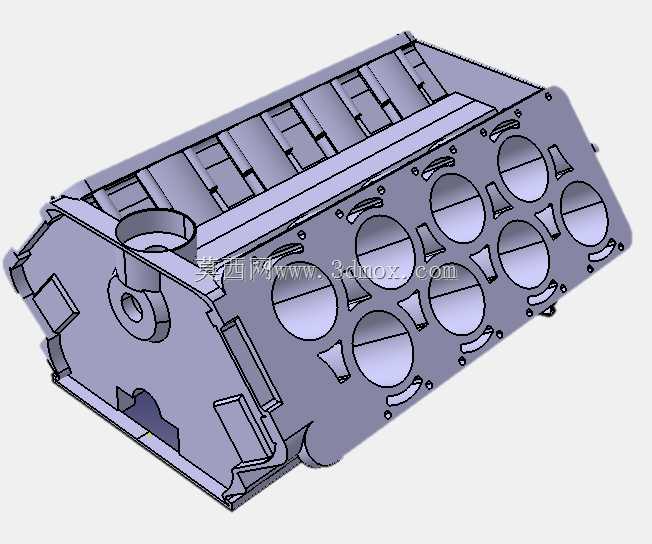

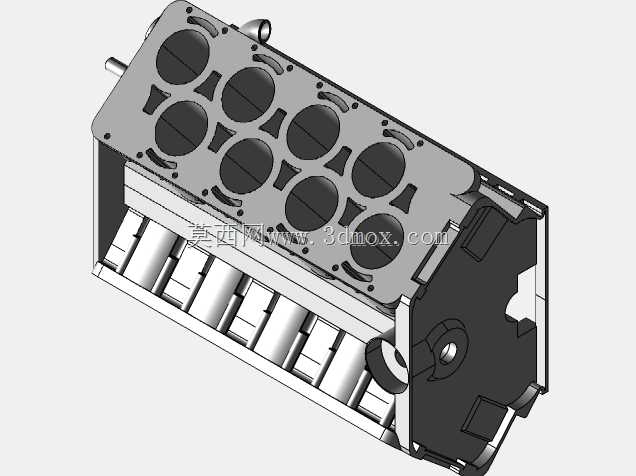

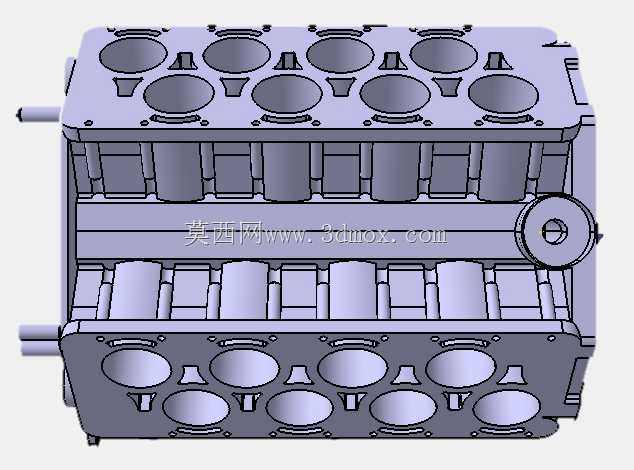

布加迪W16发动机缸体结构三维数模

　　作为大排量高性能内燃机的核心承载构件，W16缸体的结构设计直接决定了整机的动力输出上限、运转可靠性与轻量化水平，这类W构型的缸体不同于常规直列、V型缸体的布局逻辑，需要在有限的机舱布置空间内整合16个气缸的安装位、冷却水道、润滑油道、曲轴支撑结构以及附件安装接口，对结构刚度、壁厚均匀性、载荷传递路径的设计要求远高于普通民用小排量发动机缸体。从实际应用场景来看，这类缸体主要适配顶级 hypercar 级别的高性能乘用车辆，需要承受高增压值下的超高燃烧爆发压力，常规民用缸体的壁厚设计、加强筋布局完全无法满足其持续高负荷运转的强度要求，在设计阶段首先要明确的就是安装边界约束：W16发动机采用双V型夹角的错列气缸布局，两列气缸的夹角、

　　错缸距直接决定了缸体的整体宽度与长度尺寸，建模过程中需要优先锁定曲轴主轴颈的同轴度基准，所有气缸孔的中心轴线都要以主轴颈轴线为基准进行位置度约束，避免后续装配出现活塞连杆组运动干涉的问题。缸体的功能特性上，首先要承担燃烧过程的机械载荷与热载荷，16个气缸分四列错排布置，相邻气缸之间的壁厚需要做针对性的加强处理，同时要在缸体内部整合分层式冷却水道，保证不同列气缸的冷却均匀性，避免出现局部热应力集中导致的缸体变形；润滑油道的布局需要兼顾曲轴主轴颈、连杆轴颈、凸轮轴驱动机构的润滑供油，油道的转角位置要做圆弧过渡处理，减少机油流动的阻力损失，同时避免油道内部出现应力集中点。设计思路上，这类高性能缸体不会采用普通民用缸体的开放式水道结构，

　　而是采用闭式顶板设计，在气缸孔周围布置密集的加强筋连接缸体外壁与顶板，提升缸孔的刚度，抑制高负荷下的缸孔变形量，保证活塞环的密封效果；曲轴箱部分采用龙门式结构，主轴承盖采用横向螺栓与纵向螺栓结合的紧固方式，提升主轴承座的刚度，承受大扭矩输出下的曲轴冲击载荷。外形尺寸方面，W16缸体的整体长度要匹配16个气缸错列布置后的轴向尺寸，宽度要覆盖四列气缸的排布跨度，高度方向要预留曲轴回转空间、连杆运动空间以及油底壳的安装接口，所有附件安装面的位置度都要和整机布置坐标对齐，包括起动机安装位、机油泵安装位、水泵安装位、正时机构罩盖安装面、进气歧管与排气歧管的安装法兰面，每个安装面的螺栓孔位置、凸台厚度都要结合附件的载荷进行校核，

　　避免安装后出现密封失效或者连接刚度不足的问题。在建模过程中，需要特别注意不同壁厚的过渡处理，缸体的外壁、水道壁、油道壁的壁厚差要控制在合理范围内，避免铸造过程中出现缩松、缩孔等缺陷，所有的棱边位置都要做铸造圆角处理，减少应力集中的风险；气缸孔的加工余量要预留合理数值，满足后续珩磨加工的精度要求，主轴承孔的同轴度、圆柱度公差要在建模阶段就明确基准，为后续的工程图输出、工艺编制提供准确的数模依据。这类缸体的结构设计还要考虑维修便利性，比如预留缸套拆装的操作空间、机油喷嘴的安装位置、冷却系统的放水阀接口位置，在保证结构刚度的前提下尽可能做轻量化的拓扑优化，去除非承载区域的多余材料，平衡缸体的强度要求与整机重量控制目标，毕竟对于高性能车辆而言，动力总成的重量降低对整车操控性、加速性能的提升有着直接的影响。另外，缸体的爆震传感器安装位、水温传感器安装位、机油压力传感器安装位的凸台设计也要结合传感器的安装尺寸进行匹配，保证传感器探头能够准确接触到对应的介质，获取准确的运行参数，为发动机电控系统的调校提供可靠的信号输入。
