星型排布活塞连杆组径向动力结构

项目分类:发动机 发布时间:2022-03-16 ID:576546
  • 星型排布活塞连杆组径向动力结构
  • 星型排布活塞连杆组径向动力结构

  这套径向排布的活塞连杆动力结构,最早在航空活塞动力领域得到规模化应用,紧凑的圆周布局让整机迎风面远小于直列、V型排布的同排量动力单元,在早期轻型螺旋桨飞机上,这种结构能在有限的机头安装空间内,布置更多气缸来提升动力输出,同时较短的曲轴设计能大幅降低动力传递过程中的扭转振动,减少高速运转时的轴系疲劳风险。除航空领域外,这类结构也常被用在小型固定式动力机组、特种作业装备的动力源上,部分小型摩托、定制改装动力单元也会借鉴这种布局的紧凑特性。

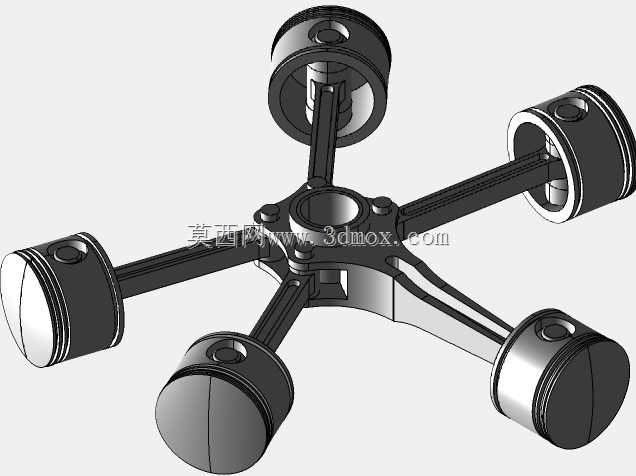

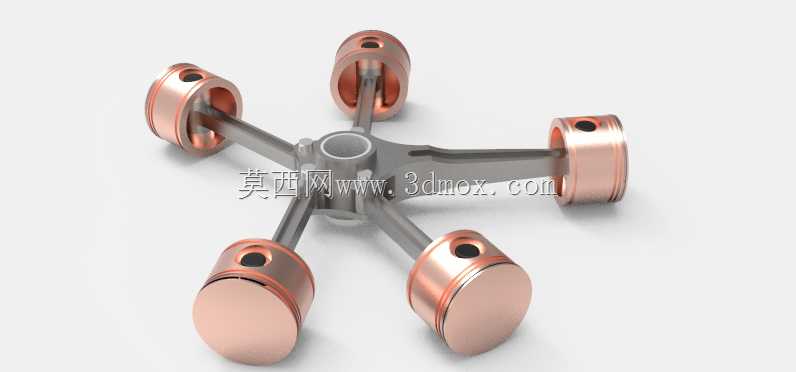

  从功能实现逻辑来看,这套结构依靠中心曲柄的旋转运动,带动周向均匀分布的五组活塞连杆组件做往复直线运动,活塞在对应缸套内完成进气、压缩、做功、排气的循环过程,多缸依次做功的排布方式能让动力输出更平顺,相比单缸动力,五组活塞交替推动曲柄旋转,能有效降低输出轴的扭矩波动,减少配套传动系统的冲击载荷。设计过程中需要重点考虑连杆与曲柄销的铰接间隙,周向排布的连杆共用同一曲柄销,铰接点的润滑通道设计、连杆摆动时的运动干涉校核是核心难点,每根连杆的摆动平面都需要严格对齐对应活塞的运动轴线,避免出现偏磨导致的活塞环密封失效问题。

  结构设计上,活塞采用了轻量化的裙部设计,活塞销孔的位置经过偏心优化,能在做功冲程瞬间减小活塞对缸壁的侧向敲击力,降低运转噪音与磨损量。连杆采用工字型截面,在保证结构强度、满足往复运动惯性力要求的前提下,尽可能降低自身重量,减少高速运转时的惯性载荷,提升动力响应速度。中心曲柄的平衡块需要根据五组活塞连杆的往复运动质量做精准的动平衡计算,抵消周向运动产生的离心力与往复惯性力,避免整机运转时出现异常振动。

  安装边界方面,这套径向结构的整体外轮廓为正圆形,最大外径由活塞处于外止点时的外端面位置决定,安装时需要预留活塞往复运动的轴向空间,同时周向需要预留缸套安装、冷却风道布置的空间,中心输出轴的轴向定位需要考虑曲轴热膨胀量,预留合适的轴向窜动间隙。与配套部件连接时,输出轴端可直接连接螺旋桨减速器或者动力输出法兰,周向的缸体安装座需要与中心曲轴保持严格的同轴度,同轴度公差需要控制在0.02mm以内,避免运转过程中出现活塞偏缸、连杆受力异常的问题。

  实际选型应用中,这类径向动力结构适合对径向尺寸约束严格、需要短轴大扭矩输出的场景,相比同排量的直列动力,它的轴向长度能缩短40%以上,非常适合布置在空间狭窄的动力舱内。建模过程中需要重点验证活塞运动到上下止点时的连杆摆角,摆角过大会导致活塞侧压力过大,加剧缸套磨损,同时需要校核相邻连杆在摆动过程中的最小间隙,避免高速运转时出现连杆碰撞的问题。活塞环槽的尺寸精度、活塞销与连杆小头的配合间隙都需要按照往复动力的设计规范取值,保证结构在高转速工况下的可靠性。
