双剪叉式托盘货物升降作业设备结构

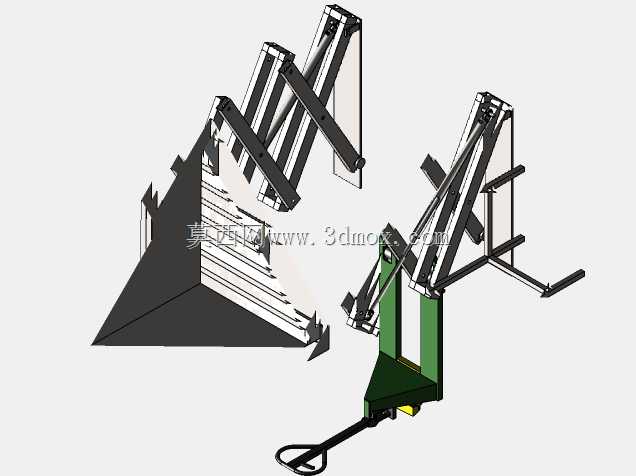

　　这套升降作业结构的设计初衷，是解决仓储、生产车间内托盘货物在不同高度工位间转运时的高度差适配问题，日常作业中，经常会遇到托盘货物需要从地面转运至输送线、货台或者不同层高的货架接驳位的场景，常规的固定高度货台无法适配多规格作业面的高度差，手动搬运车又无法完成举升动作，这套双剪叉的升降结构刚好填补了这类作业场景的设备空白。从结构布局来看，设备采用两组平行布置的剪叉臂组作为承载支撑，相比单组剪叉结构，双组平行布置的形式可以获得更大的升降行程，同时在承载大尺寸托盘货物时，台面的受力均匀性更好，不会出现单侧偏载导致的台面倾斜或者剪叉臂卡滞问题。剪叉臂的铰接点全部采用带衬套的销轴连接，在建模过程中对每个铰接位的配合间隙都做了预留，

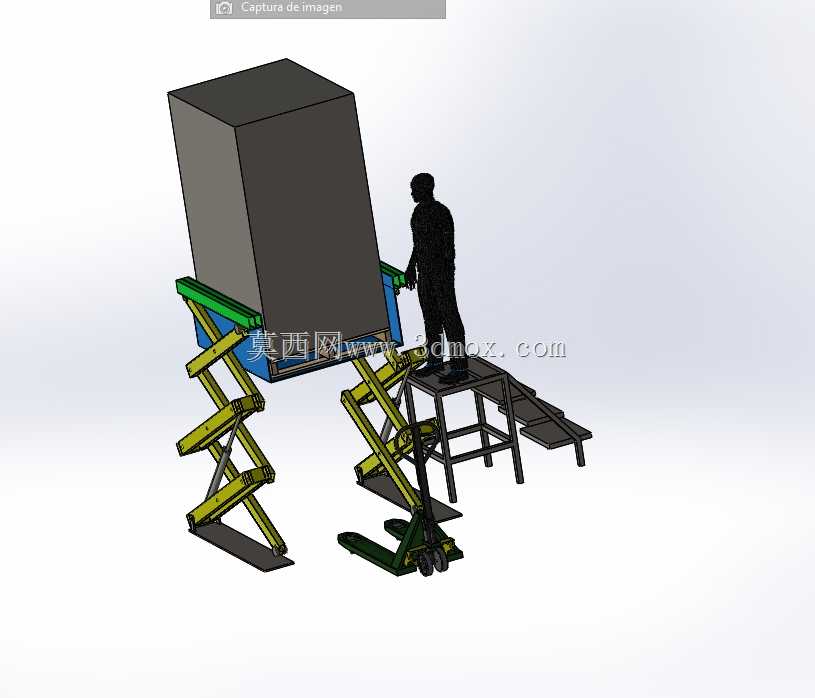

　　避免实际加工装配后出现运动干涉，臂体的截面选型是按照额定承载下的抗弯强度计算确定的，每段臂体的折弯角度、铰接孔的同轴度公差都在三维模型里做了装配校验，确保加工后不需要额外修配就能完成组装。台面部分采用框架式焊接结构，表面铺设防滑承载板，边缘设置了挡边结构，防止托盘在升降过程中出现滑移，台面的尺寸刚好适配标准工业托盘的摆放需求，同时预留了手动液压搬运车的叉取让位空间，当托盘需要从搬运车转移到升降台面上时，搬运车的叉臂可以直接伸入台面下方的让位空间，不需要额外的辅助吊装设备就能完成货物转移，这一细节设计是结合一线装卸作业的实际操作流程优化的，能够大幅减少货物转移的辅助作业时间。驱动部分采用集成式液压动力单元，布置在剪叉组的内侧空间，

　　不会额外占用设备的外部安装空间，液压管路的走向在三维建模时做了排布优化，避开了剪叉臂运动过程中的干涉区域，管路的固定点都设置在臂体的非运动干涉位，避免设备升降过程中管路被挤压或者磨损。设备的安装边界做了充分的下沉适配设计，当需要将设备安装在地面与作业面齐平的位置时，地坑的开挖尺寸可以直接参考模型的底部安装轮廓尺寸预留，底部框架的地脚安装孔位也在模型里做了明确的位置标注，安装时不需要额外做孔位适配。从作业适配性来看，这套升降结构可以适配仓储装卸线的货物接驳、生产工位的物料高度调整、货柜装卸时的高度补偿等多种场景，相比固定坡道，它不需要占用大量的地面空间，升降高度可以根据作业需求随时调整，在面对不同高度的运输车辆、不同层高的输送线时，

　　都能通过调整升降高度让台面与作业面保持齐平，减少人工搬抬货物的高度差，降低作业人员的劳动强度。建模过程中对整个升降行程的运动过程做了全程模拟，验证了剪叉臂从最低位到最高位的全行程内没有结构干涉，每个铰接点的转动角度都在衬套的允许偏转范围内，液压油缸的安装角度和伸缩行程也和剪叉臂的运动行程做了匹配校验，不会出现油缸伸出行程不足或者过顶的问题。设备最低位时的台面高度刚好和手动搬运车的承载面高度齐平，方便托盘直接推拉转移，最高位的举升高度覆盖了常规仓储作业和车间工位的常用高度区间，不需要额外增加增高座就能满足大部分作业需求。两侧的剪叉臂组之间设置了同步连接杆，确保两组剪叉臂在升降过程中保持同步，不会出现一侧升得快一侧升得慢导致台面卡滞的问题，同步杆的连接位置经过运动仿真优化，在整个升降行程内不会和其他结构产生碰撞。台面下方还设置了机械安全锁止位，当设备需要长时间停在某一高度作业时，可以通过机械锁止结构固定剪叉臂的位置，避免液压系统泄压导致台面意外下落，提升作业过程的安全性，这部分结构在模型里也做了详细的装配关系体现，方便后续做结构细化或者生产出图时直接提取相关尺寸。
