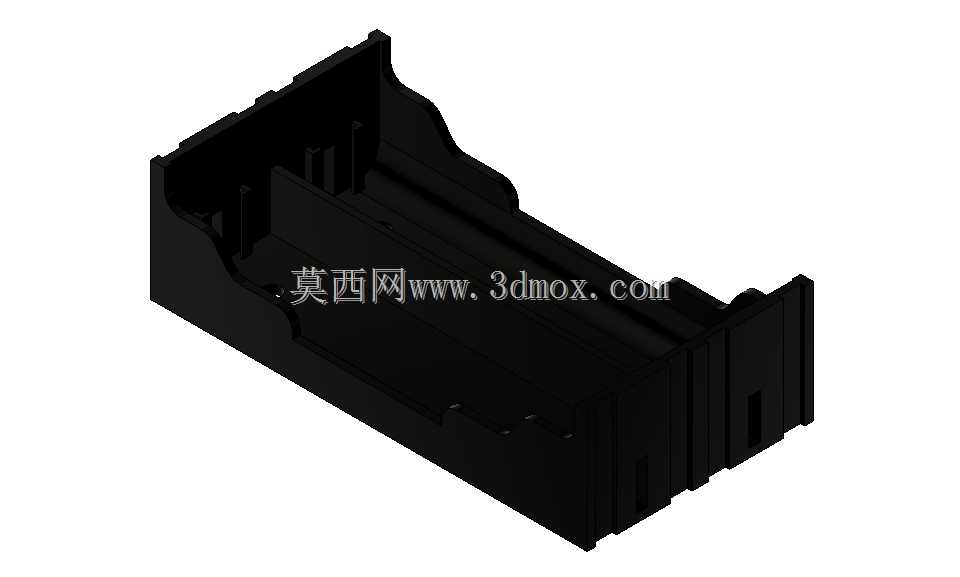

18650电池PC4开花固定支架结构

　　在便携储能、电动工具、消费类电子的电池包组装环节，单颗18650电芯的排布固定直接影响整组电池的抗震性能、散热效率与装配良率，这款PC4开花结构的电池固定支架，正是针对多串并联18650电芯组的仓内定位需求设计的注塑结构件。从实际使用场景来看，这类支架常应用在手持电动工具的电池包、小型户外储能电源的电芯仓、定制化锂电池组的内部支撑结构中，替代传统的青稞纸隔离、点胶固定工艺，能大幅提升电芯组装的一致性，降低批量组装时的对位偏差问题。

　　从结构设计逻辑来看，这款支架采用了开花式的弹性卡接结构，区别于常规的全包裹式电池座，侧壁的开槽开花设计能在电芯装入时提供适度的弹性变形量，既可以保证电芯插入时的顺畅度，避免硬压入导致的电芯外皮刮损，又能在电芯到位后通过塑胶自身的回弹力抱紧电芯侧壁，限制电芯在径向的窜动。支架内部设置了多道纵向的加强筋，一方面沿电芯轴向排布的筋条可以减少支架与电芯外皮的接触面积，预留出电芯工作时的散热间隙，避免电芯充放电过程中热量在接触面堆积；另一方面筋条的凸起高度经过精确计算，能在相邻电芯之间形成固定的隔离间距，防止多颗电芯排布时出现外皮摩擦破损导致的短路风险。

　　在安装边界的设计上，支架的外形轮廓完全适配常规18650电芯的排布间距，单槽位的内径尺寸匹配18650电芯的标准外径公差，开花结构的开口深度经过反复验证，既能保证卡接后的抱紧力满足1米跌落测试的电芯不位移要求，又不会因为抱紧力过大导致电芯外壳受挤压变形。支架两端设置了定位卡扣与限位挡边，在多组支架拼接使用时，可以通过端部的卡扣结构实现快速拼接对位，不需要额外的治具就能保证整排电芯的同轴度，适配不同串数的电池包组装需求；外侧的挡边结构可以卡在电池仓的内壁卡槽内，限制整个支架组在电池仓内的前后窜动，不需要额外打胶就能实现整体固定。

　　从功能特性上看，这款支架的开花结构设计还兼顾了组装效率的提升，传统封闭式电池座在电芯插入时需要严格对准垂直度，稍有倾斜就会出现卡滞，而开花式的开口端做了导向倒角，电芯插入时即使存在小角度的倾斜，也能顺着倒角滑入卡槽内，大幅降低流水线作业的操作难度，提升单工位的组装速度。同时，支架底部预留了镍带走线的凹槽，在完成电芯排布后，连接镍带可以顺着凹槽排布，避免镍带被支架挤压导致的虚焊或者外皮割破问题，凹槽的深度刚好匹配常规镍带的厚度，不会因为镍带凸起导致后续盖板装配出现间隙。

　　在实际选型适配时，需要注意这款支架的安装空间要求，单颗支架占用的仓内空间要考虑开花结构的弹性变形余量，仓体内壁与支架外侧的间隙不能过小，否则会限制开花结构的弹性张开，导致电芯插入阻力过大；同时支架的材质选用耐温的工程塑胶，能适配电池包工作时的温度变化范围，不会因为长期高温出现结构变形导致卡接力下降。针对不同的电池包排布方案，这款支架可以通过端部的拼接结构实现横向、纵向的组合排布，不需要重新开模就能适配不同容量的电池包设计，大幅降低衍生型号的开发成本。

　　很多结构工程师在设计电池仓时容易忽略支架与电芯的配合公差，要么卡接过松导致运输过程中电芯移位，要么卡接过紧导致组装时压伤电芯，这款开花结构的设计刚好平衡了装配便利性与固定可靠性，通过开槽的长度、宽度调整弹性变形量，不需要过高的注塑精度就能实现稳定的卡接力，对注塑生产的公差容忍度更高，能有效降低批量生产时的不良率。另外，支架上的减重槽设计在保证结构强度的前提下减少了塑胶用料，既降低了单件的生产成本，也减轻了整个电池包的自重，符合便携类电子产品的轻量化设计需求。
