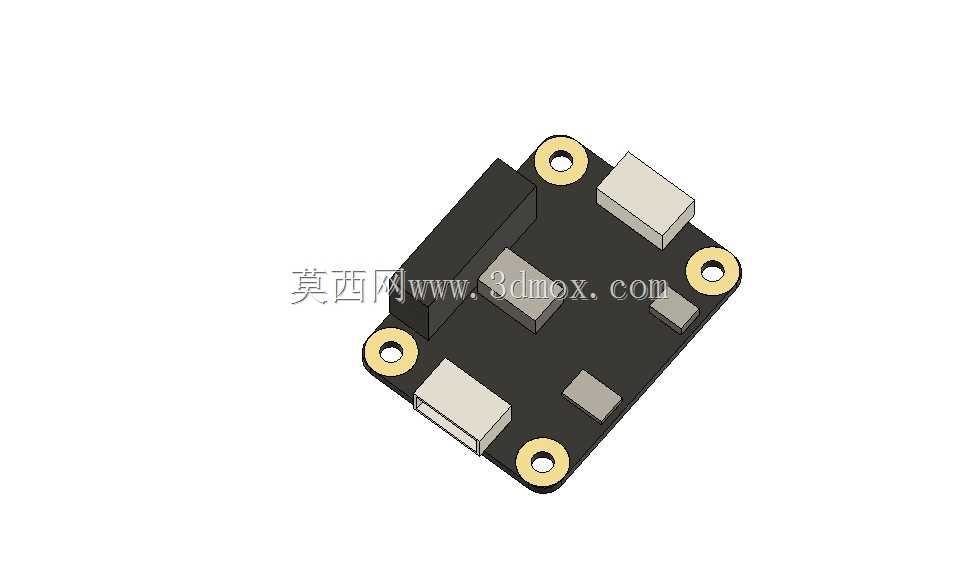

在移动机器人自主导航、工业现场信号采集、无人设备方位探测这类场景里,模拟信号的传输隔离一直是容易被忽略但直接影响系统稳定性的环节——现场动力线缆的电磁干扰、不同模块间的地电位差,很容易让微弱的模拟测向信号出现漂移、杂波,甚至直接导致后端采样数据失真,这类集成模拟隔离功能的测向传感模块,就是为解决这类实际工程痛点设计的。从结构设计的角度看,这个模块的整体布局完全围绕板载功能器件的排布逻辑展开,基板采用方形板式结构,四个角位设置了带金属衬套的安装孔,安装孔的位置避开了板上所有凸起的功能器件,不管是用铜柱螺接固定在机器人的主控仓内,还是通过绝缘垫片安装在金属机架上,都不会出现器件与安装面干涉的问题,
金属衬套的设计也能避免反复拆装时螺丝挤压造成基板板材开裂,提升长期使用的结构可靠性。板上的器件排布做了明确的功能分区,两个体积较大的接插件分别布置在基板相邻的侧边,分别对应模拟信号输入与隔离后信号输出的走线方向,实际接线时可以顺着线缆走向布线,减少线缆弯折半径,避免接插件处出现应力集中导致的焊点脱焊;隔离功能相关的核心器件布置在基板中部区域,和输入输出接插件之间预留了足够的爬电距离,满足模拟信号隔离的电气安全要求,板上的小型贴片器件都围绕核心器件紧凑排布,在保证电气间隙的前提下尽可能压缩整体板面尺寸,适配机器人内部有限的安装空间。做这类模块的三维建模时,首先要确认所有器件的实际占位高度,不同功能器件的凸起高度差异较大,
建模时不能只绘制基板的平面轮廓,要把每个器件的实际外形、高度、安装位置都精准还原,尤其是四个安装孔的相对位置公差要控制在合理范围内,不然实际加工装配时会出现孔位对不上的问题;安装孔的衬套厚度也要和实际器件参数匹配,避免螺丝锁附时衬套突出高度过高,顶到上层安装的其他板卡。从实际使用的角度看,这个模块不需要额外做复杂的防护外壳,本身板式结构就可以直接安装在机器人内部的控制舱内,安装时要注意让信号输入侧靠近测向天线的信号输出端,缩短模拟小信号的传输路径,减少信号传输过程中的干扰耦合,输出侧靠近主控板的采样端口,让隔离后的干净信号直接进入采样电路,最大程度发挥隔离模块的性能。模块的整体厚度控制得比较薄,
就算在机器人内部多层板卡堆叠安装的场景下,也不会占用过多的垂直安装空间,板上器件的最高凸起位置都做了圆角处理,不会在装配时刮伤相邻的线缆绝缘层。在工业现场的移动测向机器人应用里,这类模块往往要跟着机器人在复杂电磁环境下长时间运行,结构设计上除了满足安装固定的需求,还要考虑器件的受力情况,所有较重的器件都布置在靠近安装孔的位置,减少机器人移动过程中震动带来的基板形变,避免焊点因为长期应力出现虚焊断裂的问题;建模过程中还要考虑生产环节的可制造性,器件之间的间距要满足SMT贴片加工的工艺要求,不能出现器件间距过小导致贴装头无法作业的问题,安装孔到板边的距离也要符合板材加工的工艺要求,避免冲压加工时出现基板边缘崩裂的情况。很多刚接触机器人传感模块设计的工程师,往往只关注电路原理的正确性,忽略结构布局对实际使用性能的影响,比如把安装孔布置在器件正下方,或者接插件位置不合理导致接线后线缆弯折过度,这些问题在三维建模阶段通过虚拟装配就能提前发现,避免后期打样后出现装配问题反复改板,拉长项目开发周期。这个模块的结构设计没有多余的冗余结构,每一处布局都对应实际使用的需求,不管是安装孔的位置、器件的排布还是接插件的朝向,都是从实际装配、使用、维护的角度出发做的考量,能够很好适配移动测向机器人、小型无人探测设备、工业现场信号采集节点这类对安装空间、抗干扰性能有要求的应用场景。
