浸入式水质浊度检测传感组件结构设计

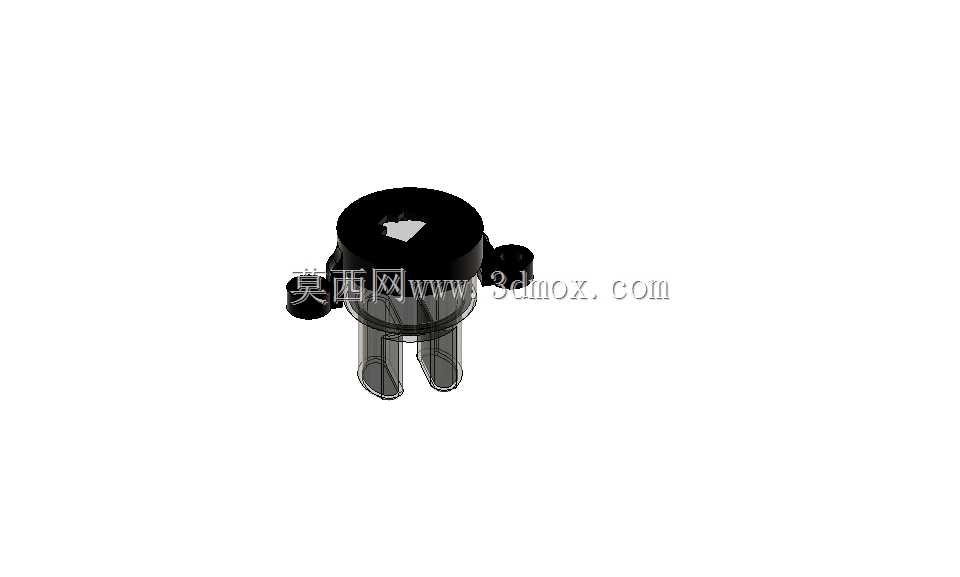

　　在市政供水末端水质监测、商用净水设备出水浊度采集、工业循环水悬浮物浓度在线检测、水产养殖水体浑浊度实时监控这些场景里，这类浊度传感组件是整套检测系统里直接接触被测流体的核心前端部件，它的结构设计合理性直接决定了检测数据的稳定性，也影响着整套监测设备的长期运维周期。从结构设计逻辑来看，这款传感组件采用了光电对射式的检测原理，上部的黑色壳体内部预留了红外发射管与接收管的安装腔位，两个侧置的出线接头分别对应发射端与接收端的供电及信号走线，接头处做了阶梯式的卡扣结构，装配时可以直接和设备的走线护套卡接，不需要额外打胶就能达到IP65级别的防护效果，避免流体顺着线缆缝隙渗入壳体内部腐蚀电路元件。下部的双叉式探测臂是直接浸入被测水体的部分，

　　两个臂体之间预留了固定宽度的检测光程间隙，这个间隙的尺寸公差控制在±0.1mm以内，因为光程长度直接和浊度检测的线性区间挂钩，间隙过大会导致低浊度场景下接收光强过弱、数据跳变大，间隙过小则会让高浊度场景下的检测量程不足，无法覆盖污水、养殖水这类高悬浮物浓度的检测需求。探测臂的外壁做了圆弧过渡处理，没有直角积污死角，长期浸入流体中时，水中的泥沙、生物黏泥不容易在臂体表面附着，就算有少量杂质附着，日常运维时只需要用软布擦拭探测臂的透光端面就能完成清洁，不需要拆解整个组件。安装边界方面，这款传感组件的上部壳体设计了标准的外螺纹安装位，可以直接拧装在净水设备的水路管段、监测水箱的侧壁预留孔位上，安装时只需要在螺纹处加装适配的橡胶密封圈，

　　就能保证安装位置的水密性，不需要额外设计定制的安装法兰，适配市面上绝大多数常规水质监测设备的预留安装尺寸。组件上部的顶面预留了校准定位槽，现场校准时只需要把标准浊度校准块卡在定位槽上，就能保证校准块和内部光轴的同轴度，不需要反复调整校准位置，能大幅缩短现场校准的作业时间。从实际使用的工况适配角度，这款组件的探测臂采用了半透明的耐水工程塑料材质，既可以保证红外检测光线的穿透率，又能耐受常规水体里的弱酸碱腐蚀，在市政供水、民用净水、水产养殖这类常规水质场景下，长期浸泡不会出现材质溶胀、透光率下降的问题。设计时还特意在壳体内部预留了温度补偿元件的安装位，因为水体温度变化会影响红外光线的传播效率，预留的安装位刚好处于检测光程的旁侧，

　　能准确采集检测区域的实时水温，配合后端电路做温度补偿，让不同水温下的浊度检测数据偏差控制在允许范围内。走线接头的位置做了偏心设计，安装在狭窄的管段空间里时，线缆可以顺着管壁走向排布，不会和周边的管路、阀体产生干涉，就算是在紧凑的商用净水机内部水路里，也不需要额外预留过大的安装操作空间。探测臂的根部做了加强筋结构，因为组件安装或者清洁时，操作人员可能会碰到探测臂，加强筋结构可以提升臂体和上部壳体的连接强度，避免外力导致臂体断裂、光程偏移，日常拆装维护时不需要刻意控制手部力度，降低了运维过程中损坏组件的概率。
