DHT22温湿度传感模块结构设计

　　在小型环境监测装置、创客类机器人开发、工业现场点位温湿度采集的场景里，这类集成式温湿度传感模块的结构适配性，往往决定了整机组装的效率与长期运行的可靠性。不同于散件式的传感元件需要自行设计外围电路与固定结构，该模块将传感核心、信号处理电路、接插接口全部整合在一块成型的PCB载板上，载板边缘做了圆角过渡处理，避免组装过程中剐蹭导线或者操作人员手部，也能减少在狭小安装空间内与周边结构件的卡滞风险。

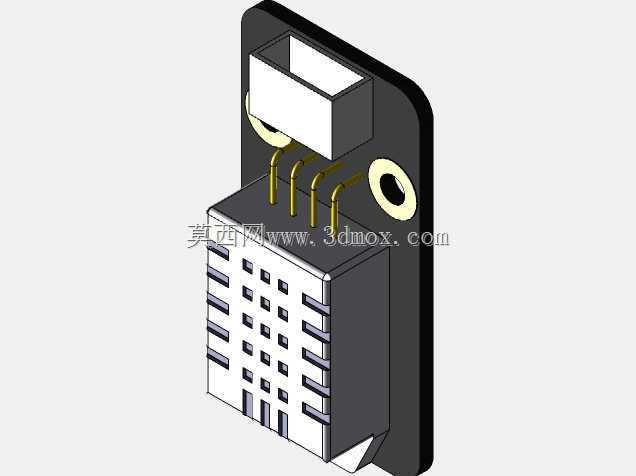

　　从功能实现的角度看，模块上方的栅格状塑壳是温湿度敏感元件的防护结构，栅格的开孔尺寸经过匹配设计，既能够保证外部空气顺畅流通到内部敏感元件表面，确保检测数据的响应速度与准确性，又能阻挡大颗粒灰尘、飞溅的细小杂物直接接触敏感元件，降低日常使用过程中元件被污染损坏的概率。栅格外壳与下方PCB载板的配合采用卡扣式定位，不需要额外打胶或者螺丝固定，装配工序简单，后期如果需要检修传感元件也可以快速拆卸，不会破坏载板上的电路走线。

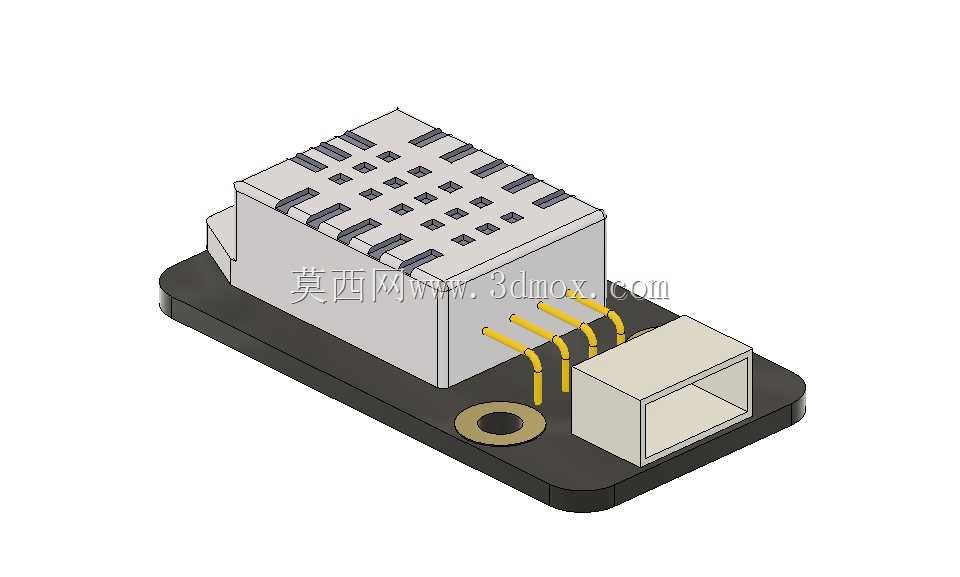

　　载板上预留的单孔安装位是结构设计里很实用的细节，这个安装孔的位置避开了板上的所有电路走线与焊盘，孔径匹配常用的M3规格螺丝，安装时既可以通过这个孔将模块直接锁附在设备的内壁安装柱上，也可以配合铜柱实现架空安装，减少设备本体运行时的振动传递到传感元件上，避免振动导致的检测数值漂移。载板一侧的卧式接插件采用标准的2.54mm间距针座，接口方向平行于载板平面，这种布局的好处是当模块贴装在设备内壁时，外接的通讯导线可以顺着壁面走线，不需要弯折90度，既节省了垂直方向的安装空间，也能避免导线根部反复弯折出现断线的问题。

　　从安装边界来看，模块整体的长宽尺寸控制在极小的范围内，载板厚度加上上方传感塑壳的总高度，能够适配绝大多数小型智能设备内部的局促安装空间，不需要为了容纳传感模块额外加大设备的外壳尺寸。四个引出的弯针将传感塑壳的引脚与载板电路连通，弯针的折弯半径经过优化，既保证了焊接后的结构强度，不会因为轻微的外力就出现引脚脱焊，也不会因为折弯半径过小导致引脚内部金属断裂，提升了模块在运输、组装过程中的抗损能力。

　　在实际选型应用中，这类模块不需要额外设计复杂的防护结构，只需要在设备外壳对应栅格的位置预留通气孔，就能保证检测精度，同时载板的安装孔位兼容多种固定方式，不管是螺丝锁附、双面胶粘贴还是卡槽卡装都能实现可靠固定，对于结构设计人员来说，可以大幅缩短传感部分的结构开发周期，不需要从零开始设计传感元件的固定、防护、走线结构，直接将该模块作为标准件纳入整机的结构布局中即可。接插件的引脚定义遵循通用的单总线通讯标准，接线时只需要对应电源、地、信号三个引脚就能完成通讯连接，不需要额外配置信号转换电路，进一步降低了硬件电路与结构布局的匹配难度。

　　模块上的所有外露金属部件都做了防氧化处理，在常规的温湿度工作环境下不会轻易出现锈蚀问题，接插件的接触片采用弹性铜材，多次插拔后依然能保持可靠的接触压力，避免因为接触不良导致的信号中断。传感塑壳的材质选用耐温的工程塑料，在模块自身电路发热或者周边环境温度处于正常工作区间时，不会出现塑料变形、释放挥发性物质的问题，既保证了结构的长期稳定性，也不会因为塑料挥发物附着在敏感元件表面影响检测精度。
