商用双门立式冷藏存储柜配套周转筐设计

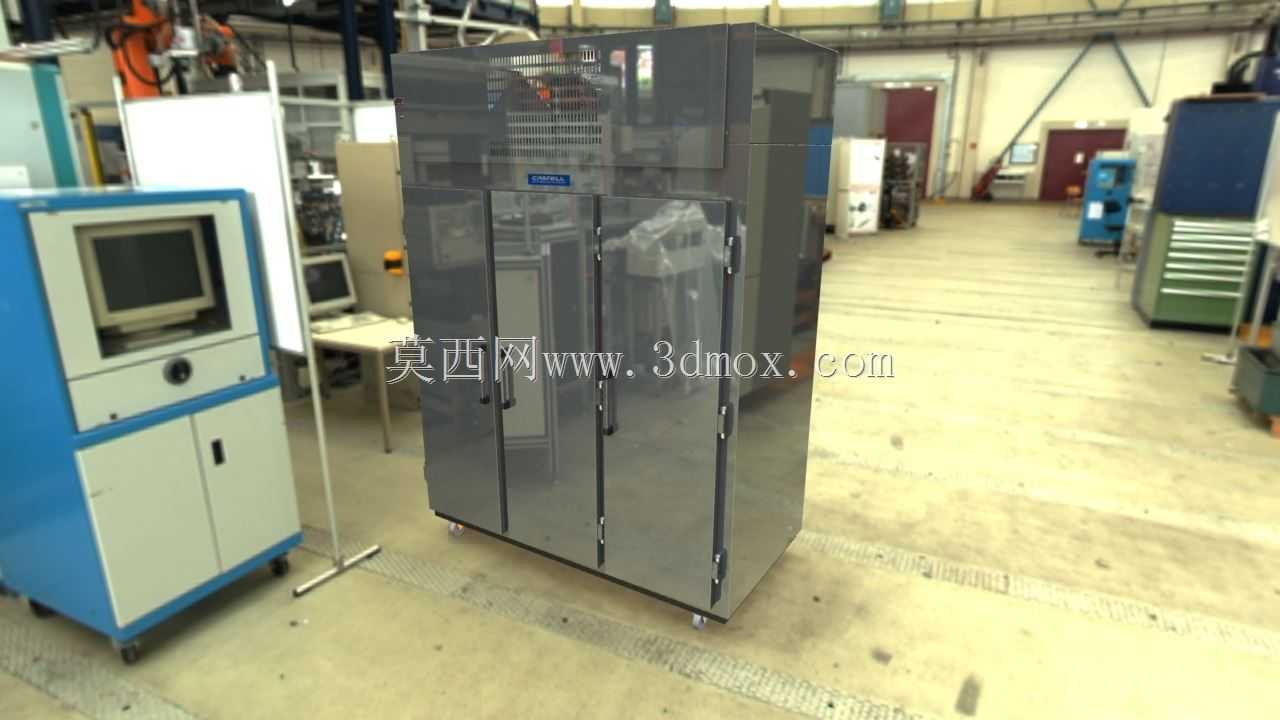

　　本次呈现的三维结构，核心面向餐饮后厨、食材配送中心、中央厨房等需要批量低温存储食材的场景，整套结构包含立式双门冷藏柜体与配套堆叠式塑料周转筐两部分，完全匹配商用场景下高频存取、批量备货的实际使用需求。从实际使用逻辑来看，这类立式冷藏设备常布置在后厨粗加工区与备餐区的衔接位置，周边需要预留至少1.2米的开门操作空间，避免柜门开启后遮挡通行通道，同时柜体背部需要预留80-100mm的散热间隙，不能紧贴墙面安装，防止制冷机组散热不畅导致能耗升高、制冷效率下降。柜体采用立式双开门结构设计，单扇门配备竖向长拉手，门体与柜体之间设置整圈磁吸密封胶条，能够在柜门关闭时实现可靠密封，减少冷量泄漏，柜门下方配置万向脚轮，其中两个脚轮带刹车锁定结构，

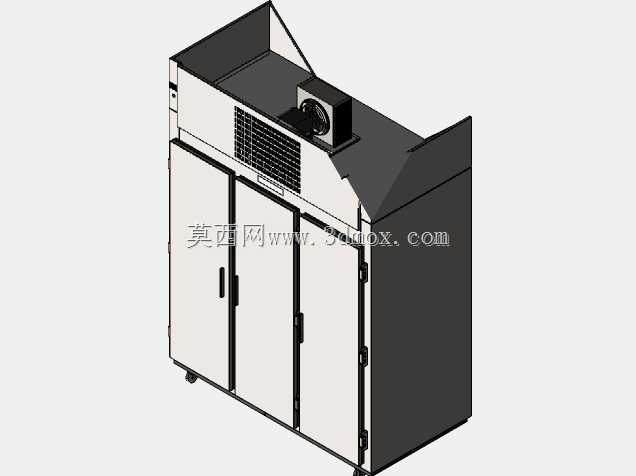

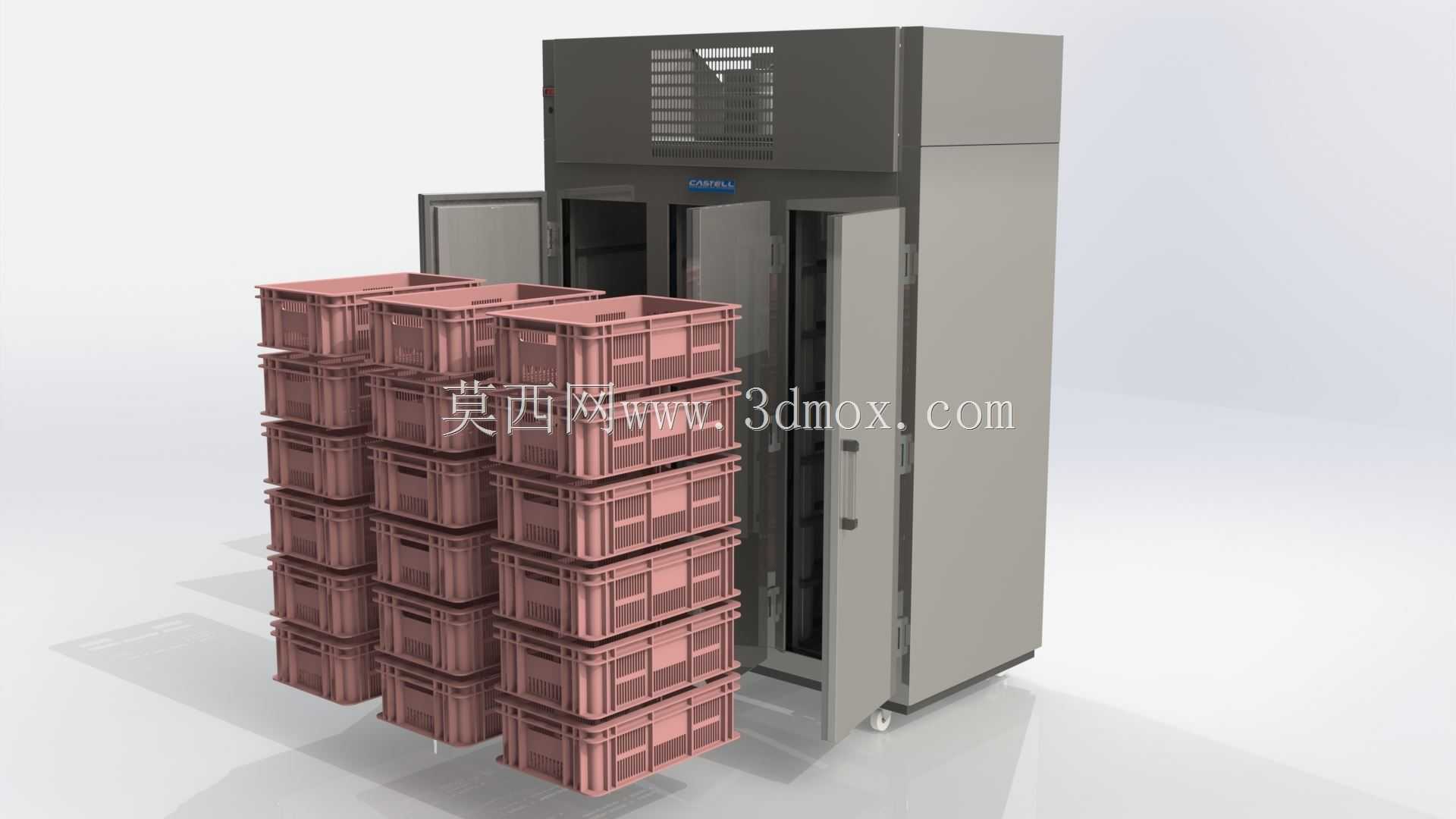

　　既方便设备整体移位清洁地面，也能在定位后锁定避免滑动。柜体顶部集成制冷压缩机组与通风散热格栅，内部设置多道可调节搁条，用户可以根据存储物料的高度灵活调整层架位置，适配不同尺寸的食材包装。配套的周转筐采用网格镂空结构设计，筐体四周与底部均设置加强筋，既能够保证冷气流在筐体之间顺畅流通，让筐内存储的食材快速均匀降温，也能提升筐体的结构强度，满载食材堆叠时不会出现侧壁变形、底部塌陷的问题。周转筐的堆叠定位结构做了专门优化，上下筐堆叠时，上层筐的底部凸筋会嵌入下层筐的顶部凹槽内，堆叠6-7层时也不会出现滑移倾倒的问题，完全匹配冷藏柜内部的竖向存储高度，能够最大化利用柜内的竖向存储空间。从建模逻辑来看，整套结构优先还原了实际生产中的装配关系，

　　柜体的门板铰链位置、脚轮安装位、制冷机组的外轮廓尺寸都按照实际商用冷柜的通用规格做了还原，周转筐的脱模斜度、加强筋厚度、圆角过渡都符合注塑件的生产工艺要求，没有出现结构干涉、壁厚突变等不符合生产实际的问题。在外形尺寸的边界处理上，柜体整体宽度控制在1.4米以内，深度控制在0.8米左右，高度控制在2.1米上下，这个尺寸边界既能够保证内部存储容积满足单日食材备货需求，也能适配大多数商用厨房的门洞尺寸与通道宽度，不需要对现场空间做额外改造就能进场安装。周转筐的外尺寸统一为600mm*400mm的通用物流规格，除了适配这款冷藏柜使用之外，也能和现有商用配送体系里的标准货架、配送车、分拣台匹配，不需要单独定制配套的物流载具。

　　从功能设计的细节来看，柜体的门体开启角度可以达到120度以上，方便整筐食材直接存取，不需要额外倾斜周转筐就能顺利放入或取出，减少操作人员的搬运负担；柜内的冷风循环风道隐藏在柜体背部与侧壁位置，不会被周转筐遮挡，能够保证柜内各个位置的温度差控制在2℃以内，避免出现局部温度过高导致食材变质的问题。周转筐的边缘做了圆弧过渡处理，没有尖锐棱角，操作人员在搬运、堆叠过程中不会被划伤，筐体两侧设置内嵌式把手，把手位置做了防滑纹理处理，即使手上沾有水渍或油污也能稳定抓持。整套结构的建模过程中，对各个配合间隙做了严谨校核，比如柜门关闭时与柜体门框的间隙控制在2mm以内，保证密封胶条的压缩量在合理范围内，既不会因为间隙过大导致冷量泄漏，也不会因为间隙过小导致柜门开关卡滞；周转筐与柜体内壁的间隙控制在30mm左右，既不会因为间隙过小导致放取筐体时剐蹭柜体内壁，也不会因为间隙过大浪费柜内存储空间。对于结构设计从业者来说，这套模型可以作为商用冷链存储设备设计的参考基准，尤其是周转筐与柜体的尺寸匹配逻辑、堆叠存储的空间利用率优化思路，都可以直接复用在同类型的商用存储设备设计中；对于设备选型人员来说，通过模型可以直观判断设备的占地尺寸、开门操作空间、存储容量是否符合自身场地的使用需求，提前规划设备布置位置与配套物流载具的选型。
