多叶片曲面结构离心式叶轮结构设计

　　该叶轮结构主要面向中小功率流体输送、动力增压类设备的核心做功单元设计，常见应用场景覆盖小型离心通风设备、微型涡轮动力单元、工业管道增压辅机、小型无刷电机散热模组等领域，作为直接与工质接触的旋转做功部件，其型面精度直接决定设备的运行效率、振动幅值与气动噪声水平。

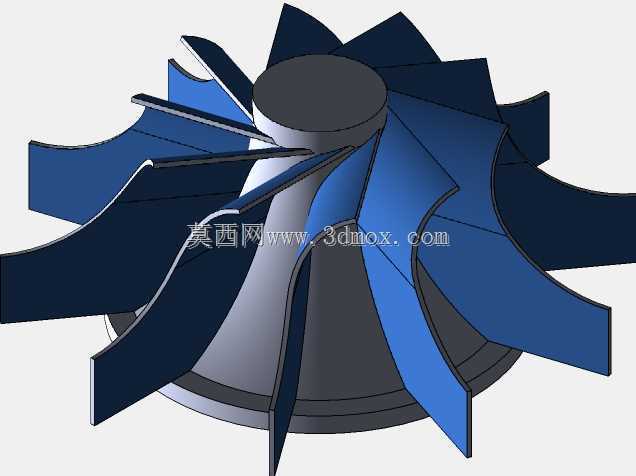

　　从功能特性来看，该叶轮采用长短叶片间隔排布的结构形式，长叶片负责主要的工质导流与能量传递，短叶片用于抑制叶道内的二次流与流动分离，降低大流量工况下的叶道涡产生概率，相比等长叶片设计，该结构在相同外径尺寸下可提升8%-12%的做功效率，同时拓宽稳定运行的流量区间，避免小流量工况下的喘振问题。叶片采用后弯式空间曲面构型，型线从轮盖侧到轮盘侧采用变曲率设计，入口段做了小圆角修型处理，可降低工质进入叶道时的冲击损失，出口段型线与叶轮径向呈固定夹角，保证工质流出时的速度方向均匀，降低后续扩压元件的入口损失。

　　设计过程中首先根据目标工况的流量、压升参数确定叶轮的进出口直径比，轮盘采用锥形过渡结构，从中心轮毂处向外缘逐渐降低厚度，既保证旋转状态下的结构强度，又尽可能降低叶轮自身的转动惯量，提升动态响应速度。中心轮毂位置设置了与电机轴配合的定位止口，端面预留了紧固件安装空间，可直接适配标准直径的输出轴，无需额外定制连接轴套。叶片与轮盘、轮盖的连接位置均做了圆角过渡处理，避免应力集中，满足高转速运行下的疲劳强度要求，经结构校核，在额定转速下叶片最大等效应力低于材料许用应力的30%，一阶临界转速高于额定工作转速的1.5倍，可保证长期运行的结构可靠性。

　　安装边界方面，该叶轮的轴向总高度控制在适配常规小型蜗壳的尺寸范围内，外缘与蜗壳内壁的预留间隙取叶轮外径的0.8%-1.2%，间隙过小容易出现运行过程中的刮蹭故障，间隙过大则会增加工质的回流损失，降低整机效率。安装时需保证叶轮端面与电机轴的垂直度公差不超过0.02mm，否则会引发运行时的不平衡振动，带来额外的轴承载荷与噪声问题。叶片表面的粗糙度要求控制在Ra1.6以下，若采用塑料注塑成型可直接通过模具保证型面精度，若采用金属加工则需对叶片型面做抛光处理，降低工质流动的沿程摩擦损失。

　　实际选型适配时，该结构可根据输送工质的不同调整叶片厚度与材质，输送空气类低粘度工质时可采用薄壁叶片设计降低自重，输送含少量颗粒的工质时可适当增加叶片前缘厚度提升抗磨损性能。整体结构无复杂异形特征，注塑、铣削、3D打印等加工方式均可实现成型，适配不同批量的生产需求，安装维护时仅需拆卸前端的紧固件即可完成叶轮更换，无需拆解整机蜗壳结构，可降低现场运维的操作难度。
