钛合金轻量化镂空轮式支撑端盖结构

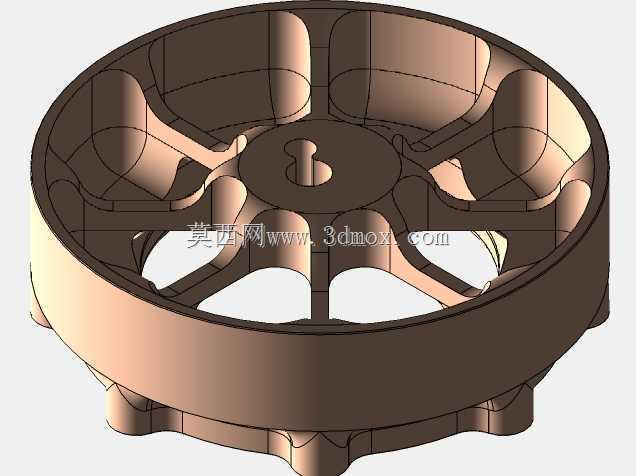

　　该零件属于回转类承力端盖，整体采用盘式轮廓与放射状加强筋结合的构型，材料指向钛合金，适合在质量控制严格、同时需要保持结构刚度的装备中使用。从外观上看，零件外缘为连续环形壁，内部并非实心封闭，而是通过多组弯曲筋板将中心轮毂与外圈连接起来，筋板之间形成大面积镂空窗口。这样的处理不是单纯追求造型，而是在有限包络空间内平衡刚度、重量和加工可达性。

　　中心区域设置带键槽的轴孔结构，用于与转轴或定位轴形成周向约束。键槽位置偏置于轮毂一侧，能够传递扭矩，避免端盖在运行过程中与配合轴发生相对转动。轮毂周围的筋板走向并非简单直线放射，而是根据载荷扩散路径做了弧形过渡，使中心受力能够较平顺地传递至外圈环壁。筋板与环壁、轮毂交接处均保留圆角，可降低应力集中，尤其适合钛合金材料在振动和交变载荷下长期工作。

　　外圈侧壁具有一定轴向高度，形成类似浅杯状的包容边界。侧壁既可以提高零件的抗弯截面惯性矩，也能为相邻部件提供轴向定位面。底部外缘分布有若干凸起支脚或安装耳，这些结构可用于支承、定位或与其他零件形成限位配合。支脚之间的缺口并非随意开设，它们能够避让装配空间，也可作为流体、碎屑或冷却空气通过的通道。

　　在实际设备中，这类结构可用于小型旋转装置的端部支承、风机叶轮侧盖、轻量化轮辋连接件、传动系统防护端盘等场景。若布置在旋转部件附近，镂空窗口能够降低转动惯量，使设备启动和停止响应更快；若作为固定端盖使用，镂空区域则有利于减重、散热和观察内部配合状态。钛合金材料本身比强度较高，在航空航天辅助机构、高速试验设备、医疗康复机械以及高性能移动装备中，这类轻量化盘件具有较高应用价值。

　　建模时需要重点控制回转基准、筋板厚度和相邻曲面的连续性。外圈可通过旋转特征建立主体轮廓，再利用拉伸或切除方式形成窗口；内部筋板适合采用曲面引导、放样或加强筋特征完成，以保证筋板在高度方向上的拔模和过渡。中心键槽需按照轴系配合要求约束宽度、深度和对称度，不能只按视觉形状绘制。底部支脚与环壁连接处应关注局部壁厚，避免出现突变厚壁导致热处理或数控加工后变形。

　　从安装边界看，零件的最大外轮廓由圆盘直径决定，轴向占用空间则由杯体高度和支脚凸起共同确定。装配时中心孔与轴形成径向定位，端面可承担轴向贴合，键槽承担扭矩传递；外圈支脚则需要与配合件的凹槽或支撑面逐一核对。镂空窗口虽然减轻了质量，但也会降低局部封闭性，因此在粉尘、泥浆或强腐蚀环境中使用时，应配合防护罩或密封件；在通风散热场景中，这些窗口反而可以成为有利结构。

　　结构设计的核心思路，是在圆盘端盖原本较厚重的材料区域中去除低贡献材料，把金属保留在载荷传递路径上。环形外缘承担周向刚度和安装边界，中心轮毂承担轴系配合，放射筋承担桥梁作用，镂空区负责减重与通道功能。各部分之间通过圆角、渐变壁厚和连续曲面衔接，使零件既具备明确的机械功能，也满足钛合金轻量化构件对结构效率的要求。
