放射加强筋轮盘式承载端盖结构

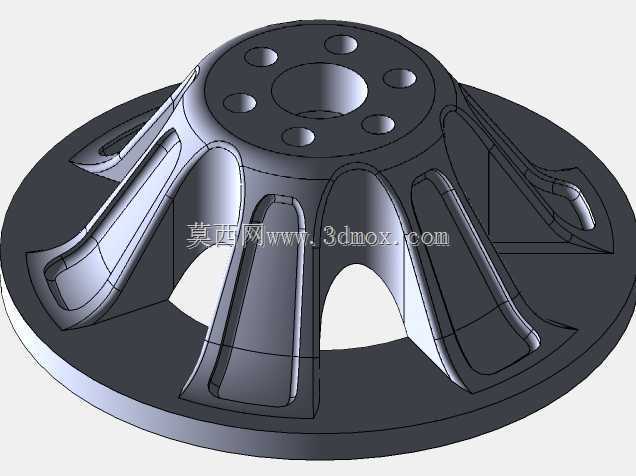

　　这类带放射状加强筋的盘形回转件，在中小型回转设备、叶轮端座、轮毂支撑以及传动端盖场景里十分常见，建模时最先要处理的不是曲面外观，而是安装边界和受力路径的匹配。盘体底部是整圈平整的环形法兰边，法兰端面承担贴合安装面的作用，所有连接预紧力都通过这个环面传递，因此建模阶段要保证法兰底面全程共面，不能随筋条曲面出现局部翘曲，否则实际装配后会出现贴合间隙，运转时产生附加振动。

　　从受力逻辑看，中心区域是载荷输入的核心位置，顶部凸台开设中心通孔，周围均布多组小孔，既可以作为螺栓穿装孔，也可根据装配需求作为定位销孔。中心凸台的壁厚要明显大于外缘盘体，因为轴系传递过来的扭矩、径向跳动载荷最先作用在中心座位置，壁厚不足会在长期交变载荷下出现孔位失圆。从中心座向外延伸出八根左右的放射形加强筋，筋条并非简单直板结构，而是采用带弧度的流线型截面，筋体从中心高位向外逐渐降低，最终和底部法兰盘顺滑过渡。这种布置的好处很直接：在不显著增加整体重量的前提下，把中心座承受的载荷均匀分散到整个外缘法兰，避免盘体平面出现应力集中。筋条之间预留大面积镂空区域，一方面大幅削减铸件整体重量，降低回转时的转动惯量，另一方面给装配操作留出扳手空间，拆装中心紧固件时工具可以直接从镂空区域伸入，不需要额外避让实体结构。

　　实际选型和结构校核时，要先确认安装边界尺寸：底部法兰的外圆直径决定了该件能够适配的安装基座范围，法兰端面上如果需要开设连接孔，孔位分布圆要和对接端的螺柱位置完全对应；中心通孔的直径要和配合轴径或者轴套外径匹配，孔的配合公差根据使用场景选过渡配合或者间隙配合，若作为旋转轮盘使用，中心孔还要考虑键槽或者锁紧螺纹的附加结构。顶部凸台的高度决定了中心轴承或者锁紧螺母的容纳空间，凸台外径不能过大，避免和周边相邻零部件发生运动干涉。

　　建模过程中这类结构最适合用旋转特征先做出基础盘坯，先绘制过回转轴线的截面草图，把中心凸台、底部法兰、盘体基础壁厚的轮廓一次旋转成型，之后再绘制单根加强筋的截面轮廓，利用拉伸或者凸台命令生成第一根筋体，筋条和盘体、中心凸台、法兰交接的位置全部添加铸造圆角，避免直角交汇造成应力集中。完成单根筋后通过圆周阵列，按照均布角度阵列所有筋条，最后再切除中心孔和周边的安装小孔。镂空区域的边缘也要做倒角或者圆角处理，既符合铸造工艺的拔模要求，也避免操作人员搬运时被锐边划伤。

　　如果采用铸造成型，筋条的壁厚要尽量保持均匀，避免局部壁厚过大产生铸造缩孔，筋和盘壁交接的位置要设置工艺圆角，拔模方向沿回转轴线方向预留拔模斜度，方便模具起模。如果是采用机加工方式从整块坯料加工，镂空区域可以通过铣削加工成型，此时加强筋的侧壁厚度要满足铣刀的进刀要求，不能出现刀具无法到达的狭窄死角。

　　装配时该件的法兰端面要和对接基座表面清洁贴合，连接螺栓按照对角顺序分次拧紧，保证盘体受力均匀；中心孔和轴件装配前要确认配合面的粗糙度，旋转工况下还要做动平衡校验，由于盘体上的镂空和筋条是完全圆周均布的，本身先天具备良好的对称平衡性，只需要去除少量加工余量就能满足较高转速的使用要求。日常维护中可以通过镂空位置直接观察内部轴系、密封件的磨损情况，不需要完全拆解端盖就能做初步检查，在风机、小型叶轮传动、非标回转工作台的端支撑结构里，这种轻量化筋条盘的结构实用性很强。
