直插式5mm蓝色发光二极管结构设计

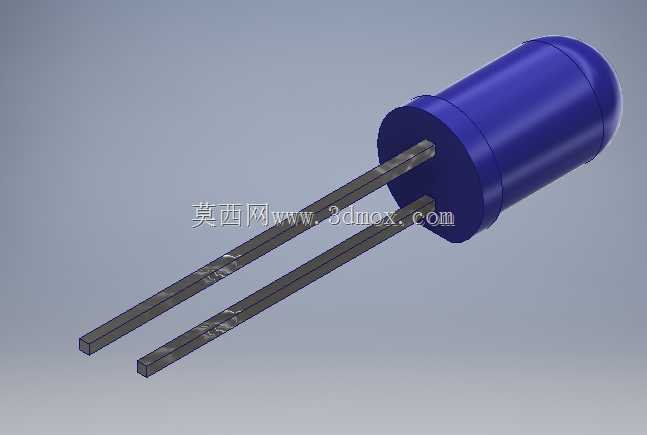

　　直插式5mm蓝色发光二极管是电子电路中极为常用的光指示与信号输出器件，在各类工业控制设备、消费电子、仪器仪表的面板状态指示、信号反馈回路中都有极高的应用占比。这类器件的设计首先要兼顾PCB插装的工艺适配性，两根平行引出的引脚采用标准间距设计，适配常规2.54mm网格的PCB通孔焊盘，插装时可直接匹配波峰焊、手工焊的工艺要求，引脚长度预留了足够的弯脚余量，既可以在直插焊接后保留合适的引脚高度，也支持弯脚后贴板安装，适配不同内部空间的设备壳体装配需求。

　　从功能特性来看，蓝色发光波段的LED在设备状态指示中具备更高的视觉辨识度，在设备运行状态区分中常被用作电源接通、故障告警、蓝牙通讯状态、正常运行等不同信号的指示载体，相比红、绿等传统指示色，蓝色光在强光环境下的可视距离更远，适合户外工业设备、大型机床操作面板的远距离状态识别场景。器件的封装外壳采用环氧类透明封装材质，外层的蓝色胶体既起到光线波长筛选的作用，也为内部的发光芯片提供足够的机械防护，避免生产装配过程中的磕碰、静电损伤内部晶圆结构。

　　外形设计上，圆柱状的灯体头部采用半圆弧形聚光结构，这个曲面的曲率经过反复调校，能够将内部芯片发出的光线聚拢在合适的出光角度范围内，既不会因为光线过度散射导致指示亮度不足，也不会因为聚光角度过小导致可视范围过窄，操作人员在设备面板正面一定角度范围内都能清晰识别灯的亮灭状态。灯体根部与引脚衔接的位置做了台阶式的限位结构，插装时这个台阶会贴合PCB板面，控制灯体露出PCB表面的高度，避免插装过深导致灯体顶到面板透光孔，或是插装过浅导致光线无法顺利导出到面板外侧。

　　在实际电路应用中，这类直插LED的引脚极性做了明确的结构区分，长引脚为正极、短引脚为负极，同时灯体内部的电极支架大小也有差异，大支架对应负极、小支架对应正极，方便生产过程中的人工插件、自动插件机的视觉识别，避免极性插反导致器件无法点亮。引脚材质采用可焊性良好的合金基材，表面做了镀锡处理，能够耐受常规焊接温度的冲击，不会因为焊接高温导致引脚与内部封装的衔接位置出现开裂、漏气等问题，保障器件在工业环境下的长期使用寿命。

　　从安装边界来看，5mm直径的灯体适配常规面板上5.1-5.3mm的透光安装孔，灯体插入面板孔后，配合面板背面的热熔胶固定或是卡扣固定结构，就能将灯体稳固在面板位置，不会因为设备运输、运行过程中的振动出现灯体偏移、光线偏移的问题。这类器件的设计还充分考虑了批量生产的一致性，灯体直径、引脚间距、引脚直径的公差都控制在极小的范围内，适配自动插件设备的上料、插装精度要求，能够大幅提升批量电路板组装的生产效率，减少人工对位、调整的工时消耗。在工业传感器的信号指示回路中，这类蓝色LED常被用作传感器的工作状态指示，当传感器检测到目标物体时，LED点亮输出可视化信号，方便现场调试人员快速判断传感器的工作状态，无需额外连接检测仪表就能完成设备的现场调试与故障排查，大幅降低现场运维的难度。
