黑色绝缘面板安装型香蕉插座母端结构

　　这款黑色香蕉母座是电气测试、实验台架、低压配电信号回路里常用的快接接线部件，日常做教学实验台布线、工业设备测试端口扩展、小型电源模块输出端配置的时候，经常会用到这类接插件，相比拧螺丝的接线端子，它能实现测试线的快速插拔，不用每次接线都拧动紧固件，在需要频繁换接测试线路的场景里能大幅提升接线效率，也能减少接线端反复拧动造成的导线断股、接触不良问题。

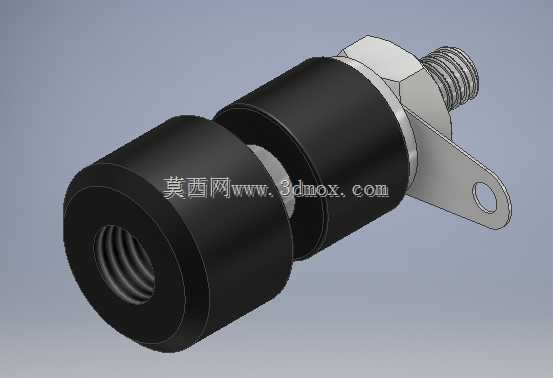

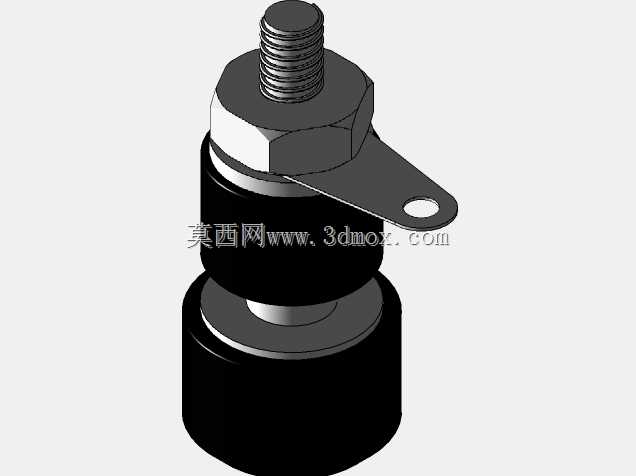

　　从结构设计来看，这款母座采用分体式绝缘外壳设计，外层的黑色绝缘件采用耐温绝缘工程塑料材质，表面做了哑光防滑处理，插拔的时候手指捏持不会打滑，两层绝缘套之间做了限位台阶，装配的时候可以直接卡在面板开孔位置，不需要额外打胶固定，靠台阶的压紧力就能实现面板处的定位，避免插座在插拔过程中跟着转动或者向内凹陷。尾部的金属安装螺杆采用标准细牙螺纹，配套六角锁紧螺母，可以适配1-5mm厚度的安装面板，不管是薄的亚克力实验面板，还是稍厚的金属设备壳体，都能通过调整螺母的锁紧位置实现牢固固定，侧边带的焊片接线端是镀锡处理的，既可以直接压接导线，也能上锡焊接，接线方式灵活，能适配不同的施工习惯。

　　接触端的内螺纹插孔采用铜质基材做了镀镍处理，插孔内部的弹性接触片采用多瓣式开槽设计，插入公头香蕉插头的时候，接触瓣会向外撑开，依靠自身的弹性抱紧插头的金属柱，保证接触电阻足够小，大电流通过的时候不会出现局部发热发烫的问题，插孔的入口处做了导向倒角，插头插入的时候不需要精准对准，顺着倒角就能顺利滑入插孔，盲操作也能顺利完成接线，适合设备背面等视线不好的位置接线操作。

　　安装边界方面，这款母座的面板开孔直径要求为8mm，安装后突出面板正面的高度为18mm，尾部螺杆突出面板背面的长度为10mm，预留的接线空间需要至少15mm的纵深，避免导线弯折半径过小造成绝缘层破损，相邻两个同型号母座的安装中心距建议不小于12mm，防止插拔的时候手指误碰相邻接线端造成短路，绝缘外壳的爬电距离满足低压1000V以下的电气安全要求，日常用在直流低压回路、交流220V测试回路里都能满足绝缘安全要求。

　　实际使用的时候，这类母座通常和红色、绿色等不同颜色的同规格母座搭配使用，通过颜色区分不同的回路极性，比如黑色用于接地或者负极，红色用于正极，绿色用于信号端，避免接线的时候出现极性接反的问题。母座的绝缘外壳耐常见的机油、酒精等实验室常见试剂，日常做设备清洁的时候用酒精擦拭不会造成外壳开裂或者褪色，金属部件的镀层也能抵御日常环境中的潮气侵蚀，在普通室内环境下长期使用不会出现锈迹导致接触不良的问题。

　　建模的时候需要重点关注几个配合尺寸：一是绝缘套和内部金属芯的同轴度，要是同轴度偏差超过0.1mm，插头插入的时候就会出现卡滞，甚至插不到位的问题；二是尾部螺纹和安装面板的垂直度，要是螺纹歪斜，锁紧螺母的时候会把绝缘套压偏，导致面板处出现缝隙，容易积灰影响绝缘性能；三是内部接触瓣的开槽深度，开槽过深会导致接触瓣弹性不足，插拔几次之后就会出现接触松动，开槽过浅则会导致插拔力过大，使用的时候手感生硬，甚至会把母座从面板上拔下来。另外绝缘外壳的分型面位置要设计在安装台阶的背面，这样正面看不到合模线，外观更整洁，也不会因为合模线的凸起影响面板安装的贴合度。
