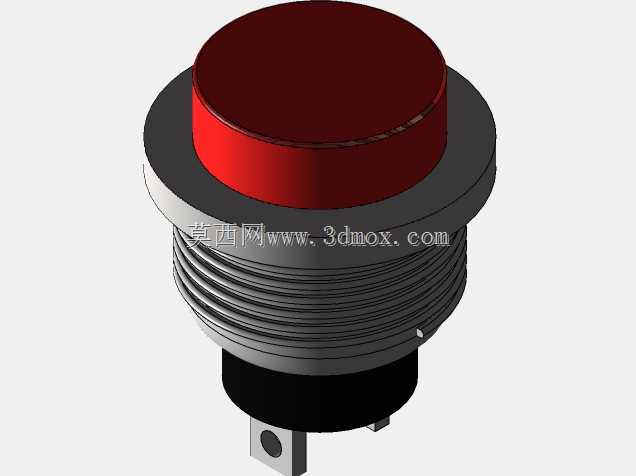

125V3A红色圆形按钮开关结构设计

　　做设备电气控制回路设计的时候，这类圆形按钮是绕不开的基础操作元件，这次建模的这款125V3A规格的红色按钮，主要面向低压小功率控制回路的通断操作场景，常见于小型工控设备面板、手持操作盒、小家电控制端、低压配电信号回路这类不需要大电流通断的工位。从实际使用的角度看，红色按钮在工业场景里默认对应停止、急停（非安全级急停）、复位这类需要快速识别的操作功能，醒目的红色帽盖能让操作人员在设备运行状态下快速定位操作位置，避免误触其他功能按键。

　　建模的时候最先考虑的是安装适配性，这类按钮采用螺纹式面板安装结构，主体中段的外螺纹段是核心安装边界，适配常规设备面板的开孔尺寸，安装时从面板正面穿入，背面通过配套的锁紧螺母拧紧固定，不需要额外的卡扣结构，面板厚度适配范围覆盖常见的1-5mm冷轧钢板、亚克力面板、绝缘电木板材质，不管是做台式设备的倾斜操作面板，还是立式柜的垂直安装面，都能保证安装后无松动，操作时不会出现跟转的情况。按钮帽盖采用大直径圆形设计，操作面做了微弧凸起，手指按压的时候接触面积足够，不需要刻意对准中心点，哪怕是戴薄劳保手套操作也能顺利触发，按压行程控制在合理区间，既不会因为行程过短导致误触发，也不会因为行程太长造成操作反馈滞后，内部的复位弹簧参数匹配按压力度，日常操作按压力度在成年人手指舒适施力范围内，长时间频繁操作也不会造成手指疲劳。

　　从结构细节上看，按钮整体分为三个核心部分：顶部的红色绝缘操作帽、中部的螺纹安装基座、底部的接线端子端。操作帽采用绝缘耐磨材质，和内部的推杆做过盈配合连接，不会因为长期按压出现帽盖脱落的情况；中部基座采用高强度绝缘材质，外螺纹的牙距做了标准化设计，和市面同规格的安装螺母完全通用，基座和面板接触的位置做了一圈凸起的定位法兰，安装时法兰面贴紧面板正面，既能保证安装位置的同轴度，也能起到一定的防尘作用，避免面板上的灰尘、少量溅落的液体顺着安装缝隙进入设备内部；底部的两个插片式接线端子采用导电性能良好的金属材质，端子的开孔尺寸适配常规的冷压接线端子，接线时不需要焊接，直接把压好的端子插片插入拧紧即可，接线端和基座之间做了绝缘隔离，两个端子之间的电气间隙满足低压电器的安全要求，不会因为积尘或者潮湿出现拉弧短路的情况。

　　在实际选型适配的时候，这款按钮的额定参数决定了它的使用边界，125V3A的额定负载能力，只能用于控制回路的信号通断，不能直接用来驱动大功率负载，比如不能直接串在电机主回路里，必须配合接触器、继电器这类元件做间接控制，这点在做结构设计和电气选型匹配的时候必须明确，避免出现过载烧蚀触点的情况。建模过程中对各个配合面的公差做了合理预留，比如操作帽和基座之间的滑动配合间隙，既保证按压动作顺畅无卡滞，又不会因为间隙过大出现晃动，螺纹部分的公差按照普通米制螺纹的中等公差等级设计，保证和标准螺母的互换性，接线端子的位置做了对称设计，不管是正面安装还是背面接线，都不会出现接线空间不足的情况，两个端子之间的距离足够常规螺丝刀操作，接线时不会碰到相邻端子造成短路。

　　另外考虑到工业场景的使用环境，按钮的外露部分做了耐油污、耐普通腐蚀的设计，日常设备维护时用中性清洁剂擦拭表面不会造成帽盖褪色或者基座材质老化，基座内部的触点部分做了密封处理，能阻挡一定量的粉尘侵入，延长触点的使用寿命，适合在普通车间环境、办公设备环境下长期使用，不需要频繁更换维护。从三维建模的细节还原度来说，模型完整还原了按钮的所有安装特征，包括螺纹的牙型、接线端子的安装孔、帽盖的边缘倒角、基座法兰的厚度，不管是用来做设备面板的装配干涉检查，还是做电气柜的布线模拟，都能直接调用，不需要再额外做结构简化，各个特征的尺寸比例和实物完全一致，装配到设备模型里的时候能真实反映实际安装后的效果，避免后期生产时出现开孔尺寸不对、安装位置干涉的问题。
