斜齿螺旋齿轮传动件结构设计

项目分类:齿轮 发布时间:2022-03-16 ID:576541
  • 斜齿螺旋齿轮传动件结构设计
  • 斜齿螺旋齿轮传动件结构设计
  • 斜齿螺旋齿轮传动件结构设计
  • 斜齿螺旋齿轮传动件结构设计
  • 斜齿螺旋齿轮传动件结构设计

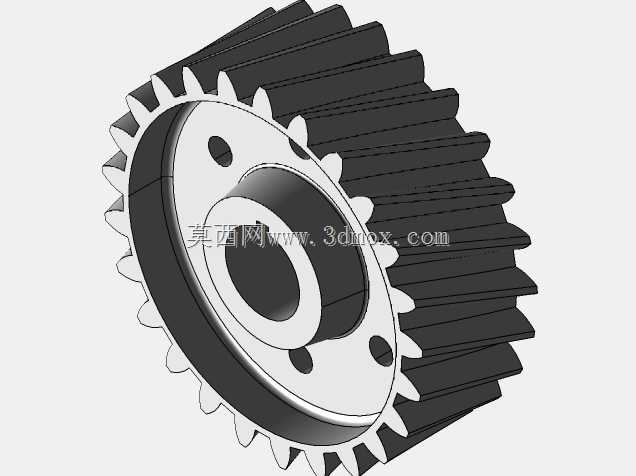

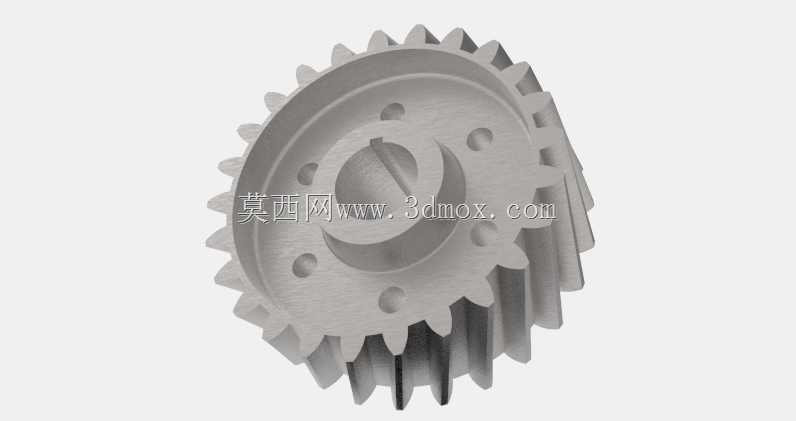

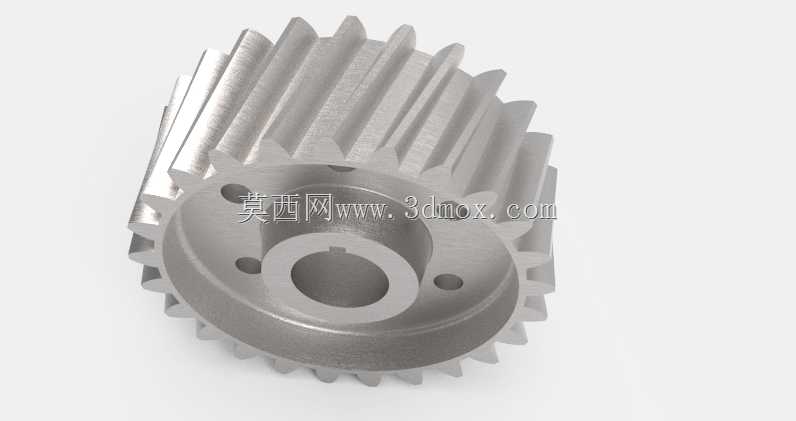

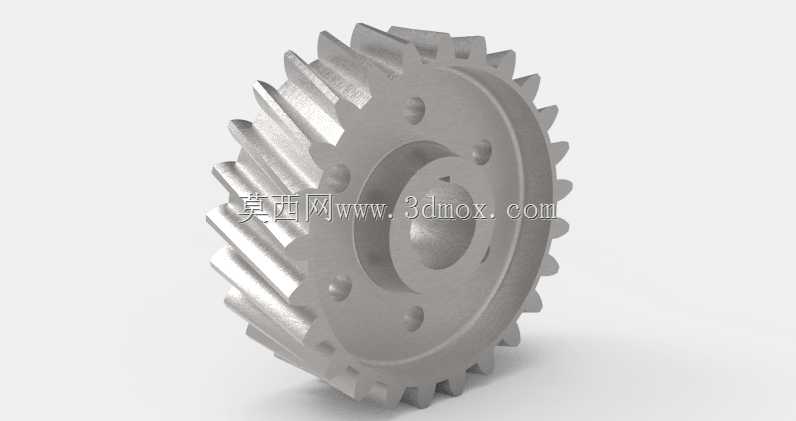

  这款螺旋形齿轮在动力传动场景中承担着交错轴间的运动与扭矩传递职能,常见于中小功率的精密传动工位,比如轻工设备的进给机构、小型自动化产线的换向传动单元,部分对传动平稳性有要求的仪器仪表传动链中也会用到这类齿形结构。和直齿圆柱齿轮相比,螺旋齿的啮合过程是渐进式的,轮齿从齿端局部接触逐步过渡到全齿宽啮合,再逐步退出啮合,不会出现直齿轮传动时整齿突然啮入啮出带来的冲击、振动与噪音问题,在高速轻载的传动工况下适配性更强。从结构设计逻辑来看,这款齿轮采用辐板式带减重孔的结构形式,齿圈部分通过合理的齿宽设计保证啮合接触面积,辐板上均匀分布的凹坑结构并非装饰性设计,一方面是在保证轮体整体结构强度的前提下减少实体材料用量,降低转动惯量,让齿轮启停、

  换向时的动态响应更灵敏,另一方面这些均匀分布的凹位也可作为动平衡校正时的去重或配重基准,方便齿轮加工完成后做动平衡调校,降低高速转动时的偏心振动。中心的轴孔是与传动轴配合的安装基准,设计时轴孔的公差带需要根据配合性质选定,若为过渡配合传递中等扭矩,通常会搭配平键结构实现周向固定,轴孔端面的沉台结构是为了避让轴端的锁紧挡圈或者轴承内圈端面,避免装配时出现干涉,保证齿轮轴向定位的精度。齿形部分采用螺旋齿设计,螺旋角的选取经过匹配计算,螺旋角过大会导致啮合时的轴向分力过大,增加轴承的轴向载荷负担,螺旋角过小则无法发挥斜齿传动平稳的优势,这类小尺寸传动齿轮的螺旋角通常选取在15度到25度区间,兼顾传动平稳性与轴向载荷控制。齿顶圆、

  齿根圆的尺寸参数按照啮合中心距、传动比要求匹配设计,齿向的螺旋线精度需要满足对应传动等级的要求,避免出现齿向载荷分布不均导致的局部偏磨问题。在安装边界方面,齿轮装入传动箱时,需要保证齿宽方向的定位准确,啮合侧隙控制在合理区间,侧隙过小会导致轮齿啮合卡滞、润滑脂无法有效进入啮合面,加剧齿面磨损,侧隙过大则会导致传动回程误差增大,影响传动精度。轮体的端面跳动、径向跳动公差需要控制在对应精度等级要求范围内,装配时需要校准齿轮与配对齿轮的轴线平行度(平行轴传动场景)或者轴交角精度(交错轴传动场景),避免轴线偏斜导致的齿面接触不良。这类齿轮的材料通常根据载荷工况选择,轻载仪表场景可选用工程塑料或者铝合金材料实现轻量化、低噪音运行,

  中等载荷的工业传动场景则选用调质处理的优质碳素结构钢或者合金结构钢,齿面根据耐磨需求可做高频淬火处理,提升齿面硬度与使用寿命。轮体的辐板厚度、减重孔的分布位置都经过刚度校核,保证在额定扭矩传递过程中,轮体不会出现过大的扭转变形,避免影响齿面啮合精度。齿根部分的过渡圆角设计也需要重点关注,合理的圆角半径可以降低齿根处的应力集中系数,避免齿轮在交变载荷作用下出现齿根疲劳断裂的问题。在实际装配调试时,需要先清理轴孔与配合轴表面的毛刺与杂质,涂抹润滑脂后再进行压装,避免硬敲硬砸导致轮体变形或者轴孔损伤,装配完成后需要手动盘动齿轮检查啮合转动是否顺畅,有无卡滞、异响,确认接触斑点分布在齿面中部区域,若接触斑点偏于齿端则需要调整齿轮的轴向位置或者轴线精度,保证啮合状态良好。日常运维中,这类齿轮需要定期补充润滑脂,避免干磨导致齿面快速磨损,同时检查轮齿表面有无点蚀、胶合、磨损过量的问题,及时更换失效齿轮,避免传动链故障扩大影响整套设备的运行。
