精密传动双联圆柱齿轮结构设计

项目分类:齿轮 发布时间:2022-03-16 ID:576542
  • 精密传动双联圆柱齿轮结构设计
  • 精密传动双联圆柱齿轮结构设计
  • 精密传动双联圆柱齿轮结构设计
  • 精密传动双联圆柱齿轮结构设计

  在常规工业传动系统的设计选型过程中,双联圆柱齿轮是实现固定传动比动力传递、压缩传动机构轴向空间的核心零件,这类零件广泛应用于中小功率的减速箱、机床进给传动单元、自动化设备的动力分配模组中,相比单组齿轮啮合的传动结构,同轴双联齿轮能够在同一根转轴上实现两级齿圈的动力输出,不需要额外增加传动轴与支撑轴承的布置,能够有效缩减整个传动腔体的轴向尺寸,对于安装空间受限的紧凑型传动设备而言,这类结构的应用能够大幅降低整体机构的体积冗余。

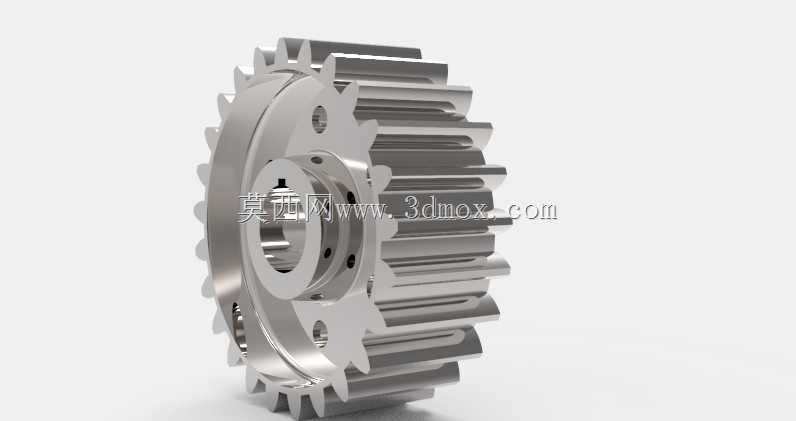

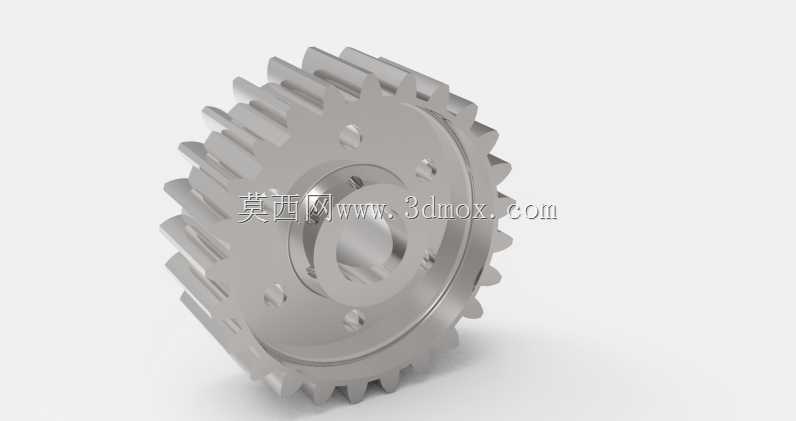

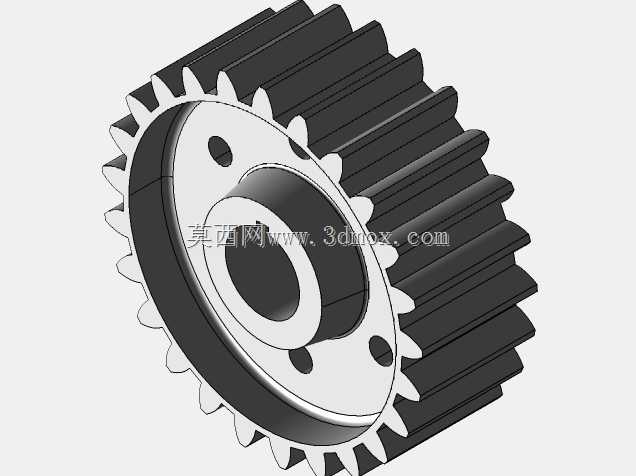

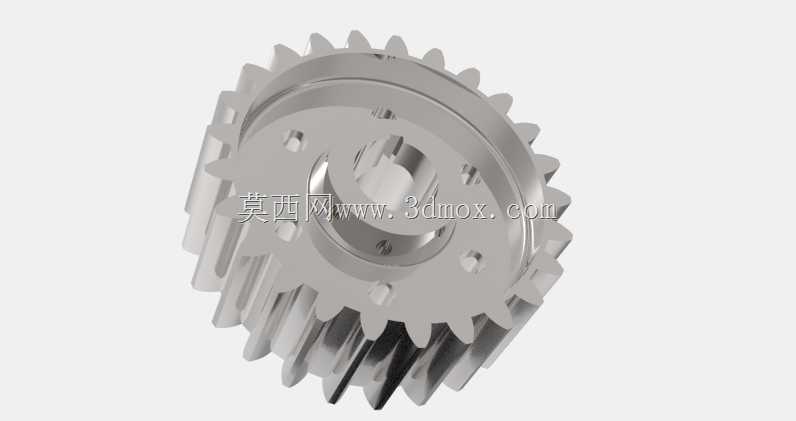

  从实际功能特性来看,该双联齿轮采用同轴一体式加工结构,两个不同齿顶圆直径的圆柱直齿齿圈沿轴向排布,大直径齿圈负责输入端的低速大扭矩啮合,小直径齿圈负责与下游传动齿轮啮合实现转速提升或者扭矩的二次分配,齿圈端面均匀布置的沉头安装孔,用于实现齿轮与转轴轮毂之间的周向定位,避免传动过程中齿轮与轴之间出现相对转动导致的传动回差,中心的花键孔结构能够与带外花键的传动轴配合,相比普通平键连接,花键配合的接触面积更大,能够承受更大的冲击载荷,同时对中性更好,在高速转动过程中能够有效降低偏心带来的振动与噪声。

  在设计思路层面,这类双联齿轮的建模过程需要优先确定两个齿圈的模数、齿数、压力角等基础啮合参数,确保两个齿圈分别与对应啮合齿轮的中心距符合传动腔体的安装边界,齿宽的选择需要匹配传递扭矩的大小,避免齿面接触应力超过材料许用值导致的点蚀或者断齿问题;轮毂部分的轴向长度需要适配安装位置的轴段长度,端面沉孔的分布圆直径需要避开齿根圆的应力集中区域,同时保证螺栓安装时不会与齿圈部分发生干涉,齿端的倒角处理不仅能够去除加工毛刺,也能在装配过程中起到导向作用,避免齿轮啮合时出现齿面磕碰损伤。

  从安装边界来看,该齿轮的最大外缘由大齿圈的齿顶圆决定,设计传动腔体的内部避让空间时,需要预留足够的齿顶与腔体内壁的安全间隙,避免转动过程中齿顶与壳体发生刮擦;轴向安装尺寸需要考虑两个齿圈的轴向位置与对应啮合齿轮的齿宽对中,避免出现偏载导致的齿面不均匀磨损,中心花键孔的尺寸公差需要与传动轴的外花键公差配合选取合理的过渡配合,既保证装配时的顺畅性,又能避免配合间隙过大导致的传动冲击;端面安装孔的位置度公差需要严格控制,保证螺栓锁紧后齿轮端面与转轴轴线的垂直度,避免高速转动时出现端面跳动超标的问题。

  在实际工况应用中,这类齿轮通常采用合金结构钢经渗碳淬火处理,齿面硬度能够满足长期啮合传动的耐磨需求,芯部的韧性能够承受短时过载的冲击载荷,建模过程中对齿廓渐开线的准确绘制是保证啮合平稳性的关键,需要严格按照标准齿廓参数生成齿形,避免齿形误差导致的传动噪声增大、传动效率下降的问题;同时,齿轮上的减重孔设计在不降低结构强度的前提下,能够有效降低零件自身重量,减少转轴转动时的转动惯量,对于频繁启停的传动工况而言,能够降低驱动电机的启动负载,提升传动系统的响应速度。
