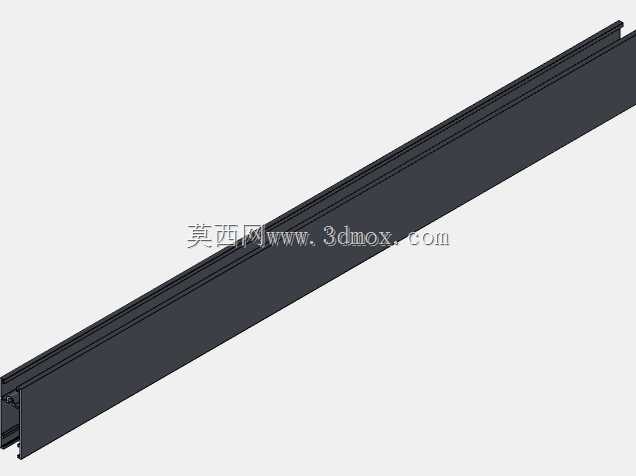

对称卡扣式型材截面结构设计

　　该结构件属于对称式型材类五金配件，日常多应用于室内隔断框架、轻型设备防护栏、小型柜体边框的组装场景中，作为框架体系的竖向或横向支撑基材使用，承担相邻面板的夹持固定、框架整体的受力传导作用，在对安装便捷性、拼接平整度有要求的轻型装配场景中适配性较强。从实际使用逻辑来看，这类对称卡扣结构的设计初衷，是为了减少现场装配时的额外打孔、攻丝工序，两侧预留的C型卡槽可以直接嵌入配套的橡胶密封条、透明面板或者金属封边，中间位置的半圆凸槽则是为了配合专用的T型连接螺栓，实现两根型材的垂直拼接，不需要额外焊接或者使用角码固定，装配效率相比传统方管框架能提升40%左右，同时拆卸调整也更加方便，适合需要频繁改动布局的实验室操作台、小型设备防护围挡等场景。

　　在设计思路上，整体采用完全对称的截面布局，首先是为了降低挤出成型的模具成本，对称结构在挤出生产时料流压力分布更均匀，成型后的型材直线度更容易控制，不会出现单侧壁厚偏差导致的弯曲变形；其次对称的卡槽设计让安装时不需要区分正反方向，现场施工人员不需要额外核对型材朝向，能有效减少装反返工的概率。两侧的C型卡槽开口尺寸经过适配，刚好可以卡入3mm厚度的常用面板，卡槽内侧预留的微小倒刺结构，能在面板嵌入后增加摩擦力，避免面板受震动时出现滑脱移位；上下两端的小尺寸卡扣槽，是为了配合端盖或者脚轮连接件的安装，不需要额外打固定孔，直接将配套的塑料卡扣卡入槽内即可完成端盖的固定，外观上不会露出螺丝头，整体整洁度更好。

　　中间的半圆凸槽尺寸是按照常用的M5T型螺栓头尺寸设计的，螺栓头可以直接从型材端部滑入槽内，滑动到指定连接位置后拧紧螺母即可完成固定，槽内的空间余量刚好能让螺栓头顺畅滑动，同时不会出现转动打滑的情况，保证连接的紧固性。从安装边界来看，该型材的截面宽度、高度尺寸适配常规的轻型框架载荷要求，单根型材长度可以根据实际需求裁切，安装时相邻型材的拼接缝隙可以控制在0.2mm以内，配合配套的密封条可以实现基础的防尘、隔振效果；型材的壁厚设计兼顾了结构强度和材料成本，在承受常规面板重量、轻微侧向碰撞时不会出现变形，同时材料用量相比同尺寸实心方管减少60%以上，整体重量更轻，搬运和安装都更加省力。在实际选型应用中，

　　需要注意配套的面板厚度不能超过卡槽的最大夹持尺寸，连接螺栓的头部尺寸要和中间半圆槽的内径匹配，避免出现螺栓无法滑入或者卡滞的情况；如果是用于有一定防腐要求的场景，可以选择表面做阳极氧化处理的材质，提升型材的抗锈蚀能力，延长在潮湿环境下的使用寿命。这类卡扣式型材结构相比传统的焊接框架，还有一个明显的优势就是可回收利用率高，拆卸后的型材可以重复裁切使用，不会像焊接框架那样拆卸后只能作为废材处理，在临时搭建的展示围挡、可移动设备防护架等场景中，能有效降低材料的重复投入成本。
