鲁埃达兰塔32mm规格布兰卡传动轮结构

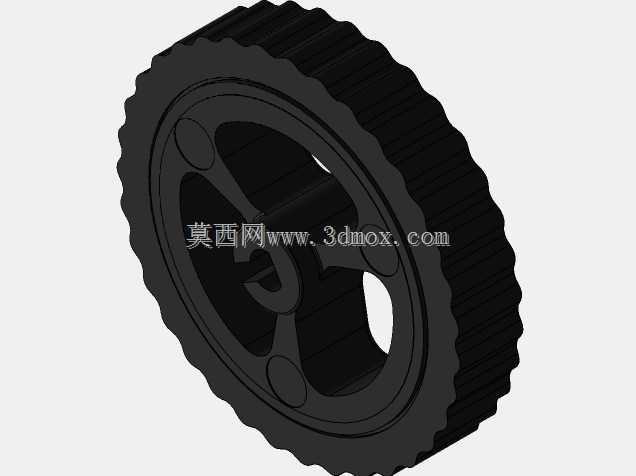

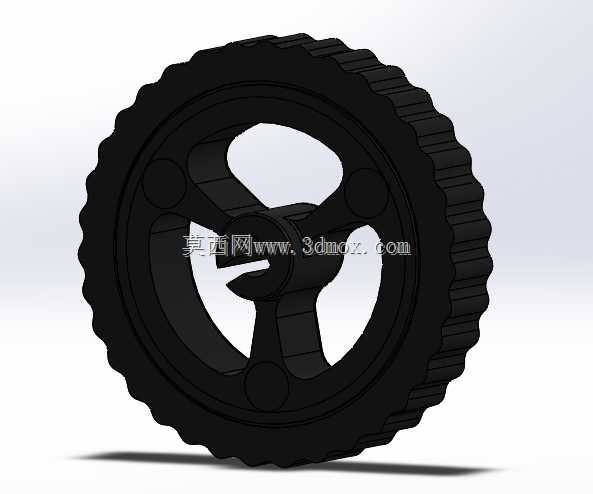

这类带齿传动轮常应用在小型输送线、微型代步装置、低负载传动机构的动力传递场景中，作为从动轮或者配套小功率电机的动力输出轮使用，承担传递扭矩、承载径向载荷、配合轨道实现定向行走的作用。从结构设计来看，轮体外周做了等距排布的直齿结构，齿形做了微小的倒角处理，避免啮合或者卡入轨道时出现硬磕碰，降低运行过程中的卡滞概率，同时齿形的排布间距经过匹配计算，能和对应规格的齿条、带齿轨道精准啮合，不会出现跳齿、滑齿的问题。轮体的中间层采用了分层式结构设计，32mm的总轴向长度里，两侧各设置3mm的铁皮屋顶式限位结构，中间的连接层将两侧限位边连为整体，这种结构一方面能控制轮体的整体重量，减少转动惯量，降低驱动端的动力损耗，另一方面两侧的限位边可以在轮体沿轨道行走时起到导向限位作用，防止轮体运行过程中从轨道侧边脱出，不需要额外加装导向挡轮就能满足直线行走的限位需求。轮体中心的安装孔做了适配常规微型电机输出轴的尺寸设计，孔内预留了键槽位置，安装时可以通过平键传递扭矩，避免轮体和输出轴之间出现相对转动，保证动力传递的可靠性。轮辐部分采用了三辐式的镂空结构，在保证整体结构强度、满足径向承载要求的前提下，尽可能去除了非受力区域的多余材料，既降低了轮体自身重量，也减少了注塑或者机加工过程中的材料消耗，同时镂空结构也方便安装时的对位操作，操作人员可以透过镂空位置快速对准安装轴的键槽位置，提升装配效率。从安装边界来看，轮体的外径尺寸适配常见的20规格微型驱动单元的安装空间，安装时不需要对原有设备的安装位做额外改动，直接替换同规格的旧轮体即可完成装配，轮体两侧的限位边外径比带齿工作段略大2mm，安装时只要保证两侧限位边和轨道侧边的间隙在0.5-1mm之间，就能保证轮体运行过程中不会出现偏磨、卡滞的问题。这类轮体的结构设计充分考虑了小负载传动场景的实际使用需求，没有多余的冗余结构，所有结构特征都服务于传动、限位、减重、易装配这几个核心使用需求，在微型传动、小型行走机构的设计选型中，这类结构的传动轮能很好地平衡结构强度、运行稳定性和制造成本之间的关系，适合批量应用在对成本控制较严、负载不大的民用小型设备、轻型输送装置中。
