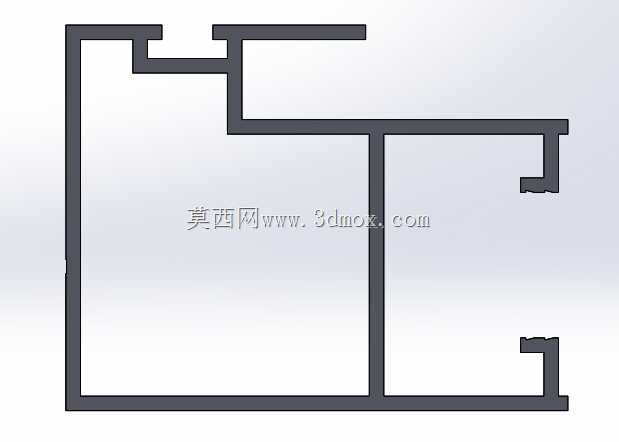

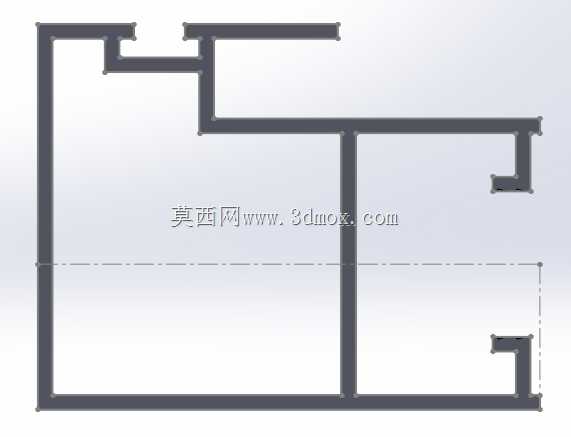

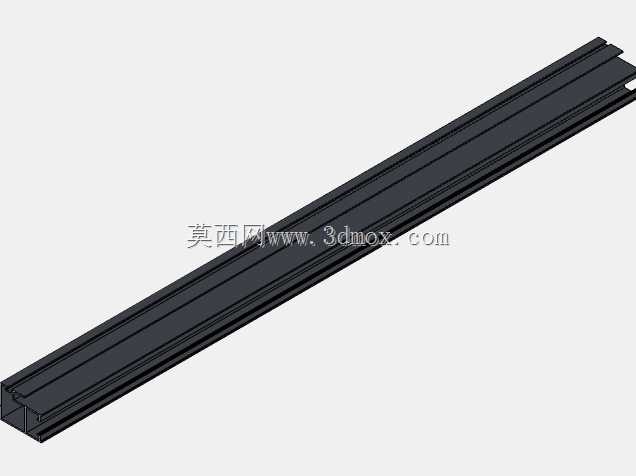

英格奇德尔佩菲尔744型门窗型材截面结构

　　该构件为建筑门窗配套的框体型材截面结构，主要应用于民用住宅、商用建筑的门窗框体组装场景，承担窗体与建筑墙体衔接、窗体扇叶开合限位、密封胶条嵌装固定的核心作用，是门窗系统中保障结构强度与密封性能的基础承载构件。从实际使用场景来看，这类异型材截面需要同时兼顾多维度的工程需求：外侧的凸起安装边用于和建筑预留洞口的固定件连接，通过自攻螺钉或膨胀螺栓将型材框体牢牢固定在墙体结构上，安装边的厚度经过校核，能够承受窗体自重带来的长期静载荷，同时抵御常规风压带来的横向形变，避免长期使用后框体出现松动移位。内侧的阶梯式槽位分别对应不同的功能分区，靠外侧的窄槽是密封胶条的嵌装位，槽口的内卡边尺寸经过精准设计，能够卡入三元乙丙胶条的固定根部，

　　不需要额外粘接即可保证胶条在长期开关震动、温度交变的环境下不脱落，胶条安装后能够填充框体与窗扇之间的缝隙，阻断室外灰尘、雨水渗入室内的路径，同时起到隔音缓冲的作用，降低窗扇开合时的碰撞异响。中间的分隔肋将型材内腔分为两个独立腔体，靠外的腔体属于等压腔，能够通过预设的排水孔将渗入框体缝隙的雨水及时导出，避免积水在型材内部长期积存腐蚀构件，同时阻断冷热桥路径，降低室内外热量通过型材传导的效率，提升整窗的保温隔热性能；靠内的腔体为五金件安装腔，预留的空间足够容纳合页、锁点等门窗五金的固定座，腔体的壁厚满足五金件螺钉的旋入深度要求，保证五金件安装后不会出现松脱晃动感。靠内侧的凸起挡边是窗扇闭合时的限位结构，挡边的高度经过测算，

　　既能够保证窗扇闭合后位置准确，不会出现过位偏移，又不会和窗扇边框产生过度摩擦，影响开合的顺畅度。从设计思路来看，整个截面的壁厚采用了等强度设计原则，受力较大的安装边、五金安装腔位置壁厚适当加厚，非受力的装饰边位置在满足结构刚度的前提下适当优化厚度，在保证整体结构强度达标的前提下尽可能控制构件的线密度，降低材料成本与整窗的自重。截面的所有转角位置都做了圆弧过渡处理，避免应力集中导致的型材开裂问题，同时在生产挤出环节能够减少料流阻力，提升挤出成型的良品率。安装边界方面，该型材的外轮廓尺寸适配常规70系列门窗的安装洞口预留尺寸，和同系列的扇料、中梃料能够通过专用角码完成组角连接，组角后的拼缝精度控制在工程允许的公差范围内，

　　不需要额外的大量打磨调整即可满足外观要求。槽口的尺寸完全适配市面上主流的门窗五金件规格，不需要对型材进行二次铣削加工即可完成五金件的安装，能够有效减少现场施工的工作量，提升门窗组装的效率。在实际工程选型中，这类截面结构的型材需要配合对应的胶条、五金件做整体配套验证，确认锁点位置、合页承重、密封压缩量都符合设计要求后才会批量投入使用，其截面的每一处弯折、每一个槽位的尺寸都经过实际工况的反复验证，能够覆盖绝大多数常规建筑门窗的使用需求，在抗风压、水密性、气密性方面都能满足普通民用建筑的相关标准要求。
