移动式筒仓通风换气风机结构设计

　　在粮食仓储、散料储放的作业场景中，筒仓内部的积热、潮气聚集是长期困扰运维人员的问题，尤其是粮堆内部易出现的结露、局部发热，若不能及时引导气流穿透料层，很容易造成储料霉变、品质下降，这款移动式通风设备正是针对这类场景开发的专用通风作业装置。不同于固定安装的仓底通风道，该设备采用可移动推车式结构，能够根据仓内不同位置的温湿度检测结果，灵活调整作业点位，无需在仓内布设大量固定通风管路，尤其适配中小型筒仓、临时周转储料仓的通风作业需求，也可用于仓内局部积热点位的应急通风处置。

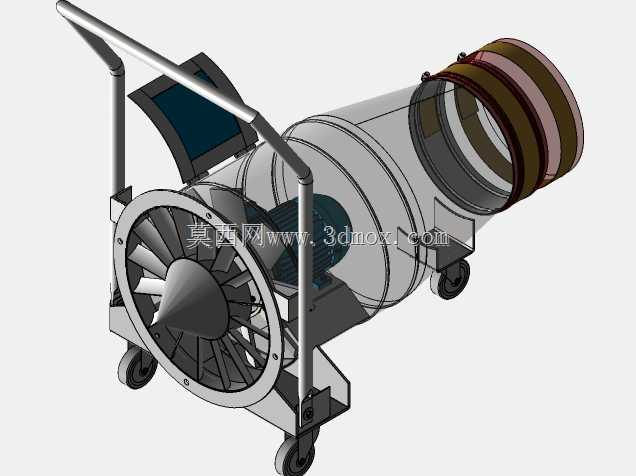

　　从结构设计来看，设备整体采用轴流通风的核心结构，进风端设置带导流锥的叶轮组件，导流锥的曲面经过流场优化，能够减少进气端的涡流损失，让气流更平顺地进入风筒内部，叶轮采用多叶片等距排布设计，兼顾送风压力与风量需求，能够输出足够的动压让气流穿透一定厚度的散料层。风筒主体采用分段式结构，靠近叶轮的直筒段用于规整气流，减少紊流，出口端设置的软连接段采用柔性耐磨材质，能够在对接仓壁通风口、临时通风插管时自适应一定的角度偏差，避免硬对接出现的漏风问题，同时软连接段内置的环形支撑骨架能够保证通风过程中筒壁不会被负压吸瘪，维持稳定的过流面积。

　　移动机架部分采用方管焊接成型的框架结构，整体重心经过配平设计，推扶手设置在进风端上方，操作人员推行时可以直观观察前方路况与对接点位，扶手的高度符合人体工程学发力角度，长时间转场作业也不易产生疲劳。底部配置四个带刹车的万向脚轮，其中两个脚轮带定向锁止结构，在作业位置确定后可以锁死脚轮，避免设备运行时的振动造成位置偏移，脚轮的轮径选择兼顾了仓内不平整地面的通过性，即使是铺设了防滑地坪的仓房，也能轻松推行转向。设备侧面设置的控制盒集成了启停、过载保护功能，控制盒的安装角度略微向上倾斜，操作人员站在扶手位置即可轻松操作，无需弯腰触碰开关。

　　在安装边界与尺寸适配方面，设备整体宽度控制在常规仓房门洞的通行宽度以内，能够顺利通过0.8米宽度的仓房通道门，转场时不需要拆解任何部件，整体高度也适配仓内常规的作业空间，不会碰到仓内的测温线缆、照明设施。出口软连接段的直径适配多数筒仓侧壁预留的通用通风口尺寸，对接时只需要将软连接套在通风口的外接法兰上，用配套的束紧带固定即可完成安装，不需要额外制作过渡接头，大幅缩短了现场作业的准备时间。设备运行时的送风方向可以通过机架底部的脚轮小范围调整，能够对准不同高度的通风接口，不需要额外垫高设备。

　　从功能特性上看，该设备除了用于筒仓内部的储料通风，还可以作为临时作业面的送风设备，在仓内进行检修、清仓作业时，能够为作业区域输送新鲜空气，改善局部作业环境的空气质量，避免密闭空间作业的安全隐患。设备的风筒外壳采用半透明可视化设计（模型中呈现的透明壳体效果），运维人员可以直观观察到内部叶轮的运行状态，若有杂物进入风筒能够第一时间发现并停机处理，减少设备故障风险。叶轮与驱动电机的连接采用直联结构，没有皮带传动的打滑、磨损问题，日常维护只需要定期检查轴承润滑情况即可，维护成本远低于皮带传动的通风设备。

　　设计过程中，团队针对仓内作业的粉尘环境做了专门的结构优化，电机外壳采用密封式结构，能够阻挡大部分粉尘进入电机内部，延长电机在高粉尘环境下的使用寿命；进风端的叶轮前缘做了耐磨处理，即使空气中夹带少量粮粒、粉尘颗粒，也不会快速磨损叶轮叶片，长期运行后叶轮的动平衡精度仍能维持在合格范围内，减少设备运行时的振动与噪音。设备的整体重量经过优化，单人即可完成推行、转向、对接的全部操作，不需要额外的辅助搬运设备，非常适合仓储运维人员日常巡检时的灵活通风作业使用。
