自清洗刷滤器工业过滤设备结构设计

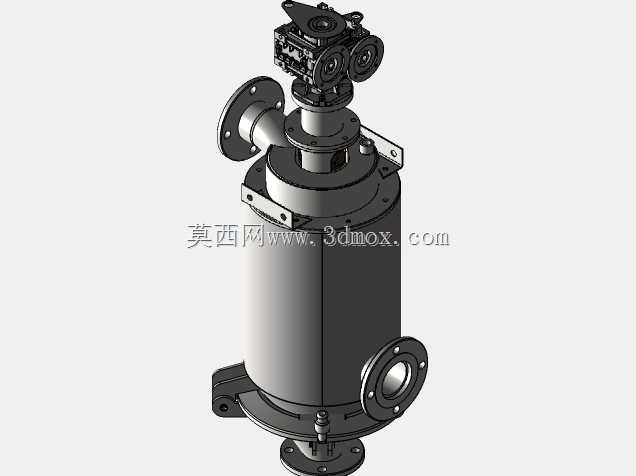

　　在循环水系统、工艺流体输送、冷却水回用、工业给排水这类连续运行的流体管路场景中，传统过滤器需要停机拆洗滤芯的痛点一直影响着产线连续运转效率，刷滤器作为在线自清洗过滤设备，核心就是解决不停机过滤作业下的杂质截留与滤面清洁问题，避免管路下游的阀门、换热面、喷嘴、泵体叶轮被流体裹挟的颗粒杂质卡滞、磨损或者堵塞。从结构设计逻辑来看，这款刷滤器采用立式承压筒体作为主体承载结构，筒体上下端采用法兰式端盖密封，既保证额定工作压力下的密封可靠性，也方便后期检修时拆解内部滤件与刷洗机构。筒体侧面预留两个径向法兰接口，分别作为待过滤流体的入口与滤清液出口，接口法兰的公称通径、螺栓孔分布都匹配常规工业管路的对接标准，安装时不需要额外制作过渡转接件，

　　能直接串接在水平或者垂直布置的工艺管路上，筒体底部设置的排污接口对接排污阀，在刷洗作业时同步排出截留的杂质。顶部集成的驱动机构是整套设备的动力核心，采用减速驱动结构直接连接筒内的滤刷转轴，转轴上固定的多组尼龙或不锈钢丝滤刷紧贴内部滤网的内表面，当滤网前后的压差达到设定阈值，或者到达预设的清洗周期，驱动机构带动转轴低速转动，滤刷就会把滤网内表面附着的悬浮物、颗粒杂质刷落，沉积到筒体底部的集污腔，此时打开排污阀就能在系统不停机的状态下把杂质排出，整个清洗过程不需要中断主流路的流体输送，也不需要人工拆解设备。设计过程中需要重点考虑几个边界条件：首先是承压筒体的壁厚计算，要匹配对应公称压力下的强度要求，同时兼顾支脚的承重强度，

　　设备通过筒体下部的三个安装支脚固定在基础支架上，支脚的安装孔位预留了足够的螺栓调节余量，抵消管路安装时的同轴度误差；其次是转轴的动密封结构，顶部驱动轴穿出筒体端盖的位置采用多级填料密封或者机械密封结构，避免带压流体从转轴间隙泄漏，同时保证转轴转动时的阻力处于合理区间，降低驱动机构的负载。内部滤网采用楔形网或者冲孔网加支撑网的复合结构，根据过滤精度要求选择对应的网孔规格，滤网两端通过压圈固定在筒体内部的定位台阶上，保证流体全部穿过滤网才能进入出口腔，不会出现旁流短路的问题。滤刷的刷毛长度需要根据滤网内径做精准匹配，过短会导致刷洗盲区残留杂质，过长则会过度磨损滤网，缩短滤网使用寿命，刷架的结构做了动平衡校核，避免转轴转动时出现偏磨、

　　振动的问题。在实际选型适配时，要根据管路的设计流量选择对应筒体直径的型号，保证设备内部的流道流速处于合理范围，流速过高会导致杂质无法有效沉降到集污腔，流速过低则会增加不必要的设备成本，进出口的法兰中心高尺寸要和现场管路的中心标高匹配，支脚的安装平面要做水平找正，避免设备安装后出现倾斜，导致转轴偏载、密封件偏磨。这类刷滤器通常适配的场景包括钢铁厂的循环冷却水过滤、暖通空调的冷水系统过滤、农业灌溉的水源过滤、化工工艺流体的杂质截留，相比传统的篮式过滤器、Y型过滤器，不需要人工频繁拆洗滤网，能大幅降低运维人员的工作量，尤其适合连续24小时运行不允许停机的工艺管路系统。建模过程中对所有配合面做了公差匹配，比如法兰密封面的平面度要求、转轴与轴承的配合公差、滤刷与滤网的间隙值都做了明确的设计约束，所有的安装接口都做了标准化处理，方便设计人员直接调用到整套管路系统的三维装配体中，不需要重新绘制接口尺寸，能直接用于管路排布、安装空间校核、支脚承重计算等工程设计环节，避免现场安装时出现空间干涉、接口不匹配的问题。
