板载式40针接线端子连接器结构设计

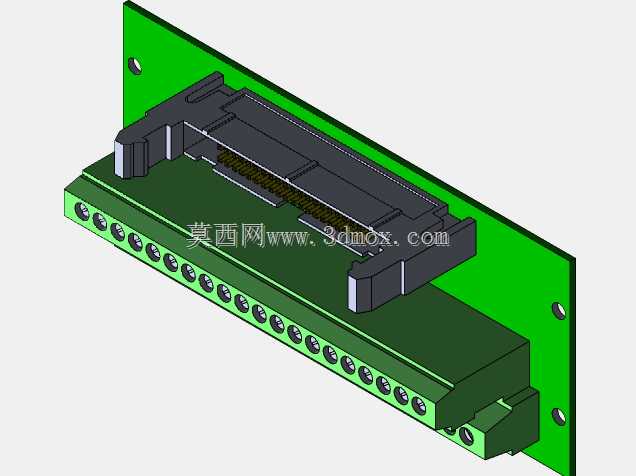

　　在工业测控板卡、嵌入式设备、信号采集模组的硬件搭建场景里，板对板、板对外围线路的连接可靠性，直接决定整套设备的运行稳定性，这类多针连接器的设计，核心要平衡安装便捷性、接触可靠性、空间占用率三个核心维度。这款40针连接器采用卧式板载安装结构，主体分为针座主体、接线端子排、安装固定板三个核心部分，针座部分采用卡扣式结构与绿色安装基板配合，不需要额外的固定压片就能完成初步定位，降低装配环节的零件数量。从实际使用场景来看，这类40针连接器多用于多通道信号传输场景，比如工业传感器信号汇总接线、IO扩展板的外接线路转接、测试治具的信号引出端，相比直插式排针，它自带螺丝锁紧的接线端子排，不需要额外焊接外接导线，

　　现场接线时只需要将剥好的线芯插入端子孔，拧紧顶部的锁紧螺丝就能完成固定，大幅降低现场布线的工时，也避免虚焊导致的接触不良问题。设计过程中，首先确定了针脚的间距参数，40个针脚采用等间距双排排布，单排20针，针脚间距匹配常规工业接插件的通用间距，保证和市面上同规格的排线、板卡插座具备互换性，不会出现针位错位无法插接的问题。针座内部的接触件采用弹性接触结构，插接时公针插入母座的弹性接触片内，接触片的抱紧力经过参数校核，既能保证多次插拔后依然保持足够的接触压力，不会出现信号衰减，也不会因为插拔力过大导致板卡焊盘被扯脱。接线端子排部分采用阶梯式排布，每一个接线位对应一个针脚，端子的螺丝采用M2规格的细牙螺丝，锁紧时的压力足够固定0.2-1.

　　5平方毫米的多股铜芯线，适配工业场景里常用的信号传输线径，端子排的外壳采用绝缘阻燃材质，相邻端子之间设置隔离筋，避免接线时线芯外露导致的相邻引脚短路问题。安装边界方面，整个连接器的安装基板采用平板式结构，四个角设置了沉头安装孔，可以通过M3螺丝直接固定在设备机箱的安装梁或者PCB板的预留安装位上，沉头孔的深度设计保证螺丝安装后不会突出基板表面，不会和周边的其他元器件产生干涉。针座的高度经过核算，安装后针座顶部距离基板表面的高度控制在常规板卡元器件的安全高度范围内，不会和机箱盖板或者上层叠加的板卡产生空间冲突，接线端子排的出线方向采用侧向水平出线，导线接好后沿着平行于基板的方向引出，不需要弯折导线，减少导线根部的应力集中，

　　延长导线的使用寿命。在结构细节上，针座和端子排之间采用定位卡扣加过盈配合的组合固定方式，不需要额外打胶或者螺丝固定，装配时直接将针座压入端子排的定位槽内就能完成组合，卡扣的卡紧力经过测试，能够承受常规接线时的拉扯力，不会出现针座和端子排松脱的情况。安装基板和端子排之间设置了定位凸台，装配时凸台卡入端子排底部的定位凹槽内，保证每个针脚和对应的接线端子精准对位，不会出现针位偏移导致的接触不良。另外，考虑到工业场景里的振动工况，整个连接器的所有配合面都设置了防松结构，接线螺丝的螺纹部分添加了防松阻尼涂层，设备运行过程中产生的持续振动不会导致螺丝松动，避免线路松脱导致的信号中断。从选型适配的角度来说，这款连接器的安装孔位、针脚定义排布都兼容常规的工业IO板卡标准，设计人员在做板卡布局时，可以直接套用这个模型的安装尺寸做PCB封装设计，不需要重新测绘尺寸，能大幅缩短硬件开发的周期。现场维护时，如果某个针脚出现接触不良，只需要松开对应端子的螺丝就能更换导线，不需要拆卸整个连接器，也不需要动焊，维护效率比焊接式排针高很多。在三维建模过程中，所有的配合间隙都按照注塑件的公差要求做了预留，针座和端子排的配合间隙控制在0.1mm以内，既方便装配，也不会出现松动晃量，安装孔的位置公差按照IT12级精度设定，保证加工后的零件能够顺利装配，不会出现孔位错位无法安装的问题。
