手动双阀座三通流体换向调节构件

　　在食品饮料、生物医药的流体输送管路系统中，这类三通换向构件的应用场景十分普遍，常被安装在物料输送的支路节点位置，用来完成不同管路间的物料流向切换，或是在CIP清洗回路中实现清洗液与生产物料的通路隔断与切换，避免不同介质出现混流问题。不同于普通两通截断类构件，该结构采用双阀座密封设计，在换向过程中能有效降低介质泄漏的风险，相比单阀座结构，其密封面的受力更均匀，在带压工况下的密封可靠性更有保障，尤其适合有卫生级要求的流体输送场景，能减少管路内的物料残留，降低清洗难度。

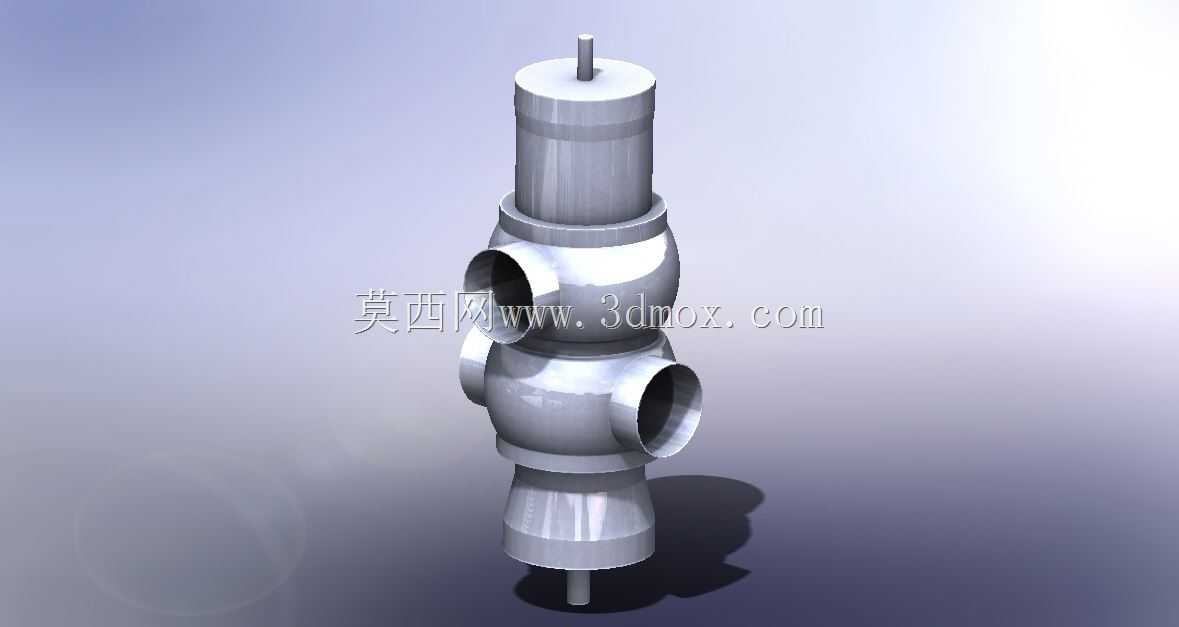

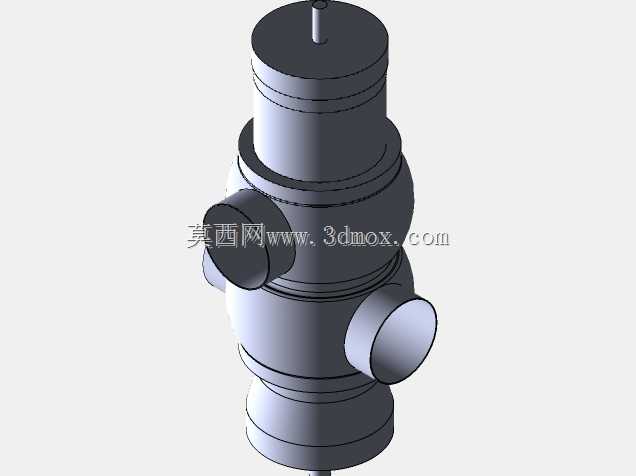

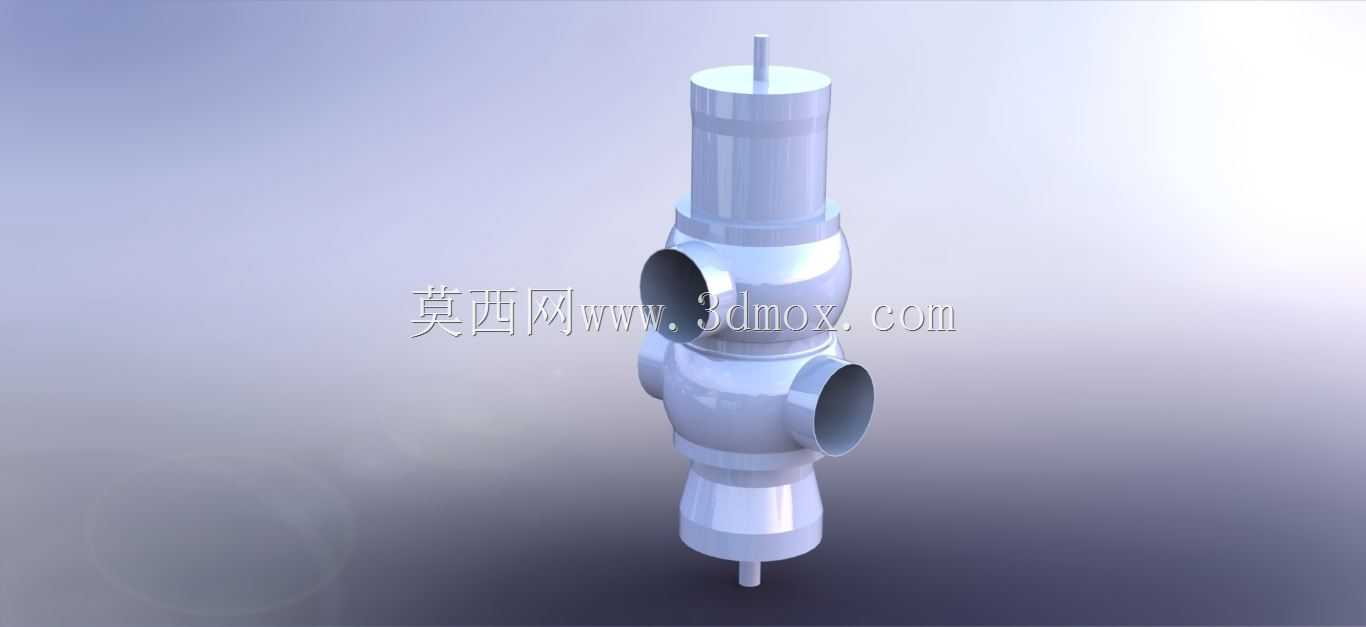

　　从结构设计逻辑来看，该构件整体采用流线型的铸造型腔结构，内部流道没有突兀的直角转折，能减少流体在阀腔内的阻力损失，避免物料在拐角处堆积残留。顶部的阀杆延伸段用于连接手动执行手柄，操作时通过带动阀杆上下位移，改变阀芯与两个阀座的配合位置，从而实现三个通口之间的连通状态切换：可实现入口与上侧出口连通、入口与下侧出口连通，或是两个出口同时与入口截断的状态，满足不同工况下的通路切换需求。三个通口采用标准的对接接口形式，可直接与同管径的卫生级管路通过卡箍或焊接方式连接，安装时不需要额外定制转接构件，能直接适配现有常规管路的安装尺寸。

　　在安装边界的考量上，该构件的竖直方向预留了足够的阀杆行程空间，顶部操作位置需要预留不小于阀杆全行程长度的操作空间，方便手动扳动手柄完成换向操作，同时要保证阀杆周边没有其他管路或设备构件遮挡，避免操作时出现干涉。三个通口的轴线处于同一平面内，其中两个侧向通口同轴布置，下侧通口沿竖直轴线向下延伸，安装时可根据管路走向选择水平安装或竖直安装，但要注意保证阀芯的运动方向与重力方向的夹角不超过设计允许范围，避免阀芯自重影响密封面的贴合压力。

　　从功能特性上看，手动驱动的形式不需要额外接入气源或电源，在没有动力源的现场工况下也能正常操作，适合小规模生产线或是不适合布置气动、电动执行机构的防爆场景。双阀座的设计让阀芯在两个密封位置都能获得均匀的密封比压，即使在管路存在一定压力波动的情况下，也能保持稳定的密封性能，不会因为压力冲击出现密封失效泄漏的问题。整体外表面采用抛光处理，没有卫生死角，外表面的圆弧过渡设计方便日常擦拭清洁，符合卫生级生产区域的设备外观要求。

　　建模过程中需要重点关注内部流道的同轴度要求，两个侧通口的轴线与阀杆运动轴线的垂直度公差需要控制在合理范围内，否则会导致阀芯与阀座配合时出现偏磨，长期使用后会出现密封面磨损泄漏的问题。同时要注意阀杆与阀体上盖之间的密封结构设计，预留密封件的安装槽位，保证阀杆往复运动时的外密封可靠性，避免介质从阀杆位置向外泄漏。阀芯与阀座的配合面需要设计合理的密封锥度，既要保证密封时的接触压力足够，又要避免操作时需要的扳动力过大，影响手动操作的手感。
