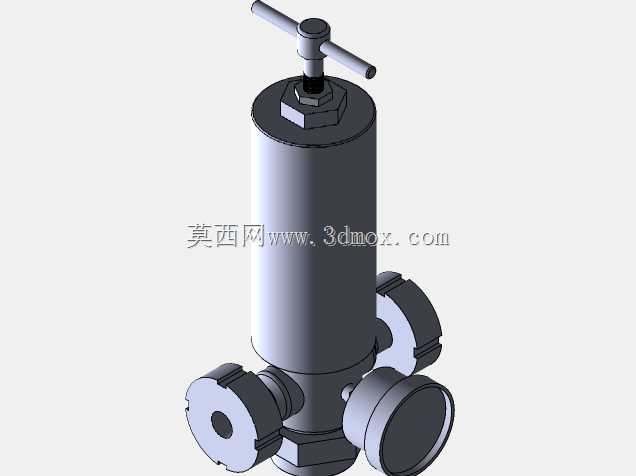

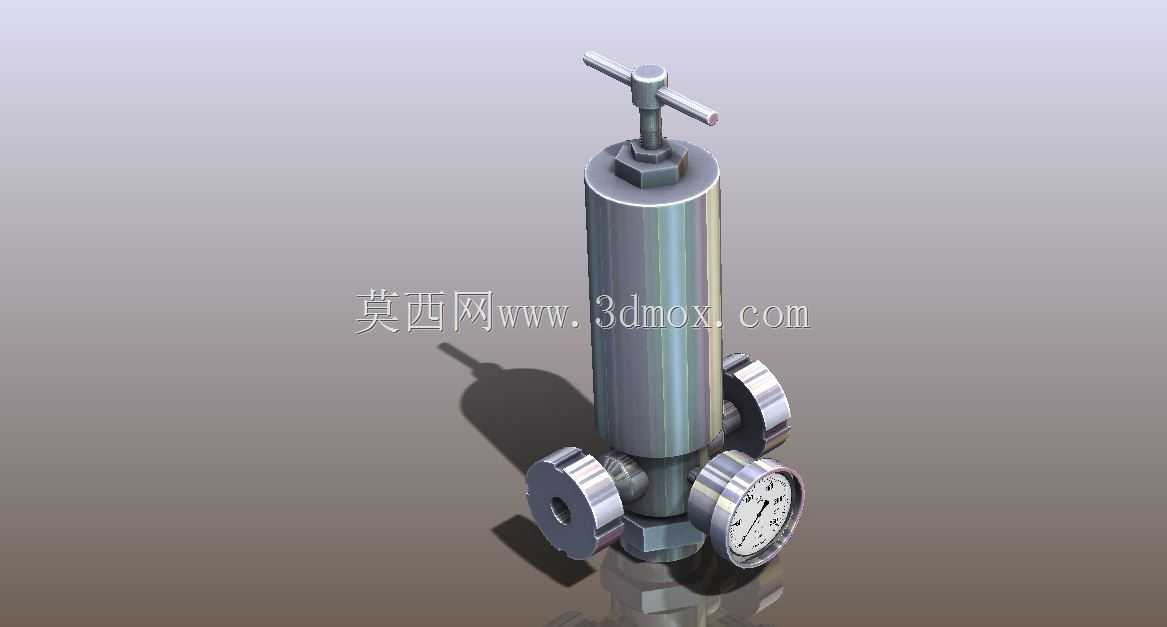

在工业流体输送、实验室气路分配、小型化工试验台、气动设备动力供给等场景里,这类手动调压装置是管路压力管控的核心执行部件,它直接串接在压力介质管路中,承担着将上游高压介质降压稳压到下游设备额定工作压力区间的作用,避免下游承压能力较弱的仪表、执行元件因为超压出现密封失效、元件损坏甚至介质泄漏的风险。从结构设计逻辑来看,整个装置采用立式柱状主体布局,主体承压段采用等径圆柱腔体设计,内部集成阀芯、调压弹簧、密封副等核心调压组件,顶部设置T型手动调节手柄,手柄下方通过梯形螺纹副与腔体内部的弹簧压盖连接,转动手柄时可以改变弹簧预压缩量,进而调整阀芯的开启平衡压力,实现输出压力的连续可调,这种螺纹调节结构自带自锁特性,

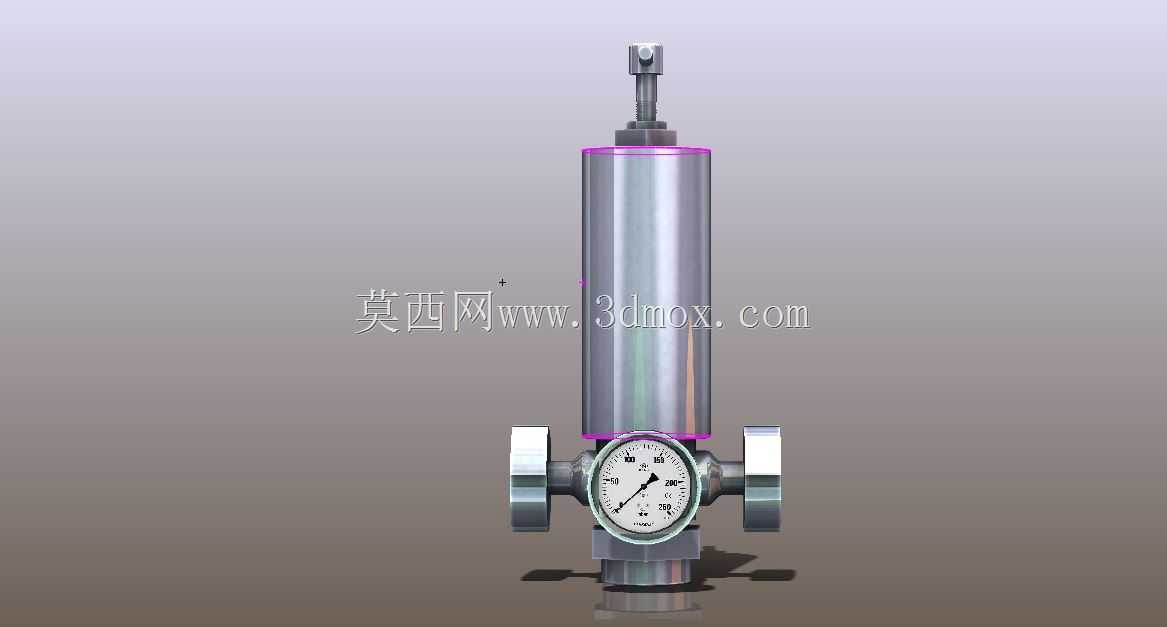

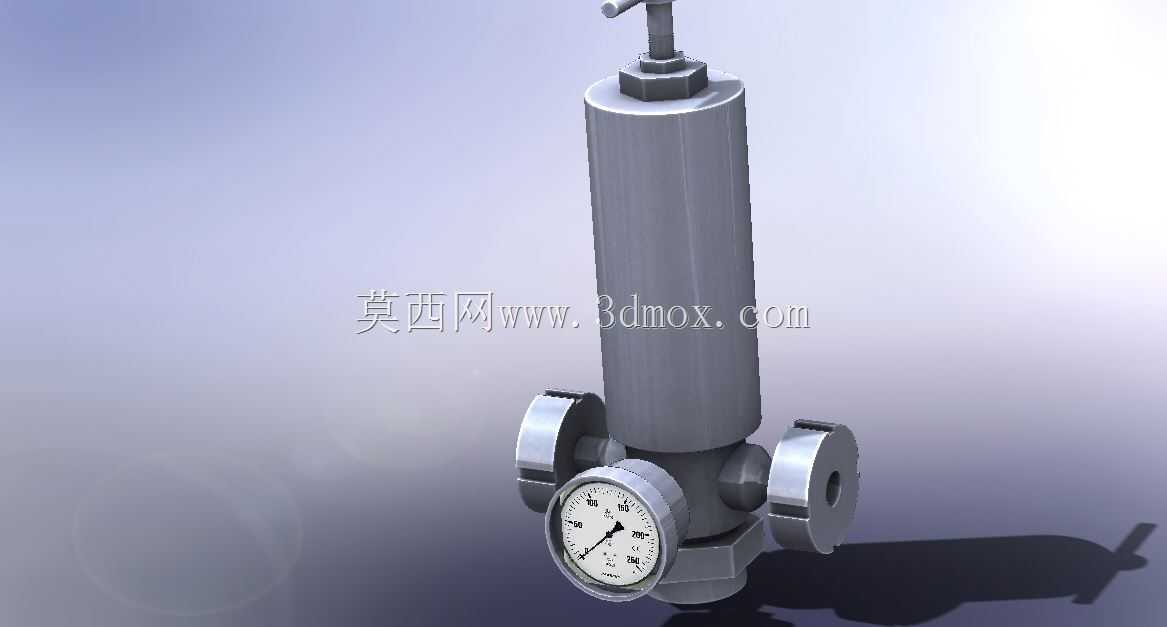

调整到目标压力后不会因为管路介质的脉动冲击出现压力漂移,调节精度可以满足常规工业场景的使用需求。装置侧部对称布置两个接口,其中一个接口为介质输入口,另一个为稳压后的介质输出口,接口采用标准外螺纹连接形式,匹配常规工业管路的连接尺寸,安装时不需要额外制作过渡接头,可以直接和同通径的管路、软管快插接头对接,安装边界上,主体垂直安装时需要预留顶部手柄的操作空间,手柄转动行程范围内不能有其他设备构件遮挡,保证操作人员可以顺畅完成压力调节操作,侧部接口的中心距经过标准化设计,适配现有管路支架的安装孔位,不需要重新设计安装支架就能完成替换安装。装置侧部集成的径向压力表直接与输出端腔体连通,可以实时显示当前输出的介质压力数值,
压力表采用嵌入式安装结构,表盘朝向外侧,操作人员站在操作位就能直接读取压力值,不需要额外在管路上加装外接压力表,减少了管路的连接密封点,降低了介质泄漏的概率。从建模细节来看,整个装置的所有配合面都按照实际加工公差做了结构还原,手柄与调节杆的连接部位做了防转结构设计,避免手柄转动时出现打滑;主体腔体与侧部接口的连接部位做了加强过渡结构,避免高压工况下出现应力集中导致的腔体开裂;底部设置的安装定位台可以匹配安装支架的定位槽,安装时可以快速找正,不需要反复调整装置的垂直度。实际使用过程中,这类调压装置可以适配压缩空气、惰性气体、低粘度液压油等多种洁净介质,不适合含有固体颗粒、高粘度易结焦的介质,否则会造成阀芯卡涩、密封面磨损,
导致调压失效;日常维护时只需要定期检查压力表的示值准确性,以及接口部位的密封件老化情况,不需要拆解主体进行复杂维护,维护成本较低。在三维建模过程中,需要重点还原各部件的装配关系,比如调节螺纹的导程、弹簧的工作行程、阀芯的开启高度,这些参数直接决定了调压装置的压力调节范围,建模时不能随意缩放尺寸,否则会导致模型用于装配干涉检查时出现误差;压力表的表盘刻度、接口的螺纹规格都按照实际工业常用参数做了还原,方便设计人员直接将该模型调用到自己的管路系统装配体中,完成管路布局、安装空间校验的工作,不需要重新对模型进行参数修正。
- 上一篇:手动双阀座三通流体换向调节构件
- 下一篇:流体管路用密封承压阀盖结构设计
- 全部评论(0)
- 模板大小: 1.27 MB
- 售价:5金币
- 下载次数: 99
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 阀门
