流体管路用密封承压阀盖结构设计

　　在工业流体输送控制系统里，阀盖是各类截止阀、调节阀、电磁阀等阀体组件的核心承压密封部件，主要承担阀体端部封盖、阀杆穿装支撑、内部介质压力承载的作用，其结构合理性直接决定整阀的外密封可靠性与运行寿命。从现场应用场景来看，这类阀盖广泛适配于中小通径的工业自控阀门，常见于化工流体输送管路、液压动力单元、气动控制回路、水处理设备管路、中小型制冷机组冷媒回路等场景，既可以配合传感器类自控阀实现介质通断的精准控制，也能适配手动检修类截断阀，作为阀体端部的密封承载结构，隔绝管路内部介质与外部环境的接触，避免介质泄漏引发的安全隐患与物料损耗。

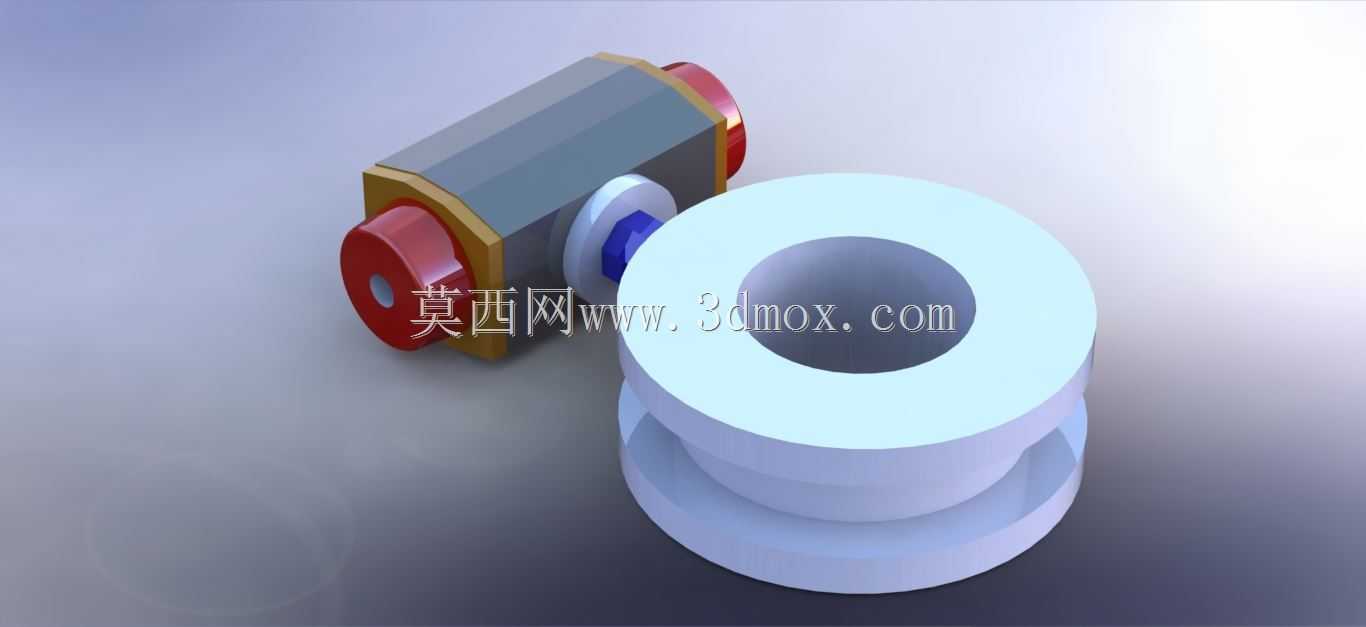

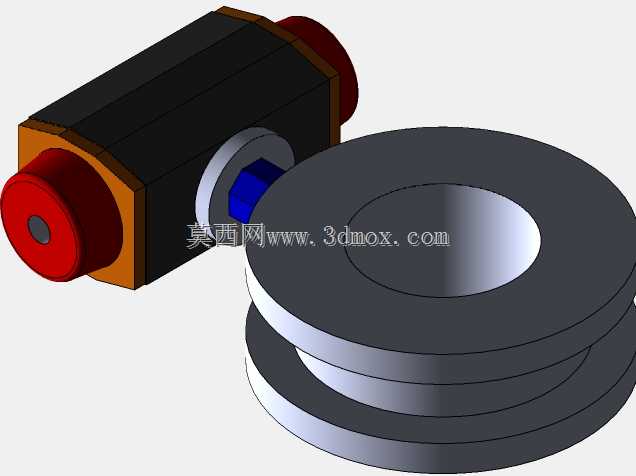

　　这款阀盖的整体结构采用阶梯轴式回转体设计，主体为同轴布置的两段不等径圆柱结构，大直径段为与阀体配合的密封安装段，小直径段为阀杆穿装与填料容纳段，中心开设同轴通孔作为阀杆的穿装通道，通孔的尺寸公差按照阀杆的运动配合精度设计，既保证阀杆往复或回转动作的顺畅性，又能预留填料密封的安装空间，避免阀杆动作卡滞或密封间隙过大导致的泄漏。大直径段的外圆设置有环形凹槽结构，用于安装O型密封圈或者平垫密封件，安装时该段嵌入阀体端部的对应配合腔体内，通过端面压紧与径向密封的双重作用，实现阀盖与阀体结合面的静密封，能够承受管路内的额定工作压力，避免介质从阀盖与阀体的结合缝隙处泄漏。

　　设计过程中首先需要匹配对应阀体的安装边界尺寸，阀盖大直径段的外径尺寸与阀体端部的安装腔内径采用基孔制间隙配合，配合公差控制在合理范围内，既保证装配时能够顺利压入到位，又不会因为间隙过大导致密封件偏磨失效。阀盖的轴向总长度需要结合阀体的腔体深度、密封件的压缩量、填料函的深度综合确定，保证装配后阀盖端面与阀体安装面完全贴合，密封件的压缩率控制在密封材料的合理区间内，避免压缩量过大导致密封件永久变形失效，或是压缩量不足导致密封比压不够引发泄漏。中心通孔的直径根据适配阀杆的直径确定，通孔内壁的表面粗糙度需要满足密封要求，避免粗糙度过大刮伤阀杆表面的镀层或是磨损填料，导致阀杆处的动密封失效。

　　从功能特性来看，这款阀盖的阶梯结构能够实现载荷的合理分散，管路内部的介质压力作用在阀盖内侧端面时，大直径段的台阶面能够将压力载荷均匀传递到阀体的安装端面上，避免应力集中导致的阀盖变形。环形密封槽的尺寸根据所选密封件的线径设计，槽宽与槽深的比例符合密封件的安装规范，保证密封件装入后不会出现扭曲、挤出的问题，在压力波动的工况下依然能够保持稳定的密封性能。阀盖与阀体的连接采用周边螺栓压紧的方式（图中未展示连接螺栓孔结构，实际应用中会根据通径与压力等级在大直径法兰端布置对应数量的螺栓过孔），螺栓的布置位置均匀分布在密封节圆外侧，保证压紧力能够均匀作用在密封面上，避免局部压紧力不足导致的泄漏。

　　在实际选型应用时，需要先确认适配阀门的公称通径、公称压力、输送介质特性，匹配阀盖的材质与密封件材质，比如输送腐蚀性介质时需要选用耐蚀合金材质的阀盖，配套氟橡胶类耐蚀密封件；高温工况下则需要选用耐高温的金属材质与柔性石墨密封结构。安装过程中需要保证阀盖与阀体的同轴度，避免偏斜导致密封件局部受压过大，螺栓拧紧时需要按照对角顺序逐步拧紧，保证各螺栓的预紧力一致，避免阀盖受力不均产生变形。日常运维中，阀盖部位的常见故障多为密封件老化导致的外泄漏，或是阀杆通孔处磨损导致的填料泄漏，这类结构的阀盖因为采用分体式设计，检修时可以直接拆卸阀盖更换密封件与填料，无需整体拆卸阀体，能够大幅降低现场运维的工作量与停机时间。

　　建模过程中需要重点关注各回转面的同轴度公差、密封槽的尺寸精度、端面的平面度要求，这些形位公差直接影响最终的装配密封效果。比如阀盖与阀体贴合的端面平面度需要控制在合理范围内，避免端面存在凹凸不平导致密封面贴合不严；密封槽的槽口需要设置微小的倒角，避免装配时刮伤密封件表面；中心通孔与外圆安装面的同轴度需要保证，避免阀杆穿装后出现偏心，导致阀杆动作卡滞、填料偏磨泄漏。这类回转体类阀盖的结构相对规整，建模时采用旋转特征即可生成主体结构，后续再添加密封槽、倒角、螺栓孔等辅助特征，建模效率较高，同时也便于后续根据不同的压力等级、通径尺寸进行参数化调整，快速生成同系列不同规格的阀盖模型，缩短系列化产品的设计周期。
