立式螺旋垂直物料输送设备结构设计

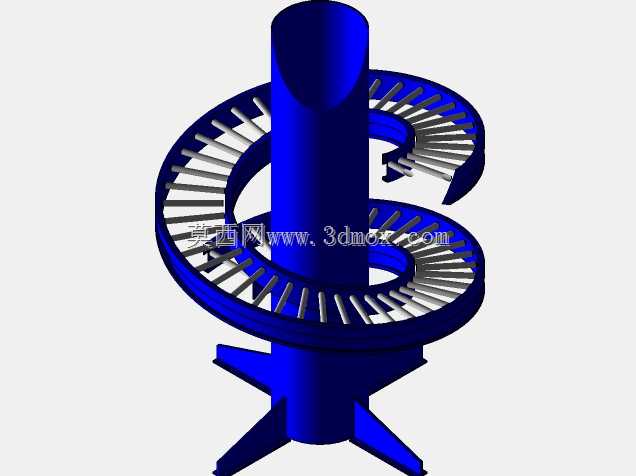

　　这款立式螺旋输送结构的设计初衷，是解决狭小生产空间内散状物料的垂直提升转运需求，区别于常规水平布置的螺旋输送设备，该结构采用中心立柱搭配双层螺旋溜道的形式，无需额外配置驱动动力组件，依靠物料自身重力即可沿螺旋溜道完成自上而下的连续输送，在粮食加工、建材散料转运、港口散货装卸、化工颗粒料中转等场景中，这类无动力螺旋输送结构能够大幅降低垂直输送环节的能耗，同时避免带式提升、斗式提升设备存在的物料卡滞、撒漏问题。从结构设计逻辑来看，中心承重立柱采用厚壁圆筒结构，作为整个螺旋溜道的安装基准，立柱底部设置四脚支撑结构，支撑脚向外延伸出足够的跨距，能够将上部螺旋结构的载荷均匀传递到安装基础上，安装时需要保证立柱的垂直度偏差不超过千分之一，

　　避免螺旋溜道出现倾斜导致物料流速不均、局部积料的问题。螺旋溜道采用分段拼接的设计思路，每一段螺旋溜槽都通过支撑筋板与中心立柱焊接固定，溜道的螺旋升角经过反复校核，针对不同堆积密度的散状物料，升角设置在物料安息角的1.2-1.5倍区间，既能够保证物料依靠自重顺畅下滑，又不会因为流速过快导致物料在溜道出口处飞溅、产生过多破碎。溜道表面设置有等间距排布的阻尼条，这些阻尼条垂直于物料流动方向布置，能够对下滑的物料起到缓冲减速的作用，尤其是针对粮食、塑料颗粒这类易磕碰破碎的物料，阻尼条可以大幅降低物料下滑过程中的终端速度，减少物料破损率。双层螺旋溜道的设计能够在相同的安装高度下，提升一倍的物料输送通量，两层溜道之间预留有足够的检修间隙，

　　日常运维时操作人员可以顺利进入两层溜道之间，清理溜道表面的粘结物料、检查筋板的焊接牢固度。从安装边界尺寸来看，该结构整体外轮廓为圆形，最大外径根据输送通量需求可调整，常规通量下设备最大外径不超过两米，适配大多数厂房的楼层开孔尺寸，安装时不需要对现有厂房结构做大规模改造，只需要在楼层对应位置预留与设备外径匹配的安装孔，将底部支撑脚与地面预埋钢板焊接固定即可完成主体安装。设备进料口设置在螺旋溜道的最上端，可直接与上层的料仓出料口、皮带机下料端对接，不需要额外设置进料导流装置，溜道的螺旋走向经过平滑过渡设计，物料从进料口进入后能够自然滑入螺旋溜道，不会在进料位置出现堵料、积料的情况。在结构强度校核阶段，针对溜道的承重能力做了专项计算，

　　每米溜道可承载的散料重量按照常规散料堆积密度的1.5倍做冗余设计，筋板的厚度、焊接坡口形式都经过受力仿真验证，即使出现短时间物料堆积过载的情况，也不会出现溜道变形、焊缝开裂的问题。相较于传统的垂直斗式提升机，这种螺旋输送结构没有运动部件，日常运维只需要定期检查溜道表面磨损情况、支撑结构的紧固状态即可，运维成本不到斗提设备的十分之一，同时设备运行过程中没有传动部件的噪音，能够有效改善生产车间的作业环境。针对磨琢性较强的散状物料，比如矿石碎料、建筑砂石，溜道表面可以额外粘贴耐磨衬板，衬板采用沉头螺栓固定，磨损后可以快速更换，不需要整体更换溜道结构，进一步延长设备的整体使用寿命。在实际选型应用中，需要根据输送物料的粒径、堆积密度、磨琢性调整溜道的宽度、螺旋升角以及阻尼条的间距，比如针对粒径较大的块状物料，需要适当加大溜道宽度，避免大块物料在溜道内卡滞；针对磨琢性强的物料，需要减小螺旋升角、加密阻尼条，降低物料下滑速度，减少溜道表面的磨损。
