火山口物料输送储料一体装置结构

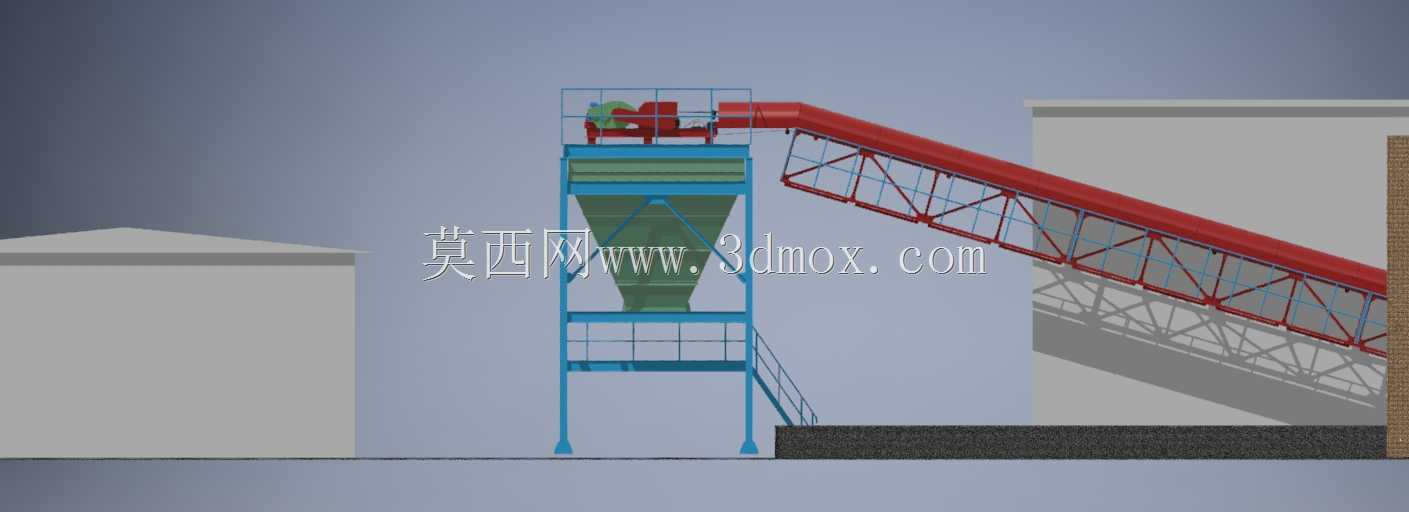

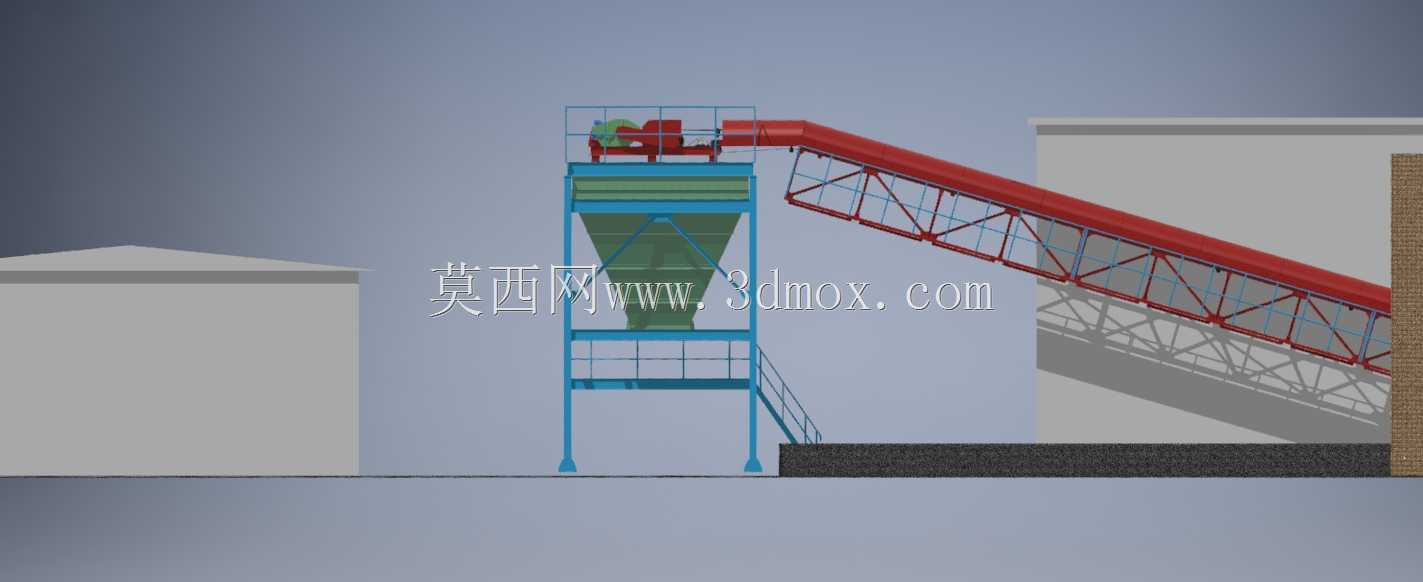

　　这套装置针对高落差、大坡度的散料转运场景设计，核心解决特殊地形下的物料垂直提升与长距离斜向输送衔接问题，整体采用高架立式储料仓搭配大倾角斜向输送桥架的组合布局，能够在场地受限、地形存在高差的作业区域完成散状物料的中转存储与定向输送作业。从结构布局来看，立式储料仓采用方锥形料斗设计，上部为方形直段储料腔，下部收缩为锥形出料段，料斗外壁设置多层环形加强筋，避免满料状态下仓壁受物料侧压出现形变，仓体整体通过四根方形型钢立柱支撑，立柱之间设置横向与斜向交叉的支撑腹杆，形成稳定的空间桁架结构，立柱底部设置方形安装底板，可通过地脚螺栓与混凝土基础锚固，安装时需保证立柱的垂直度偏差控制在千分之一以内，避免上部载荷偏载引发结构失稳。

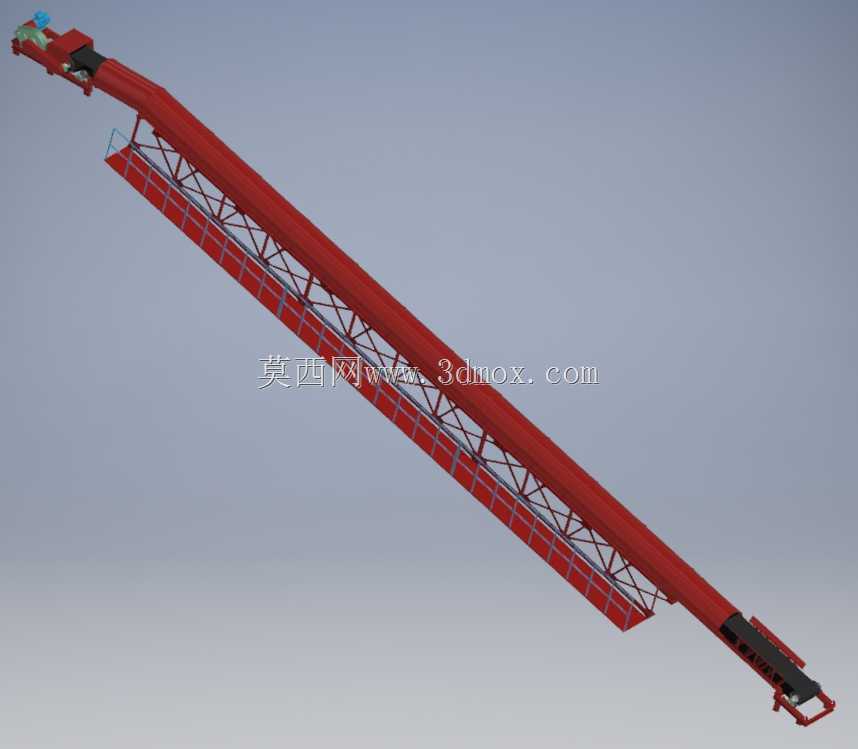

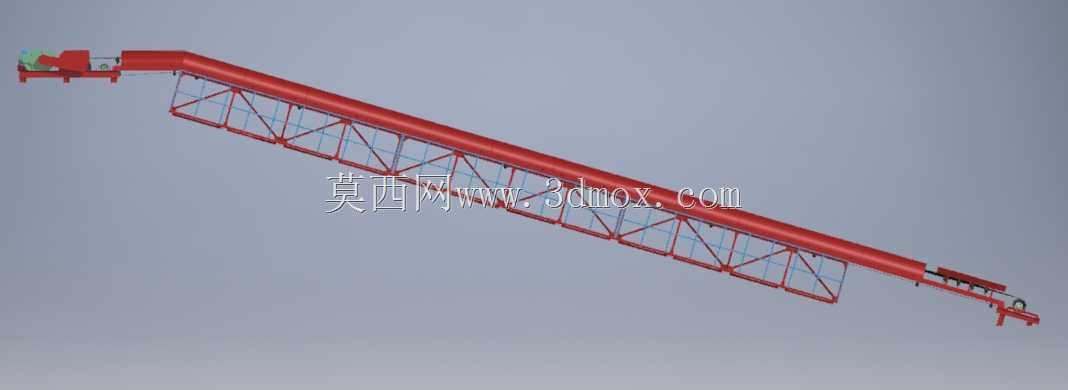

　　储料仓顶部设置驱动平台，平台周边安装高度不低于1.2米的安全护栏，侧面设置带扶手的斜爬梯连通地面与顶部平台，爬梯踏步采用防滑花纹钢板制作，倾角控制在45度以内，满足日常巡检与设备维护的通行需求。斜向输送桥架采用桁架式结构，主弦杆采用矩形型钢制作，腹杆采用等边角钢交叉焊接，整体桥架一端与储料仓顶部的出料口刚性连接，另一端延伸至受料点位，桥架的倾角根据输送物料的安息角设计，保证物料在输送过程中不会出现下滑回料的问题，桥架上部铺设输送廊道的防护面板，两侧设置安全护栏，既可以避免输送过程中物料洒落，也能为日常巡检提供安全的行走通道。桥架与储料仓的连接位置设置过渡导料槽，导料槽内壁铺设耐磨衬板，降低物料下落过程中对槽体的冲刷磨损，

　　导料槽的出料端对准输送设备的受料段，保证物料能够平稳落到输送面上，不会出现偏载撒料的问题。在设计过程中，需要重点核算储料仓满载状态下的整体载荷，包括物料自重、仓体结构自重、风载荷以及顶部驱动设备的动载荷，通过有限元分析对立柱、桥架桁架的受力状态进行模拟，对应力集中的节点位置做加强处理，比如立柱与横梁的连接节点处增加加劲板，桥架与仓体连接的位置做变截面过渡，避免应力集中引发结构开裂。安装边界方面，储料仓区域的地面需要做硬化处理，混凝土基础的厚度根据满载总载荷核算，保证基础的承载力满足要求，桥架的远端支撑点如果搭设在建筑结构上，需要提前对建筑结构的承载能力进行校核，必要时增加附加支撑结构，避免载荷超出建筑的设计上限。日常作业过程中，

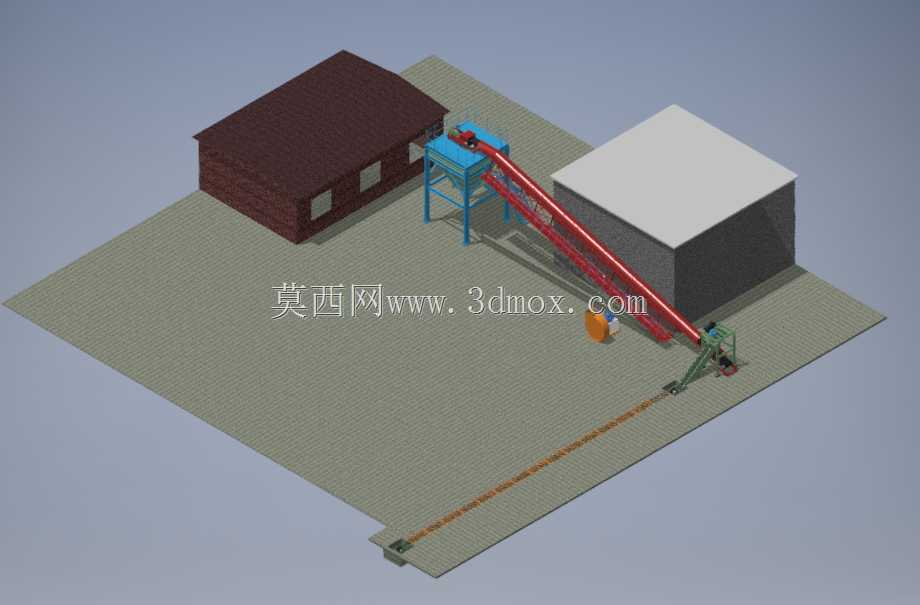

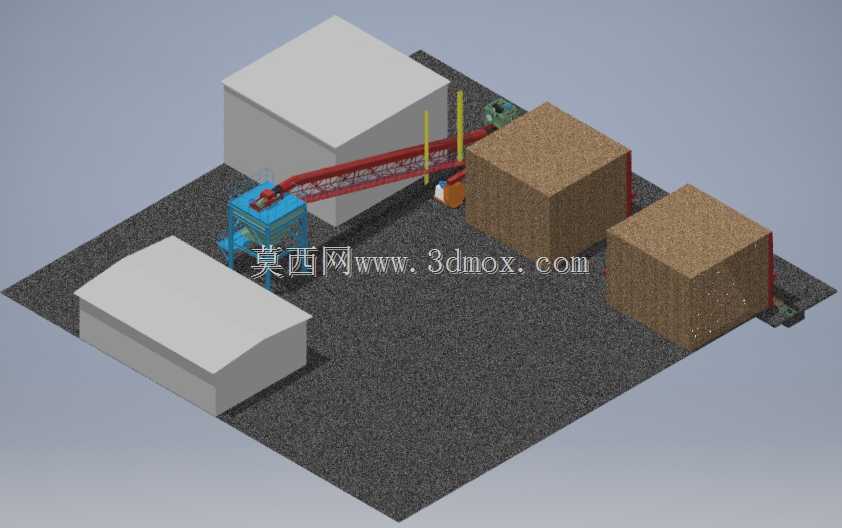

　　物料通过输送桥架从低位受料点输送至储料仓顶部，落入仓内暂存，需要出料时通过仓底的出料装置控制出料流量，完成物料的中转调配，这种结构布局不需要占用大量的地面场地，能够充分利用竖向空间完成物料的存储与转运，尤其适合地形存在天然高差、地面可用场地狭窄的作业场景，相比传统的水平输送加垂直提升的组合设备，这套一体化结构的物料转运路径更短，设备整体的占地面积更小，结构的稳定性更强，后期维护的点位也更少。在细节设计上，储料仓的锥形段内壁可以根据输送物料的磨损特性选择对应的耐磨衬板，比如输送磨琢性较强的矿料时采用高锰钢衬板，输送一般性散料时采用高分子耐磨衬板，降低物料对仓壁的磨损，延长设备的使用寿命；桥架的桁架结构需要做整体的防腐处理，根据作业环境的腐蚀等级选择对应的防腐涂层，比如在户外潮湿环境下采用热镀锌加面漆的处理方式，在有腐蚀介质的环境下采用对应的防腐涂层，避免结构长期受环境侵蚀出现锈蚀减薄，影响结构的承载能力。另外，爬梯与各层平台的连接位置需要做防滑处理，护栏的横杆间距符合安全规范要求，所有的尖锐边角都做倒钝处理，避免巡检维护过程中出现磕碰划伤的问题。
