带液位检测的储罐自动注液流程装置

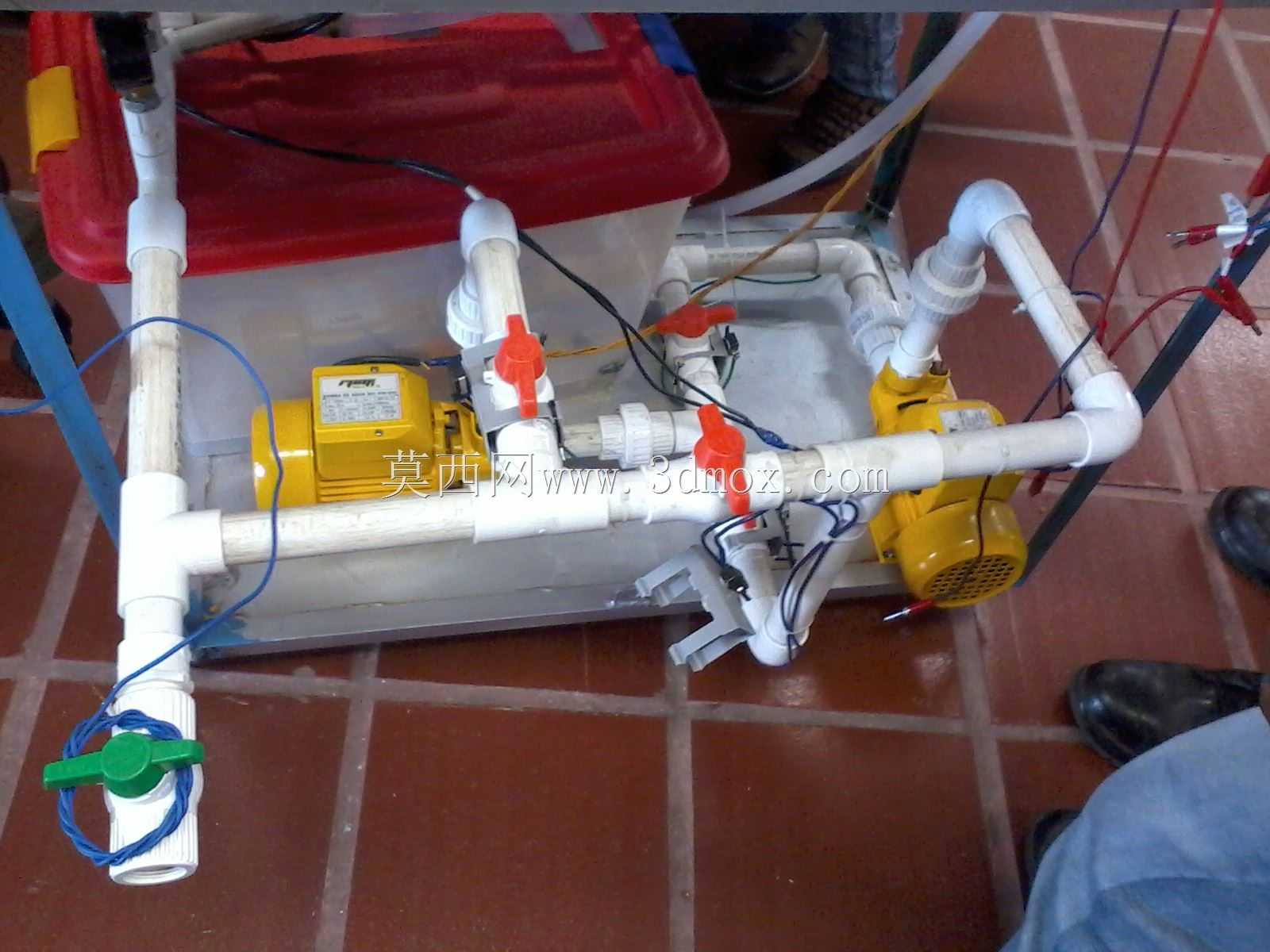

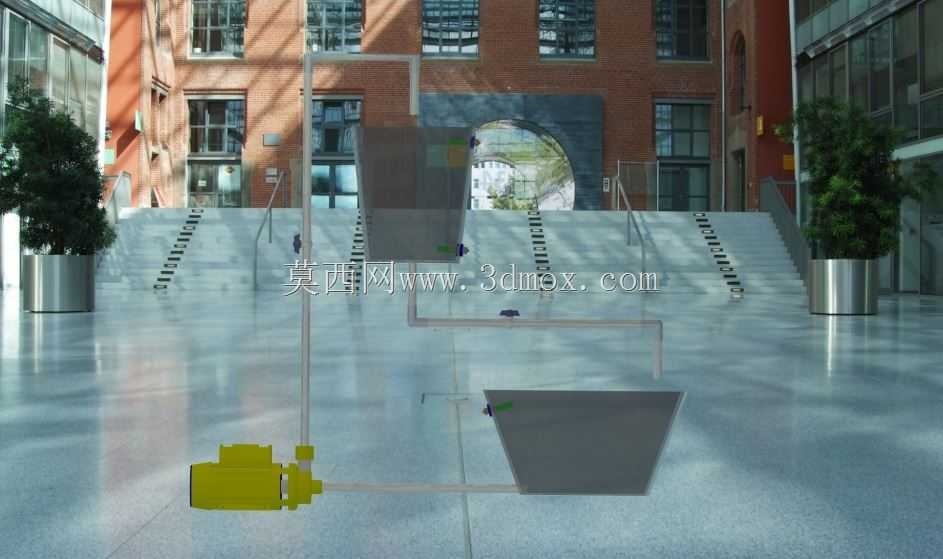

　　在化工配料、食品饮料灌装、水处理药剂投加这类需要精准控制储液容量的生产场景里，靠人工观察液位启停注液泵的方式，不仅容易出现溢液浪费、液位不足导致后续工序断料的问题，长期在有腐蚀性介质的工位值守还会增加操作人员的职业暴露风险，这套带液位传感检测的自动注液流程结构，就是针对这类连续流体输送工位的实际需求搭建的。整个装置的核心逻辑是通过液位检测元件实时采集储罐内的液体高度信号，当液位达到预设的满容阈值时，自动切断前端供液动力单元的输出，当液位下降到补料下限位置时，自动启动供液单元完成补液，全程不需要人工介入干预，能适配常压敞口储罐的连续供液作业场景。从结构布局来看，整套装置沿垂直与水平方向排布管路，供液动力单元布置在整个结构的最下方低位，

　　一方面可以利用液体自重减少泵入口的气蚀风险，另一方面低位布置也能降低整套装置的重心，减少管路振动带来的连接松动问题；中间段的输送管路采用直角折弯布局，在有限的安装空间内完成垂直抬升与水平输送的路径转向，管路的折弯半径统一按照管路通径的3倍设置，避免直角死弯造成的流阻骤增，减少输送过程中的压力损失。上方的两个储液单元按照流程顺序排布，前端的过渡储槽承接管路输送来的液体，做初步的气泡消能后再流入下方的计量储罐，避免液体直接冲入储罐造成的液面波动，导致液位检测元件出现误判信号。液位检测元件的安装位置特意避开了液体入料的正冲区域，安装在储罐侧壁距离溢流口50mm的位置，这个位置既不会因为入料时的液面波动触发错误的满容信号，

　　也能在液体到达安全满容量程前及时触发停泵信号，预留足够的管路止回响应距离，避免停泵后管路内残留的液体继续流入储罐造成溢液。安装边界方面，整套装置的横向占用宽度控制在1200mm以内，垂直安装高度不超过1800mm，底部预留了200mm的检修空间，方便操作人员日常检查管路接头的密封情况、清理泵入口的过滤杂物；所有管路连接端都预留了标准法兰接口，能直接对接现场现有的供料主管路，不需要对原有生产线的管路做大规模改造。设计过程中特意将检测元件的信号走线与流体管路分开排布，走线槽布置在管路的后侧，避免管路出现跑冒滴漏时液体侵蚀信号线路，同时也方便后续检修时单独排查线路故障，不会和管路拆装作业形成干涉。供液单元的选型匹配上，

　　是按照储罐单小时最大补料量的1.2倍配置输出流量，既不会因为流量过大造成入料时液面翻腾剧烈影响检测精度，也不会因为流量过小导致补料周期过长，影响连续生产的节拍。在不同的应用场景下，这套结构只需要更换对应介质兼容性的管路材质与检测元件类型，比如输送腐蚀性化工介质时换成PVDF管路与防腐型液位检测元件，输送食品级介质时换成304不锈钢抛光管路与食品级检测探头，就能快速适配不同行业的注液工位需求，不需要对整体布局做大幅度调整。整套结构的受力支撑全部采用方形型材搭建，支撑立柱的底部设置了可调脚杯，能适应安装地面不平整的现场情况，调整水平度后避免储罐因为倾斜造成的液位检测基准偏差，每个管路的支撑点间隔不超过800mm，避免长距离管路因为自重出现下垂变形，导致管路连接处出现应力集中渗漏的问题。
