西林德罗纽马蒂科方形安装气动传感基座

　　在气动控制系统的回路搭建中，这类带方形安装法兰的传感基座是气路信号采集环节的核心承载部件，常被布置在气动执行元件的进出气端、气源处理单元的分支节点，或是阀岛的信号反馈工位，用来固定传感元件、连通气路通道，同时为传感检测元件提供稳定的安装基准，避免设备运行过程中的振动导致检测信号偏移、气路密封失效。从实际产线应用来看，这类基座在自动化装配线的气动夹具工位、包装设备的气动执行机构、轻工机械的气压控制回路中都有广泛使用，尤其是在需要紧凑安装空间的小型自动化设备里，一体化的基座设计能减少管路转接接头的使用，降低气路泄漏的概率，同时压缩整体安装占用空间。

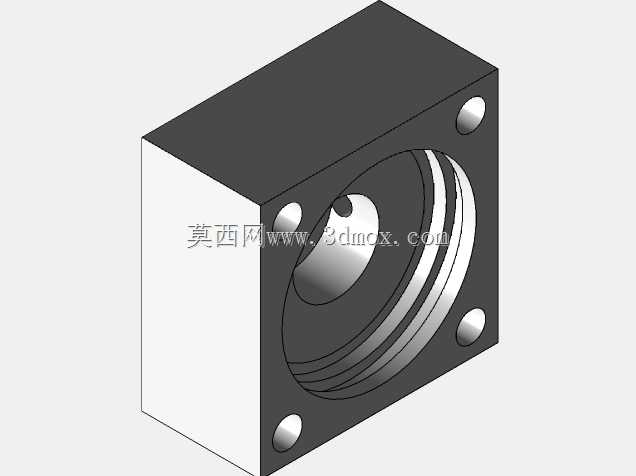

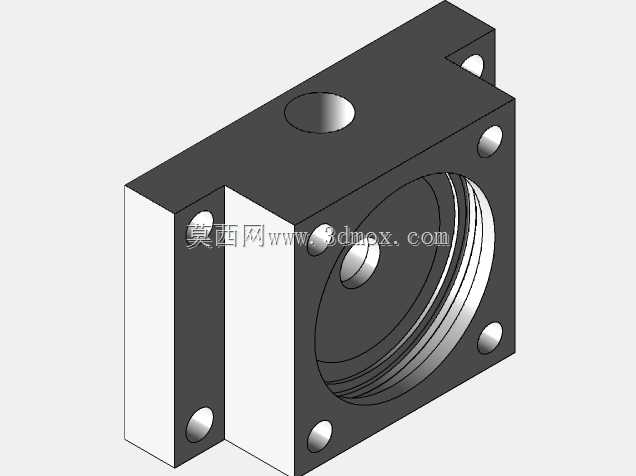

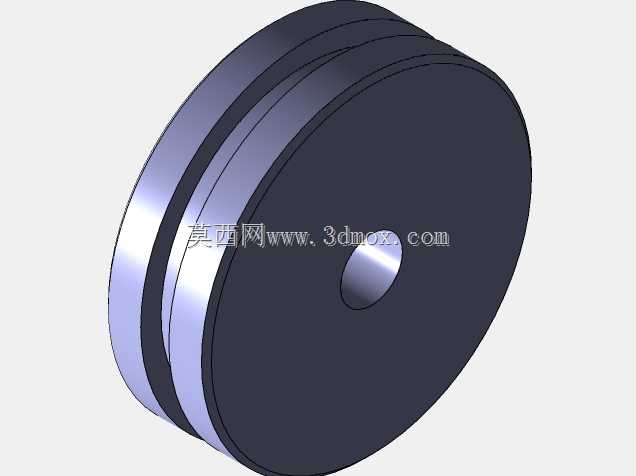

　　从结构设计逻辑来看，这个基座采用了分体式的块体组合结构，主体分为法兰安装端和气路容纳腔两个部分，法兰端面上均匀布置了四个沉头安装孔，孔位的中心距按照常规气动元件的安装标准设定，能够直接适配同规格的气动执行元件端盖，不需要额外加工转接板。基座侧面的通孔为传感元件的安装预留了同轴定位面，孔的内壁加工有定位台阶，能够保证传感元件装入后检测端面与气路通道的相对位置精度，避免因为安装倾斜导致检测灵敏度下降。气路容纳腔的内壁加工有内螺纹，用来和外部气路管路或者快插接头连接，螺纹的加工深度经过校核，既能够保证接头旋入后的连接强度，又不会因为旋入过深顶到内部的传感元件。

　　在安装边界的设计上，这个基座的整体外形采用直角方块结构，所有棱边都做了小尺寸的倒角处理，既能够避免安装过程中锐边划伤操作人员，也能减少装配时与周边元件的干涉。基座的总厚度控制在适配小型气动回路的尺寸范围内，法兰端面的平面度有严格的公差要求，安装后能够和配合面紧密贴合，不需要额外加装密封垫片就能保证端面的密封性能，减少了装配时的零件数量。顶部的圆形沉孔是为了安装固定锁紧件设计的，沉孔的深度刚好能够容纳锁紧螺钉的头部，保证螺钉装入后不会突出基座表面，避免和周边的管路、其他元件产生磕碰。

　　从功能特性上看，这种一体化的基座设计把传感元件安装、气路连通、设备固定三个功能整合在同一个零件上，相比传统的分散式安装结构，减少了零件之间的连接接缝，也就减少了潜在的泄漏点。基座的材质选择上通常会采用硬质铝合金做表面阳极氧化处理，既能够保证足够的结构强度，承受气路的工作压力，又能控制零件的整体重量，在移动类气动执行元件上使用时不会增加过多的负载。内部气路通道的转角处都做了圆弧过渡处理，能够减少压缩空气在通道内的压力损失，提升气路的响应速度，这一点在高频动作的气动工位上尤为重要，能够减少信号传递的延迟，提升设备的整体运行节拍。

　　在实际选型适配的时候，需要注意基座法兰端的安装孔位要和配套的气动元件安装尺寸完全匹配，侧面传感元件安装孔的直径要和选用的传感元件外径一致，保证装入后的同轴度。基座的气路通径要和整个回路的气管通径匹配，避免通径过小导致气路流量不足，影响执行元件的动作速度。安装时四个沉头孔的锁紧螺钉要采用对角分次拧紧的方式，避免单个螺钉拧紧力过大导致基座变形，影响端面密封性能或者内部传感元件的安装精度。如果是在有切削液、粉尘的工况下使用，还可以在传感元件和基座的配合面加装小型密封圈，进一步提升防护等级，避免杂质进入气路通道或者传感元件内部，延长元件的使用寿命。

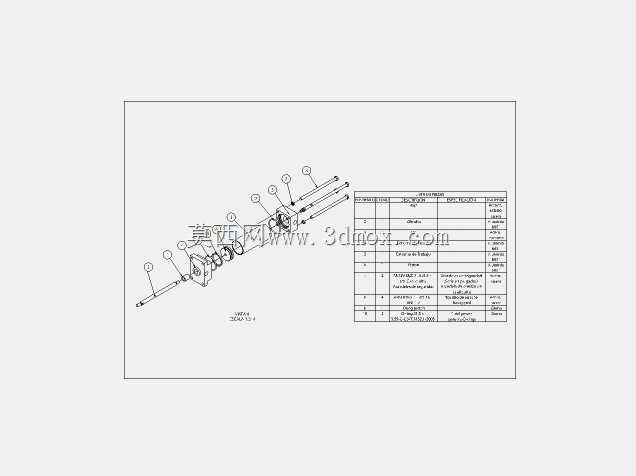

　　这类基座的三维建模过程中，需要重点保证各个安装孔的位置度公差，尤其是法兰端四个安装孔相对于中心气路通道的位置度，还有侧面传感安装孔与中心通道的垂直度，这些形位公差直接影响最终的装配效果和使用性能。建模时可以先绘制主体的方块轮廓，再依次切除出各个安装孔、气路腔、沉孔结构，最后添加倒角、圆角等工艺特征，所有孔特征的尺寸都要和对应的标准件尺寸匹配，比如沉头孔的直径要适配选用的内六角螺钉头部尺寸，内螺纹的规格要和常用的气动快插接头螺纹一致，保证模型能够直接用于后续的工程图生成和加工生产。
