平开式不锈钢合页结构设计方案

　　日常民用与工业场景中，各类平开式柜门、箱门、小型设备检修门的转动连接，都离不开这类铰接结构的支撑。不同于重型承重铰链，这款合页针对轻载开合场景设计，单页可承受10kg以内的垂直静载荷，适配厚度12-25mm的门板安装，在配电柜箱门、小型设备防护门、民用家具柜门的装配场景中应用广泛。

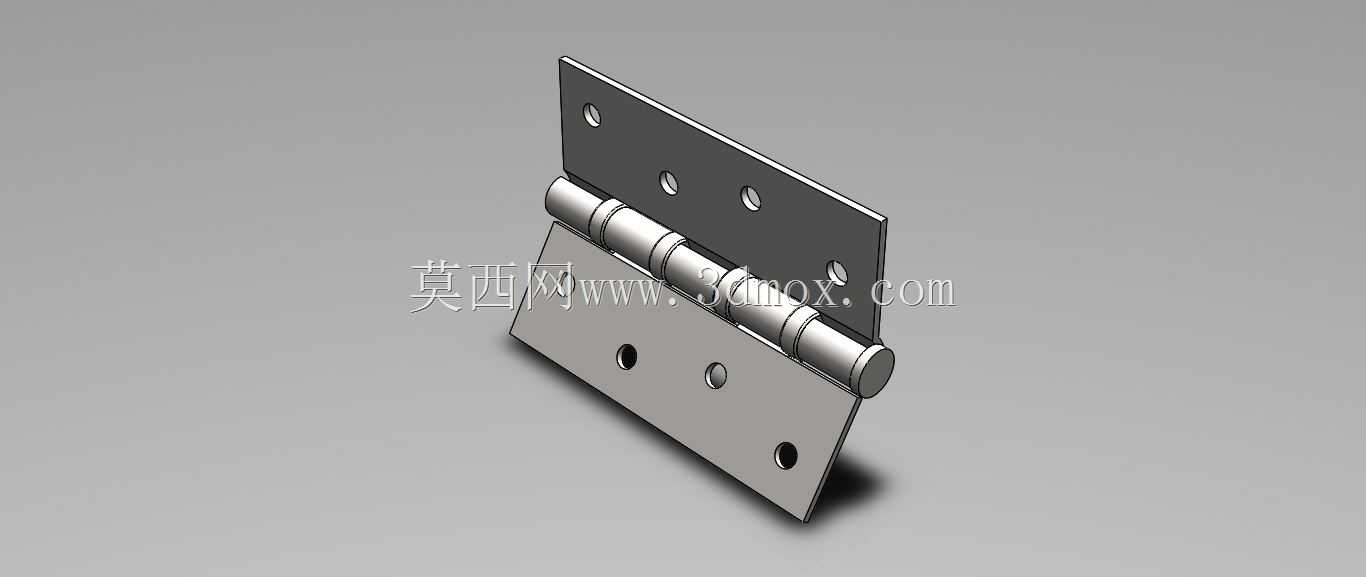

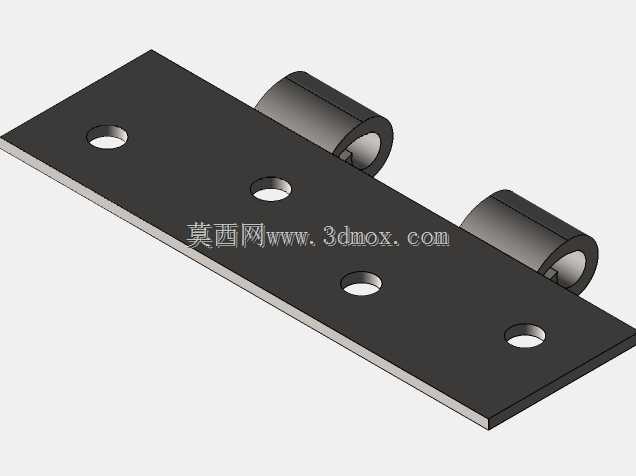

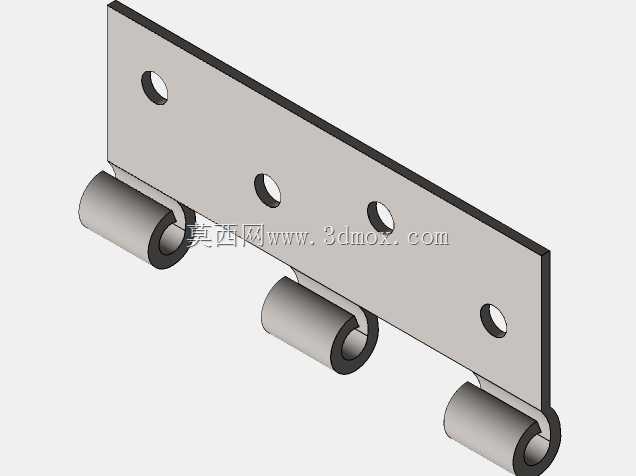

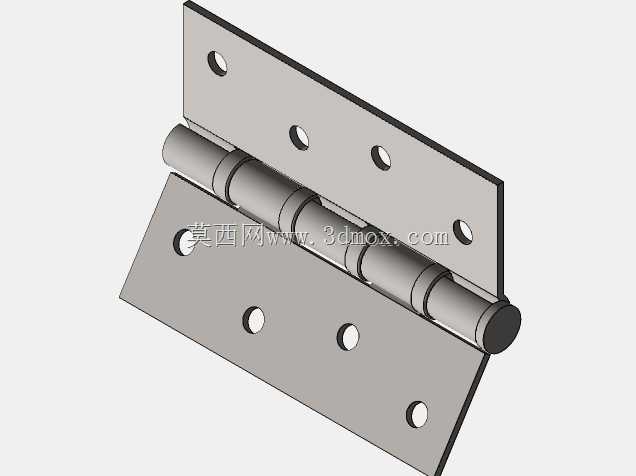

　　从结构设计逻辑来看，这款合页采用双页片配合中间卷制筒身的经典铰接结构，两个页片分别通过沉头螺钉与门框、门板固定，中间的销轴贯穿卷制筒身，实现两个页片的0-180度相对转动。页片上的安装孔位采用等距排布设计，沉头孔深度适配M4规格的沉头螺钉，安装后螺钉头完全没入页片平面，不会出现凸起剐蹭的问题。卷制筒身与页片的连接位置做了圆弧过渡处理，避免开合过程中应力集中导致页片根部断裂，销轴两端做了铆压封边处理，长期开合使用不会出现销轴脱出的故障。

　　设计过程中需要重点控制几个关键尺寸边界：首先是合页展开后的总长度，要匹配门板侧边的安装空间，避免超出门板边缘影响外观；其次是两个页片的厚度差，要保证安装后门板与门框的贴合面平整，不会出现页片凸起导致的门缝不均问题；卷制筒身的同轴度公差需要控制在0.1mm以内，否则开合过程中会出现卡滞、异响的问题。页片边缘做了0.5mm的倒角处理，既可以避免安装过程中划手，也能减少页片与门框、门板接触面的应力集中。

　　实际选型使用时，需要根据门板的重量、开合频率确认合页的安装数量，单扇重量8kg以下的门板配置2组合页即可满足承重需求，若门板开合频率较高、或存在一定的侧向载荷，可适当增加合页数量分散受力。安装时需要保证上下合页的同轴度，避免出现别劲导致开合阻力过大，长期使用会加速销轴与筒身的磨损，缩短合页的使用寿命。这款合页的转动阻尼适中，开合过程中没有明显的松旷量，既可以保证门板开合顺畅，也不会因为阻尼过小导致门板自行晃动关闭。
