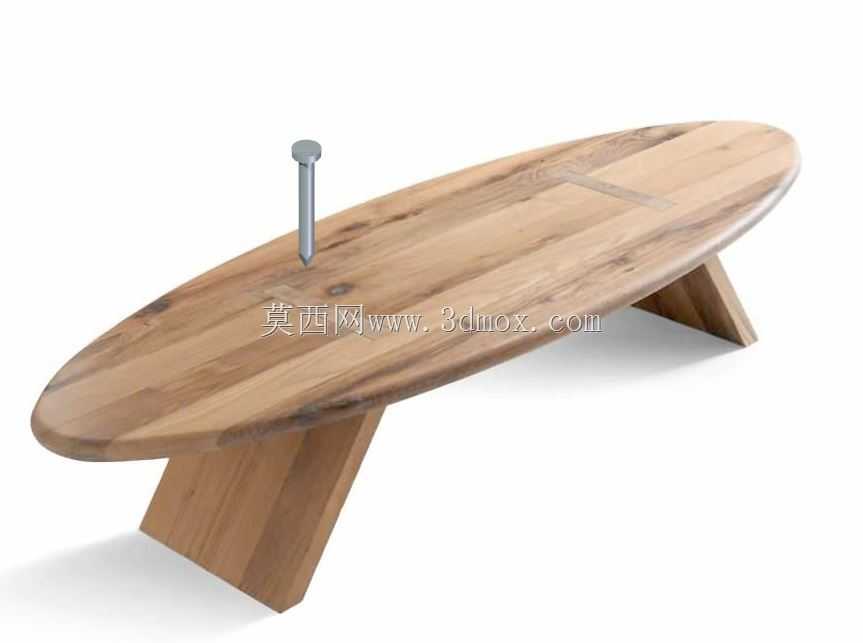

一英寸规格普通圆钉结构设计

　　在日常的木作装配、轻型构件临时固定场景里，这类一英寸长度的圆钉是最基础也最高频的紧固耗材，很多刚接触结构设计的从业者容易忽略这类小零件的设计细节，实际上它的每一处尺寸、轮廓都经过了长期工程应用的打磨。从实际使用场景来看，这类长度的圆钉主要适配厚度12-18mm的实木拼接、装饰面板临时固定、木质工装辅具的快速拼装，也会用在展会木质展架、家装木作基层的辅助定位，过长的钉子容易打穿薄板造成外露风险，过短则握钉力不足容易松脱，一英寸的长度刚好卡在薄板连接的黄金区间，既不会穿透15mm厚度的标准装饰木板，钉入基材后的有效握裹长度也能满足静态载荷下的固定需求。从结构设计思路来看，钉身采用等直径冷拔碳素钢线材加工，整体直线度公差控制在0.

　　1mm每百毫米长度内，避免打钉过程中出现钉身弯折、跑偏的问题；钉尖采用四棱锥式的收敛设计，锥角控制在28-32度之间，这个角度是经过大量木作测试得出的最优值，角度过尖会导致钉尖容易在敲击时卷刃，碰到木材硬节时容易弯折，角度过钝则打钉阻力过大，容易把木材表面砸出凹痕，甚至导致木材顺纹开裂。钉帽部分采用略大于钉身直径的扁平冲压结构，边缘做了微小的圆角过渡，既可以保证敲击时锤头的受力面足够，不会轻易敲偏打歪，也能避免钉帽边缘过于锋利在木材表面压出过深的压痕，后续做漆面处理时可以更好地隐藏钉头。从安装边界来看，这类圆钉适配手动羊角锤、气动直钉枪的击打安装，安装时需要保持钉身与基材表面垂直，倾斜角度不能超过15度，否则容易出现钉身弯折、固定力不足的问题；在硬木材质上使用时，需要预先用直径略小于钉身的钻头打1/2钉深的导向孔，避免硬木挤压导致钉身弯曲或者木材开裂。很多人觉得钉子是没有技术含量的小零件，实际上在做木构工装、简易家具的三维建模时，这类标准紧固件的模型精度会直接影响装配干涉检查的准确性，如果把钉长做长2mm，就可能在装配仿真里出现钉尖穿透面板的问题，要是把钉帽直径做小1mm，实际施工时就容易出现钉头被敲进木材内部过深，破坏面板表层的问题。从功能特性上看，这类圆钉的握钉力主要来自钉身与木材纤维之间的挤压力，一英寸长度的规格在松木这类软质木材里的静态抗拔力可以达到120N以上，完全可以满足非承重结构的固定需求，在做临时工装固定时，

　　也可以用羊角锤的起钉口快速拔出，不会对基材造成过大的破坏。建模的时候需要注意钉身与钉帽的过渡圆角，这个位置是应力集中区，如果建模时做成直角过渡，做有限元受力分析的时候就会出现应力值失真，无法模拟真实敲击时的受力状态；钉尖的四个棱面需要做对称处理，不对称的钉尖在打入木材时会出现跑偏，顺着木材纹理偏移，导致固定位置出现偏差。在实际的设备装配场景里，这类小钉子也会用来固定设备的木质包装箱、设备内部的木质走线槽、隔音棉的木质压条，因为长度短，不会穿透箱板碰到内部的设备漆面，也不会因为钉身过长干扰内部的线缆排布。很多做三维建模的从业者在搭建装配场景时，往往会忽略这类小紧固件的模型还原，导致整个装配场景的真实感不足，

　　实际上在做装配工艺仿真的时候，紧固件的安装顺序、安装空间预留都是仿真的重要环节，比如在木质工作台的台面拼接场景里，一英寸圆钉的排布间距、钉入角度都会直接影响台面的拼接平整度，要是模型里的钉子长度不准，就会误导工艺人员预留错误的安装空间，导致实际施工时出现钉穿台面的问题。从外形尺寸来看，一英寸的公称长度对应的实际尺寸是25.4mm，这个长度是从钉帽下表面到钉尖的垂直距离，很多新手建模的时候会把钉帽的厚度算进长度里，导致实际模型的有效钉入长度比标准值短，和真实的零件尺寸出现偏差；钉身的直径一般在2mm左右，这个直径既能保证足够的结构强度，不会在正常敲击力度下弯折，也不会因为直径过粗导致木材被撑裂。在做木构件连接设计的时候，选用这个长度的钉子需要注意边距要求，钉子中心距离木材边缘的距离不能小于钉身直径的4倍，也就是至少8mm的边距，否则容易导致木材边缘劈裂，这个安装边界条件在做三维装配校核的时候需要重点检查，很多没有现场施工经验的设计人员容易忽略这个要求，把钉子布置得离木板边缘太近，实际安装时一敲就把木板边敲裂，造成零件报废。
