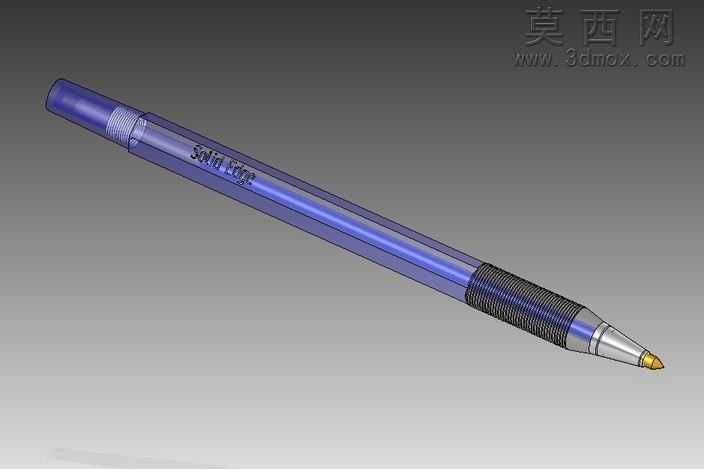

透明笔杆按动式圆珠笔三维建模作品

本作品为按动式圆珠笔的三维建模成果，建模过程依托三维设计软件完成全参数化构建，从基础草图绘制到实体特征生成全程遵循真实产品的尺寸比例与装配逻辑。建模初期先绘制笔身的纵向截面草图，通过旋转凸台特征生成半透明笔杆的基础基体，针对笔杆表面的品牌标识区域，采用包覆特征将文字轮廓贴合至笔杆外曲面，保证标识的弧度与笔杆完全匹配，无拉伸变形问题。笔杆靠近笔尖位置的防滑握胶区域，通过阵列环形凹槽特征模拟真实握胶的防滑纹理，每一道凹槽的深度、间距都参考实物的握持触感参数设置，既还原视觉效果也为后续结构验证提供尺寸依据。笔尖部分采用多段旋转凸台叠加构建，金属笔尖的锥形段、过渡段、笔珠安装位分别独立建模，金属部分与笔杆衔接的螺纹结构通过螺旋线扫描切除特征生成，螺纹牙型、螺距完全符合通用文具的装配标准，可实现虚拟装配下的螺纹配合验证。笔尾的按动结构预留了装配限位台阶，建模时同步构建了内部笔芯通道的空腔结构，通过抽壳特征控制笔杆壁厚，保证笔杆的结构强度同时还原透明材质的通透质感。材质渲染阶段，半透明笔杆赋予高透PC材质，调整折射度与透光参数模拟真实塑料笔杆的半透效果，防滑握胶赋予哑光磨砂橡胶材质，添加细微的凹凸纹理提升真实感，金属笔尖部分赋予镀铬金属材质，调整反射参数模拟金属的高光反射特性，笔珠部分赋予高抛光金属材质还原笔尖的亮面效果。整体建模过程严格遵循从整体到局部的设计思路，每一个特征都保留完整的参数化历史记录，可根据需求快速调整笔身长度、直径、握胶纹理密度等参数，适配不同的产品改型设计需求，模型的各零部件可独立拆分用于装配动画制作、结构受力仿真等后续应用场景，完整还原了日常圆珠笔的外观细节与内部装配结构逻辑。
