贝尔丁L型密封手动压力机结构设计

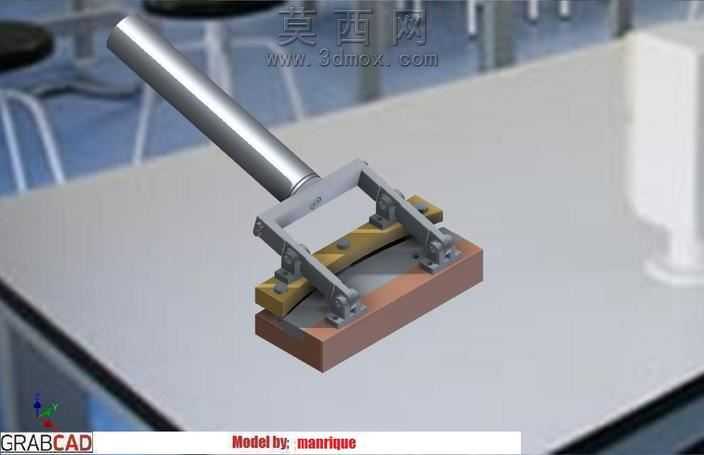

本作品为针对贝尔丁L型密封件压装作业设计的手动压力机三维模型，整体建模过程严格遵循机械加工装配的公差配合逻辑，先完成核心功能部件的参数化草绘，再通过拉伸、切除、装配约束等操作完成整机搭建。模型的结构设计围绕手动施压的力传导路径展开：长柄操作杆采用杠杆增力结构，通过铰接支座连接下方的压合架，压合架两侧设置对称的铰接压块，可在施压过程中自适应贴合L型密封件的异形轮廓，避免压装过程中密封件出现偏斜、压损问题；底部设置带定位槽的工装基座，可精准放置待压装的工件，基座表面做防滑纹理设计，防止压装过程中工件移位。材质渲染方面，操作杆采用金属镀铬材质表现，还原金属杆件的光滑反光质感；铰接支座、压合架采用铸铁哑光金属材质，体现结构件的厚重稳固特性；压块接触密封件的部位做软质橡胶材质区分，基座采用酚醛树脂工装板的棕褐色哑光材质，不同部件的材质区分清晰，可直观分辨各零件的功能属性。设计思路上充分考虑手动操作的人机工程需求，操作杆长度经过力臂计算，可让操作人员用较小的握力获得足够的压装力，铰接部位均预留合理的装配间隙，模拟真实机构的转动自由度，整体结构无冗余部件，所有零件均可实现实际加工装配，可直接用于密封件压装工位的小型工装制作参考，也可作为手动施压类工装的结构设计模板进行参数修改适配不同压装需求。模型的装配约束完全还原真实机械的运动逻辑，操作杆可绕铰接点转动，带动两侧压块同步下压，压合过程中压块可随密封件表面轮廓小幅自适应摆动，保证压装力均匀分布在密封件贴合面上，避免局部压力过大导致密封件变形失效。
