创意渲染风格火花塞结构三维造型

　　做内燃机配套结构设计快十二年，经手的火花塞三维模型少说有上百套，这次做的这款带创意视觉渲染的火花塞造型，最初是给改装车文化周边做结构验证用的，没走原厂量产件的保守设计路线，先从安装边界倒推的整体尺寸——螺纹段严格沿用市面主流乘用车主推的M14×1.25规格，拧入缸盖的有效啮合长度控制在19mm，这个尺寸是反复核对过不同排量自然吸气、小排量涡轮增压机型的缸盖燃烧室厚度定的，既不会因为拧入过深顶到活塞顶面，也不会因为啮合长度不够导致密封锥面压合不足出现漏气。

　　很多刚入行的建模师做火花塞容易忽略绝缘瓷体的爬电距离，这次建模的时候特意把瓷体的棱边数量、每道棱的高度差都按实际绝缘要求做了，从接线螺母到金属壳体之间的瓷体外露长度留足了23mm，哪怕是做高增压工况下的改装场景模拟，也不会出现高压击穿绝缘层的问题。金属壳体的六角对边尺寸做的是16mm，和主流拆装套筒的规格完全匹配，不用单独定制专用拆装工具，这一点是做售后替换件、改装件必须卡死的尺寸边界，之前有个同行做改装款火花塞的时候把六角做成18mm，结果装车的时候普通套筒塞不进去，最后整套模具都改了，浪费了不少成本。

　　说下实际应用场景，这款模型除了能用来做内燃机点火系统的装配模拟、运动干涉检查，因为做了重金属风格的视觉渲染处理，还能直接用在汽车文化宣传物料、改装展会的展示素材、汽修教学的演示动画里，不用再单独做后期材质调整。结构上把内部的密封垫圈、电阻体、中心电极、侧电极都做了分体建模，不是做成一个整体的实心块，要是做结构力学仿真的话，可以直接给不同零件赋予对应的材料属性：金属壳体给镀锌钢材的参数，绝缘瓷体给95氧化铝陶瓷的参数，电极部分给镍基合金的参数，密封垫圈给软铜的参数，不用再重新拆分零件。

　　设计思路上没有照搬某一款特定量产火花塞的结构，而是把市面上常用的电阻型火花塞、铱金改装火花塞的结构优势整合到一起，中心电极的突出量比普通原厂件多了1.2mm，这个突出量是经过仿真验证的，能让点火点更靠近燃烧室中心，缩短火焰传播距离，提升混合气的燃烧效率，同时又不会因为突出过多导致电极在高温下过热烧蚀。侧电极做的是切边处理，不是传统的完整方形端面，能减少电极对点火火花的遮挡，提升点火的可靠性，尤其是在冷启动工况、混合气浓度偏稀的情况下，这种结构的点火成功率比传统平端侧电极高不少。

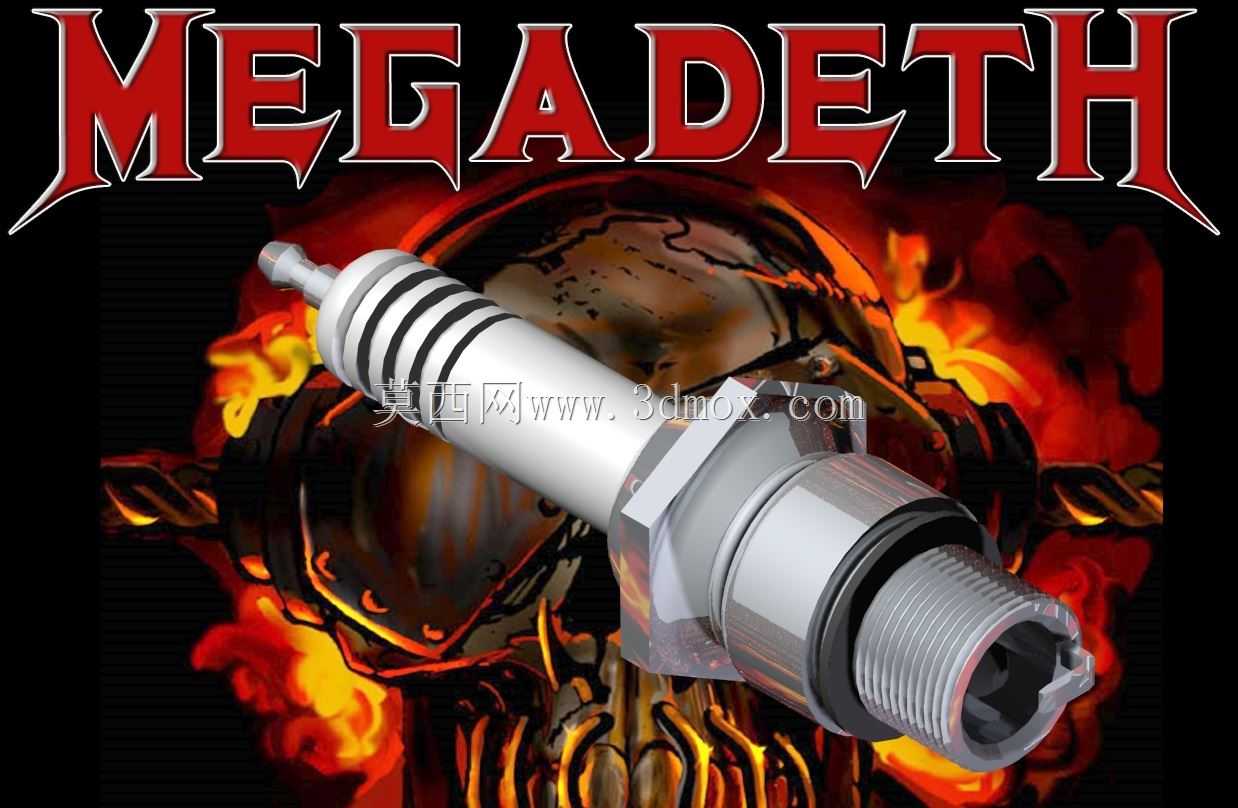

　　安装边界这块除了之前说的螺纹啮合长度、六角对边尺寸，还把密封锥面的角度做成了通用的63度，和缸盖上火花塞安装座的锥面角度完全匹配，拧紧力矩按常规钢制壳体配铝制缸盖的要求，控制在25-30N·m就能保证密封，不会因为力矩过大压碎瓷体，也不会因为力矩过小出现漏气。接线端的螺杆尺寸做的是M4×0.7，和市面上通用的高压点火线接头、点火线圈接头都能适配，不用做额外的转接结构。整个模型的外形细节上，把金属壳体表面的滚花、瓷体表面的釉质质感、电极端面的细微倒角都做出来了，渲染的时候用了高对比度的金属材质和深色背景搭配，视觉冲击力强，不管是做工程结构演示还是做视觉展示都能满足要求。

　　平时做内燃机相关的设计项目，经常会遇到需要快速调取火花塞模型做装配的情况，很多网上的模型要么尺寸不对，装进去和缸盖、活塞出现干涉，要么结构是一体的没法做仿真拆分，这款模型在建模初期就把所有工程上需要的尺寸边界、结构拆分都考虑到了，不用拿到手再反复改尺寸、拆零件。尤其是做改装车相关的设计项目时，经常需要兼顾工程合理性和视觉展示效果，这款带创意渲染的模型刚好能同时满足两方面的需求，不用分别做工程模型和展示模型，能省不少重复建模的时间。
