可挂载摄像设备的线缆行走凸轮机构

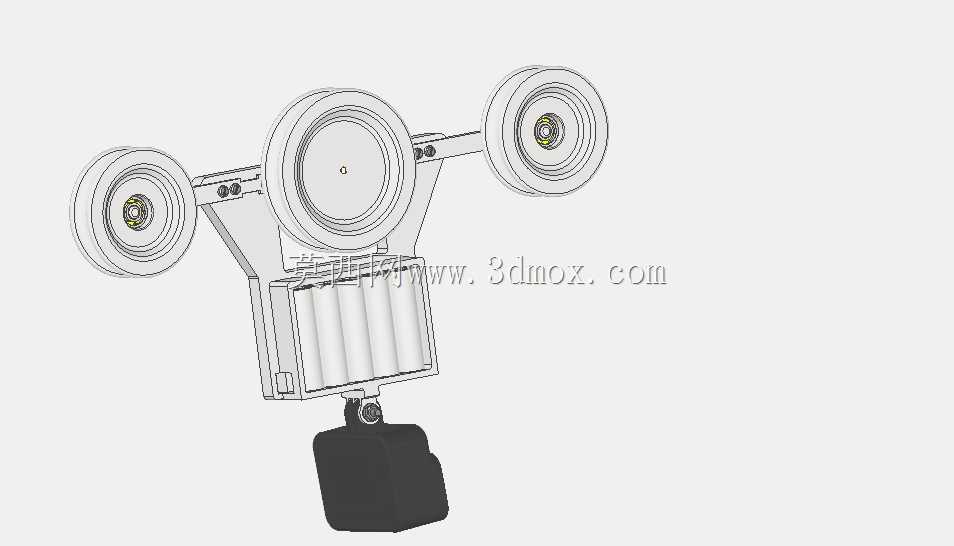

　　这套线缆凸轮行走机构，核心应用场景是架空线缆的近距离巡检作业，替代人工走线完成线缆外观缺陷排查、线路周边环境监测等任务，尤其适配高压输电线、通信架空缆线这类人工攀爬风险高、巡检频次要求高的作业场景。整套机构的核心功能是依托三个成三角排布的行走轮卡挂在线缆上，通过凸轮传动结构配合直流驱动马达，实现沿线缆的自主行进，下方预留的标准安装位可直接挂载运动相机类摄像设备，行进过程中同步采集线缆表面的磨损、断股、金具松动等影像数据，相比传统人工巡检效率提升数倍，同时规避高空坠落、高压触电的作业风险。

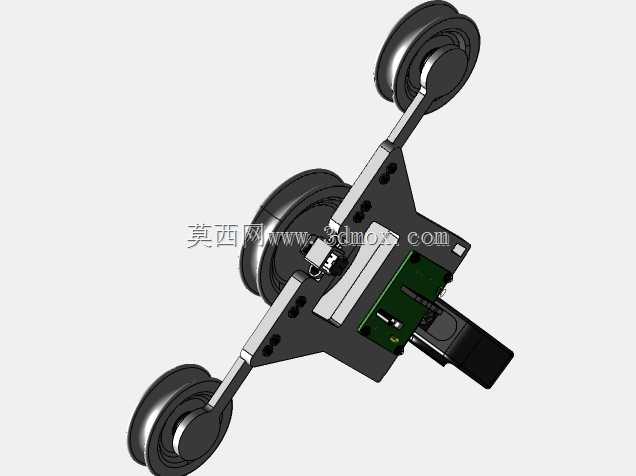

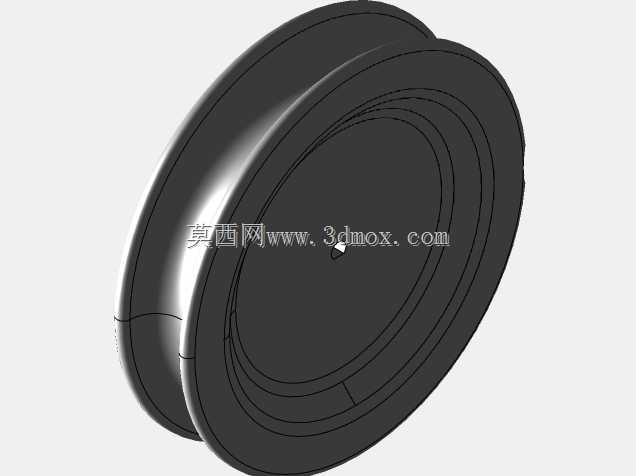

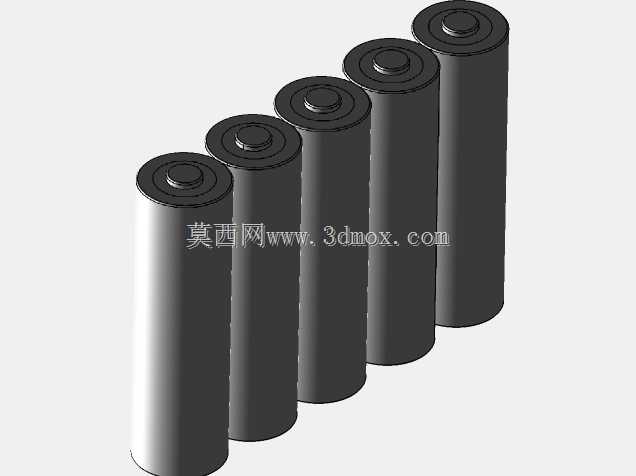

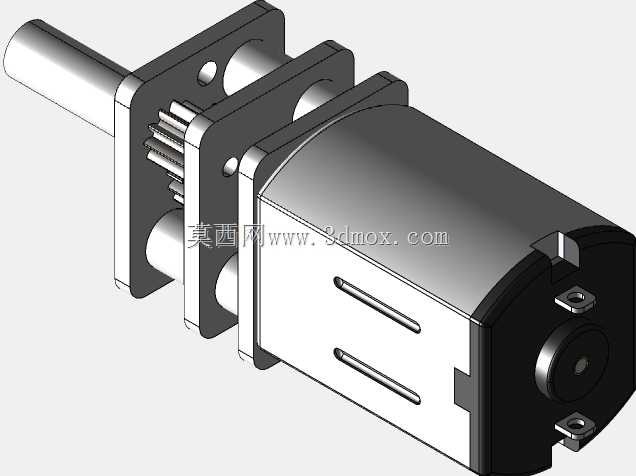

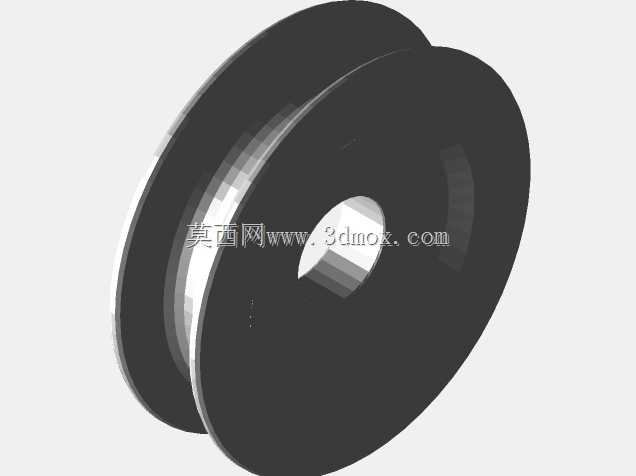

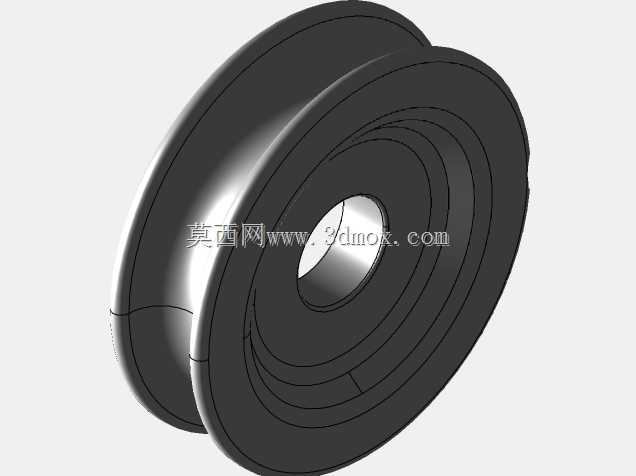

　　从设计思路来看，整套结构优先考虑线缆挂接的稳定性，三个行走轮的轮槽尺寸完全适配常规外径的架空线缆，中间大直径轮作为主承重轮承担整套机构加挂载设备的全部重量，两侧对称布置的小直径轮作为防脱限位轮，从线缆下方两侧形成包络限位，即使遇到线缆轻微倾斜、风载扰动的工况，也不会出现脱轮掉落的问题。传动部分采用凸轮结构配合N20直流马达，动力输出经过凸轮转换为间歇式行进动作，相比直驱轮式结构，在遇到线缆接头、防震锤这类凸起障碍时，凸轮的抬升动作可以让行走轮顺利越过障碍，不会出现卡滞打滑的问题。供电部分预留了6V电池组的安装仓，可直接搭配常规RC接收器控制器实现远程行进控制，操作人员在地面即可完成巡检路线的操控，无需跟随设备登高。

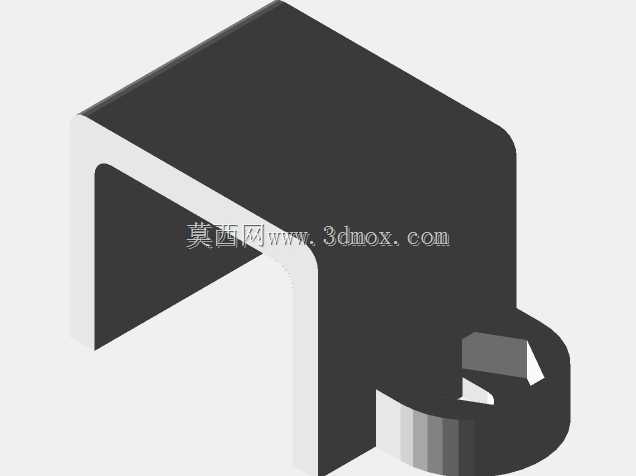

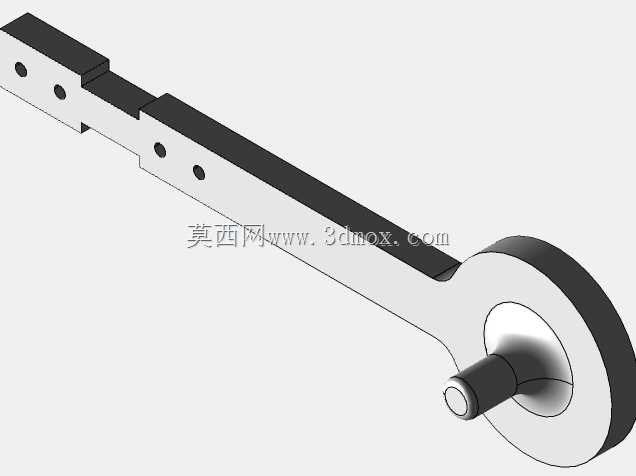

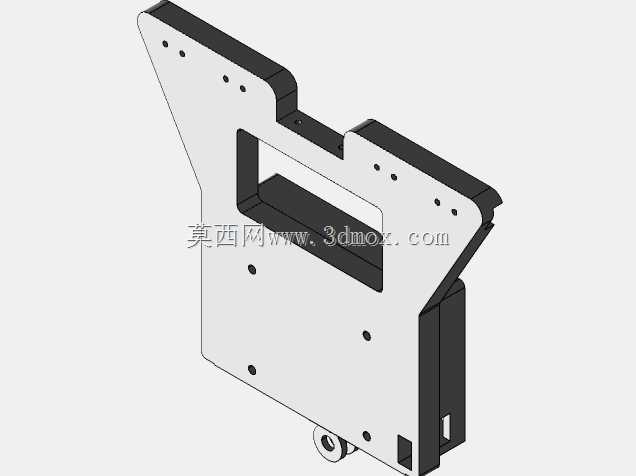

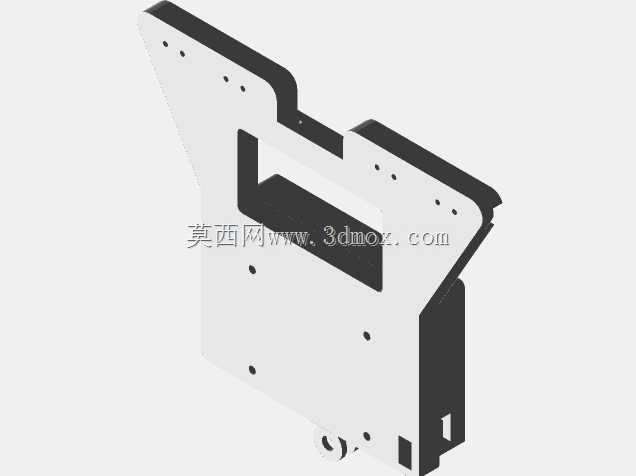

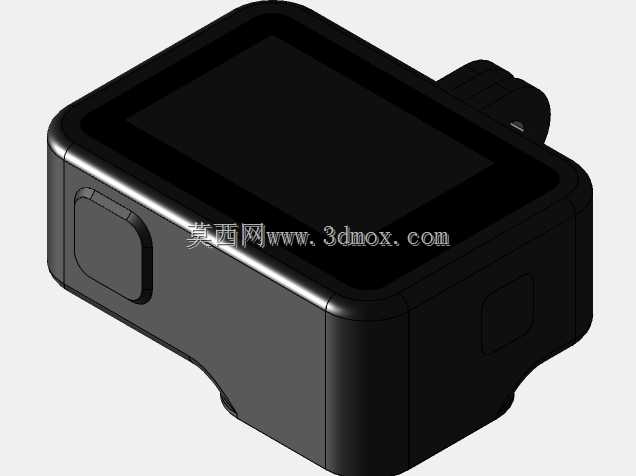

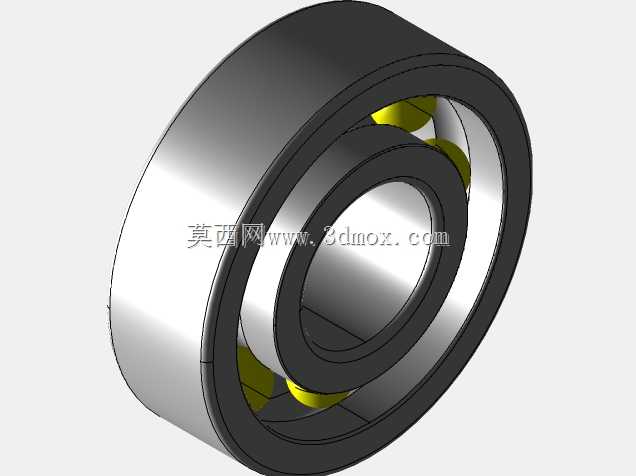

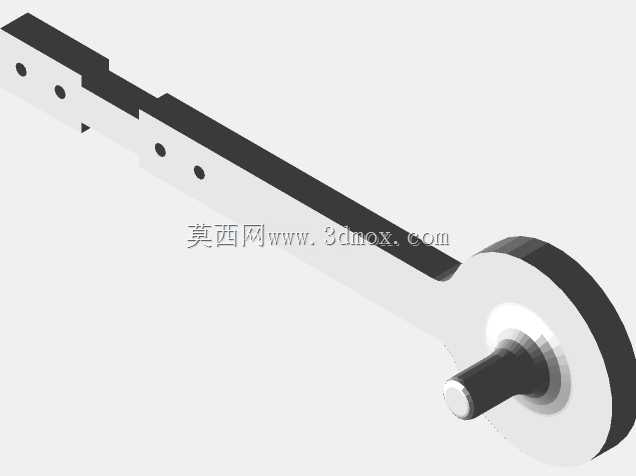

　　安装边界方面，整套机构的行走轮轮槽宽度适配直径8-15mm的常规架空线缆，轮缘做了圆角导角处理，挂接时不会刮伤线缆外护套；下方摄像支架的安装孔位完全兼容主流运动相机的标准安装尺寸，挂载后摄像设备的重心与整套机构的重心处于同一竖直线上，行进过程中不会出现偏载歪斜的问题，保证拍摄画面的稳定性。整套结构的所有零部件均可通过3D打印制作，组装时仅需配套标准螺丝、轴承即可完成装配，驱动马达、电池、控制模块均采用市售标准件，后期维护更换成本极低。结构设计上充分考虑了轻量化需求，除马达、电池、轴承等金属标准件外，其余结构件均采用轻质工程塑料制作，整套设备自重控制在合理范围内，不会对线缆造成额外的承重负担。凸轮轮廓的设计经过反复校核，行进过程中轮组对线缆的压力均匀分布，不会出现局部应力集中压伤线缆的问题；两侧限位轮的摆臂预留了一定的调节余量，可适配小范围的线缆外径偏差，遇到线缆直径略有变化的工况无需更换轮组即可正常通行。设备下方的电池仓采用卡扣式固定结构，更换电池时无需拆解整套机构，可快速完成续航补给，适配长距离巡检的作业需求。控制模块的安装位做了隔层设计，与传动部分完全分隔，避免行进过程中的震动影响控制信号的接收稳定性，同时预留了扩展安装位，可根据作业需求加装温湿度传感器、局部放电检测模块等其他检测部件，拓展设备的应用场景。
