木质对开式内凸柱研磨腔体结构

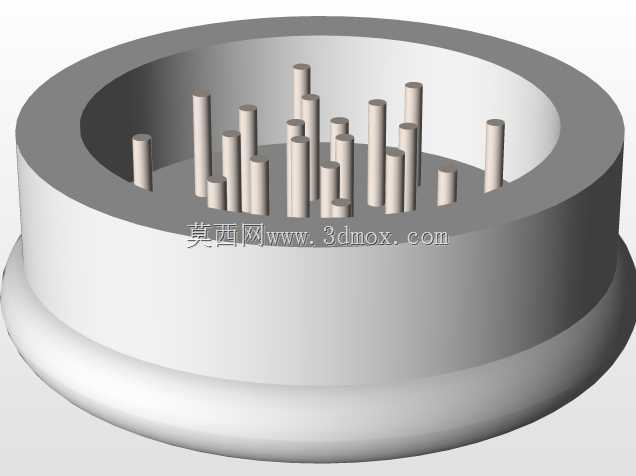

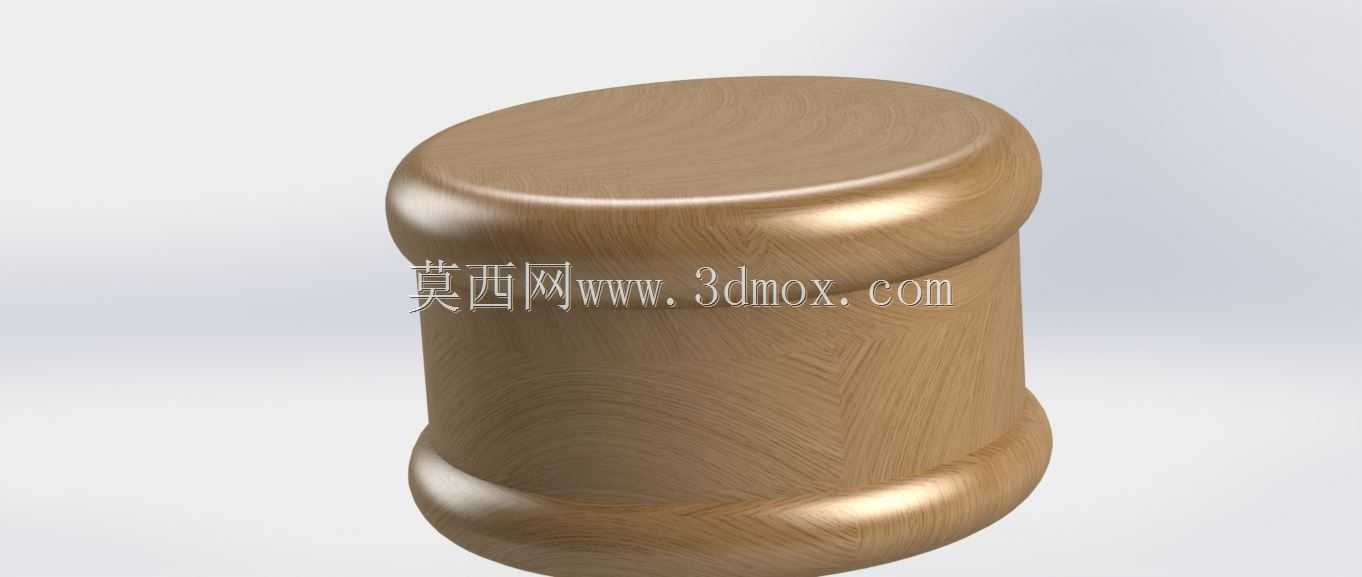

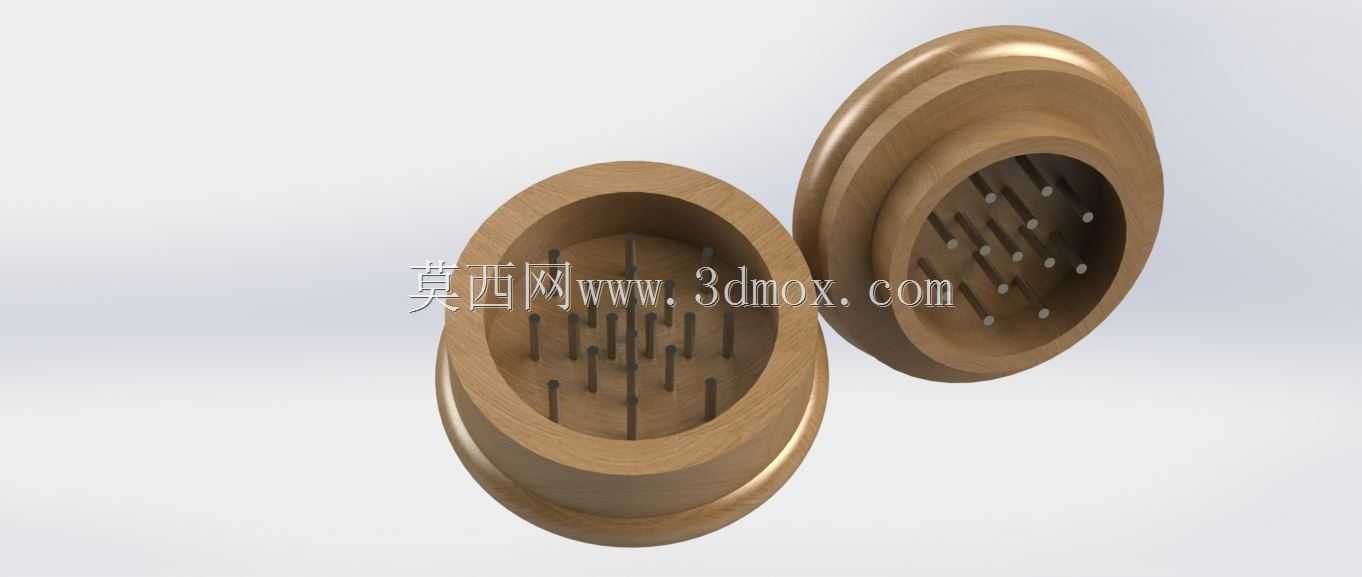

　　这套木质研磨腔体结构，常应用于小批量精密零件的光整加工场景，尤其适配传感器类小型金属、陶瓷元件的端面、外圆细磨工序，在仪表零件修配、实验室小试样制备这类对研磨压力均匀度要求高、批量不大的作业场景中，木质腔体的缓冲特性可以避免硬质研磨容器对工件边角的磕碰损伤，相比金属研磨槽，木质材料本身的微弹性可以让磨料在腔体内分布更均匀，不会因为刚性碰撞出现磨料局部堆积造成的工件表面划痕。从结构设计来看，采用对开式椭圆腔体组合形式，两个半体完全对称，合模后形成封闭的研磨腔，腔体内壁均匀布置的圆柱形凸柱，是整个结构的核心功能设计——当腔体做回转或往复振动时，凸柱会打乱腔体内磨料与工件的运动轨迹，避免工件随腔体同步滑动形成无效研磨，

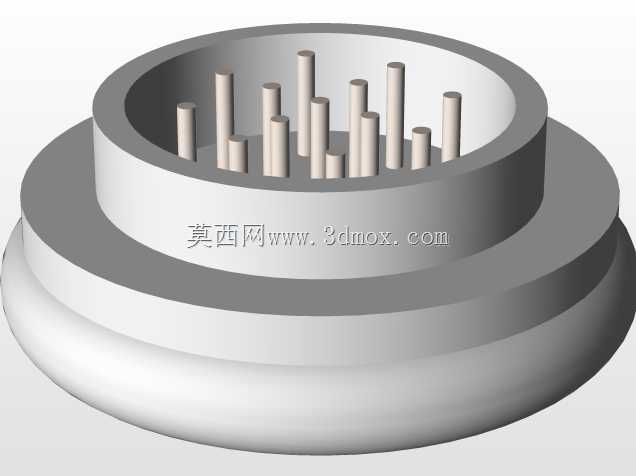

　　同时凸柱之间的间隙可以让不同尺寸的小工件在运动中自然分流，不会出现工件扎堆挤压造成的研磨不均问题。设计时首先考虑的是开合操作的便捷性，两个半体的配合面采用平面对接，没有额外的卡扣结构，依靠外部的抱箍或者压块即可实现锁紧，开合过程不需要复杂操作，方便加工完成后快速取件、清理腔体内残留的磨料。腔体的外形采用阶梯式椭圆轮廓，外侧的凸缘结构既是合模时的定位基准，也是外部固定结构的安装位，安装时只需要将凸缘卡入配套的设备卡座即可，不需要额外打孔固定，避免破坏腔体的整体结构，也能快速更换不同内径规格的腔体适配不同尺寸的工件。从安装边界来看，腔体的最大外圆直径适配常规小型振动研磨机的装夹工位，整体高度控制在常规研磨设备的腔体安装行程内，

　　不需要对现有设备做额外改造即可直接替换使用。腔体内壁的凸柱高度没有贯通整个腔体深度，预留了顶部和底部的平滑环带，合模后上下环带形成的封闭空间可以防止磨料在振动过程中从合模缝隙溢出，减少磨料的无谓损耗。凸柱的排布采用错位阵列方式，相邻凸柱的间距经过反复验证，既不会因为间距过小卡滞小型工件，也不会因为间距过大失去扰流作用，针对直径2-8mm的小型柱状、片状传感器零件，这种排布可以让工件在腔体内始终处于无规则翻转状态，每个表面都能均匀接触磨料。木质材料的选用也经过实际工况考量，选用硬度适中的硬木加工，长期接触研磨膏、水性研磨液不会出现过快腐蚀，表面经过打磨抛光后没有明显的木质纤维毛刺，不会在研磨过程中脱落杂质污染工件表面，相比塑料腔体，

　　木质材料的耐磨性更好，长期受磨料冲刷不会出现明显的内壁凹陷，使用寿命可以满足小批量生产的需求。在实际使用中，这种腔体还可以根据加工工件的特殊要求，在内壁粘贴不同厚度的绒布或者砂纸，快速调整研磨的粗糙度等级，不需要重新加工整个腔体，拓展了适用范围。结构的壁厚设计也做了针对性优化，外壁厚度足够承受振动过程中的冲击力，不会因为长期往复振动出现开裂，内壁厚度刚好可以让凸柱有足够的固定强度，研磨过程中凸柱不会因为工件碰撞出现歪斜脱落。两个半体的配合面做了精密磨平处理，合模后缝隙小于0.1mm，磨料不会从缝隙中漏出，也不会出现工件卡入缝隙的情况。
